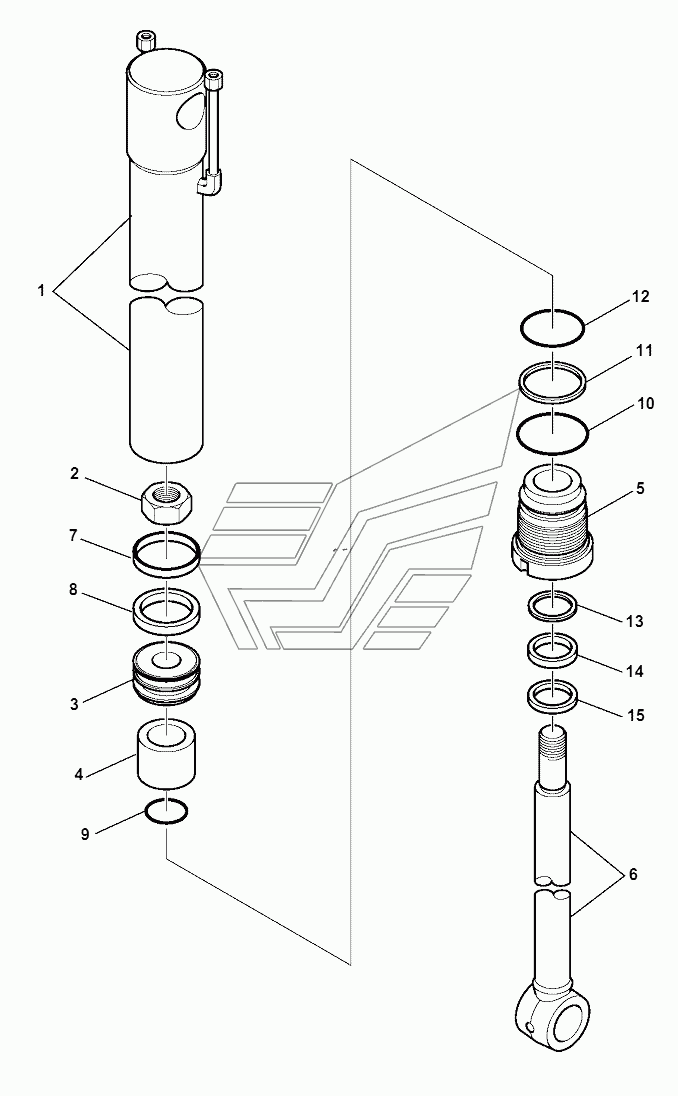

OUTRIGGER CYLINDER WB93R-5E0. Каталог 2018г.

OUTRIGGER FOOT WB93R-5E0 BACKFRAME WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

OUTRIGGER CYLINDER, ASSEMBLY

Заводской номер: 42N-6C-11400 Количество на модель: 2
42N-6C-11400
2

Номер детали на чертеже:

KIT, GASKET

Заводской номер: 42N-6C-13380 Количество на модель: 1
42N-6C-13380
1
1

Номер детали на чертеже:

1

CYLINDER

Заводской номер: 42N-6C-11410 Количество на модель: 1
42N-6C-11410
1
2

Номер детали на чертеже:

2

NUT

Заводской номер: 37A-09-3K114 Количество на модель: 1
37A-09-3K114
1
3

Номер детали на чертеже:

3

PISTON

Заводской номер: 42N-6C-11430 Количество на модель: 1
42N-6C-11430
1
4

Номер детали на чертеже:

4

BUSHING

Заводской номер: 42N-6C-11450 Количество на модель: 1
42N-6C-11450
1
5

Номер детали на чертеже:

5

CYLINDER HEAD

Заводской номер: 42N-6C-11440 Количество на модель: 1
42N-6C-11440
1
6

Номер детали на чертеже:

6

PISTON ROD

Заводской номер: 42N-6C-11420 Количество на модель: 1
42N-6C-11420
1
7

Номер детали на чертеже:

7

PACKING, ROD

Заводской номер: 07156-00710 Количество на модель: 2
07156-00710
2
8

Номер детали на чертеже:

8

GASKET

Заводской номер: 707-44-70180 Количество на модель: 1
707-44-70180
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 37B-09-11824 Количество на модель: 1
37B-09-11824
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 37B-09-11843 Количество на модель: 1
37B-09-11843
1
11

Номер детали на чертеже:

11

RING, BACK-UP

Заводской номер: 37B-09-16332 Количество на модель: 1
37B-09-16332
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 37B-09-11332 Количество на модель: 1
37B-09-11332
1
13

Номер детали на чертеже:

13

GASKET

Заводской номер: 37B-09-86104 Количество на модель: 1
37B-09-86104
1
14

Номер детали на чертеже:

14

GASKET

Заводской номер: 37B-09-81102 Количество на модель: 1
37B-09-81102
1
15

Номер детали на чертеже:

15

GASKET

Заводской номер: 37B-09-82103 Количество на модель: 1
37B-09-82103
1
