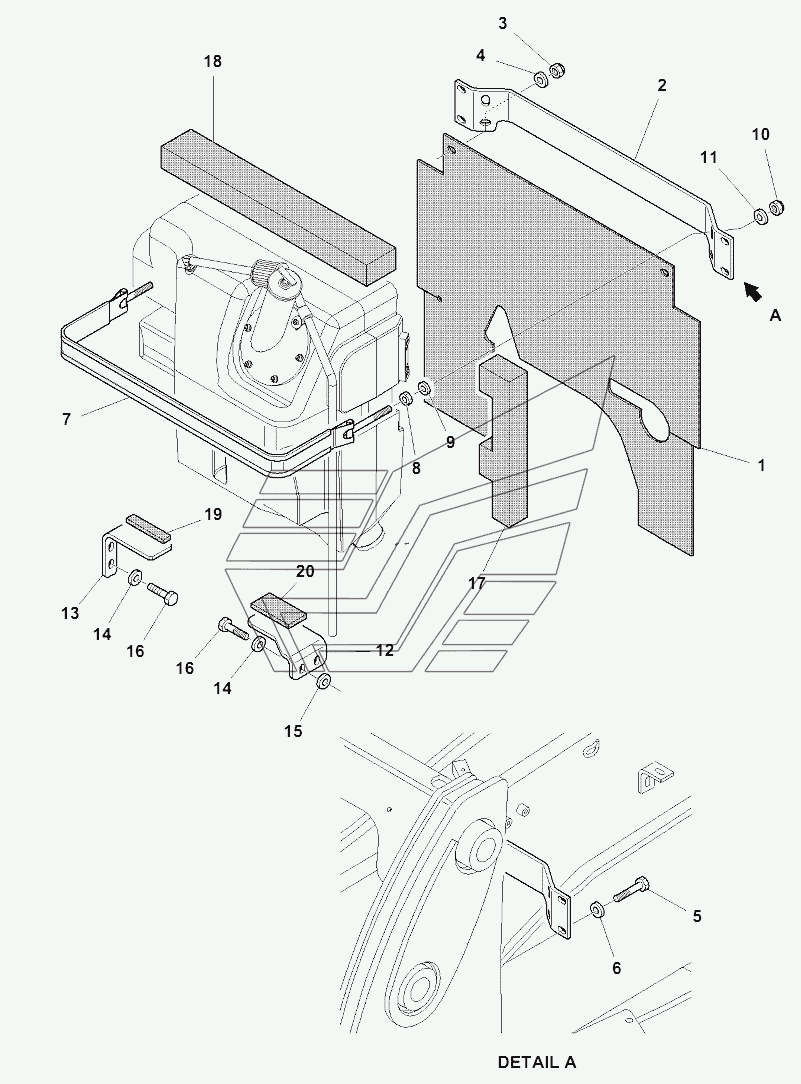

HYDRAULIC OIL TANK FIXING WB93R-5E0. Каталог 2018г.

HYDRAULIC TANK WB93R-5E0 HYDRAULIC PUMP (FIXING PARTS) WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
10
11
12
13
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

PROTECTION

Заводской номер: 42N-60-11222 Количество на модель: 1
42N-60-11222
1
2

Номер детали на чертеже:

2

BENT

Заводской номер: 42N-60-11212 Количество на модель: 1
42N-60-11212
1
3

Номер детали на чертеже:

3

NUT

Заводской номер: 21D-09-24200 Количество на модель: 2
21D-09-24200
2
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 21D-09-74620 Количество на модель: 2
21D-09-74620
2
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 37A-09-1T723 Количество на модель: 4
37A-09-1T723
4
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-11032 Количество на модель: 4
01643-11032
4
7

Номер детали на чертеже:

7

BELT

Заводской номер: 42N-60-11911 Количество на модель: 1
42N-60-11911
1
10

Номер детали на чертеже:

10

NUT

Заводской номер: 37A-09-2P410 Количество на модель: 2
37A-09-2P410
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-11232 Количество на модель: 2
01643-11232
2
12

Номер детали на чертеже:

12

BENT

Заводской номер: 42N-60-11442 Количество на модель: 1
42N-60-11442
1
13

Номер детали на чертеже:

13

BRACKET

Заводской номер: 42N-60-11452 Количество на модель: 1
42N-60-11452
1
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01640-21626 Количество на модель: 2
01640-21626
2
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01016-51040 Количество на модель: 4
01016-51040
4
17

Номер детали на чертеже:

17

GASKET

Заводской номер: 42N-60-11840 Количество на модель: 2
42N-60-11840
2
18

Номер детали на чертеже:

18

GASKET

Заводской номер: 42N-60-11850 Количество на модель: 1
42N-60-11850
1
19

Номер детали на чертеже:

19

GASKET

Заводской номер: 42N-60-11861 Количество на модель: 1
42N-60-11861
1
20

Номер детали на чертеже:

20

GASKET

Заводской номер: 42N-60-11871 Количество на модель: 1
42N-60-11871
1
HYDRAULIC TANK WB93R-5E0 HYDRAULIC PUMP (FIXING PARTS) WB93R-5E0
