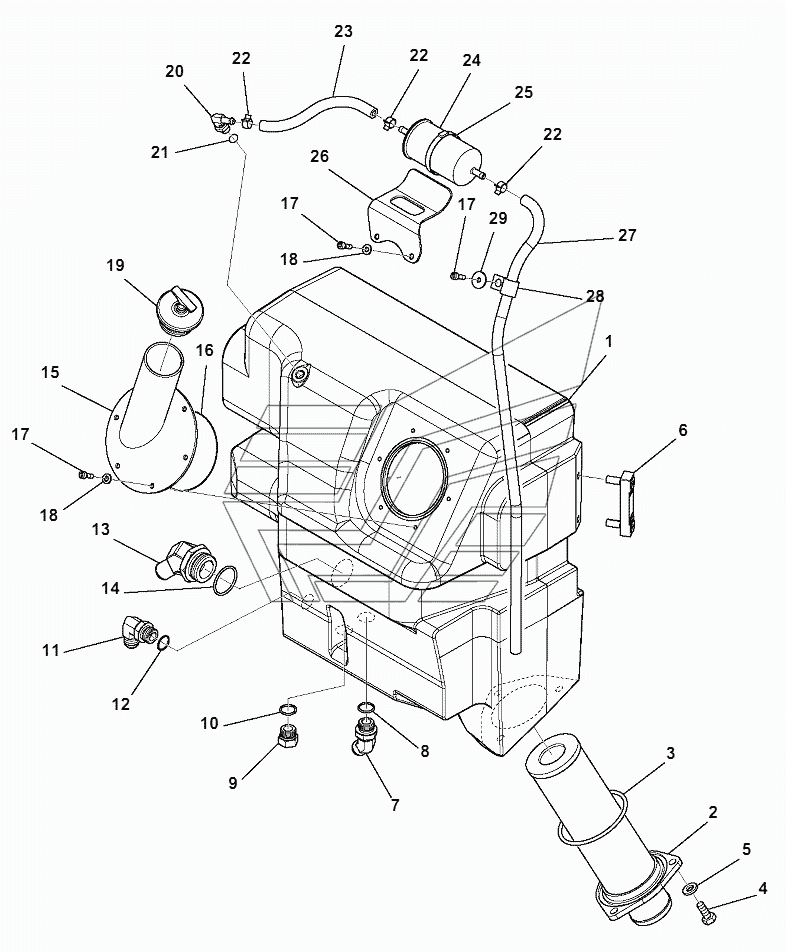

HYDRAULIC TANK WB93R-5E0. Каталог 2018г.

HEATING SYSTEM WB93R-5E0 HYDRAULIC OIL TANK FIXING WB93R-5E0

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

HYDRAULIC TANK, ASSEMBLY

Заводской номер: 42N-60-11502 Количество на модель: 1
42N-60-11502
1
1

Номер детали на чертеже:

1

HYDRAULIC TANK

Заводской номер: 42N-60-11511 Количество на модель: 1
42N-60-11511
1
2

Номер детали на чертеже:

2

SUCTION OIL FILTER, ASSEMBLY

Заводской номер: 42N-60-11610 Количество на модель: 1
42N-60-11610
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 42N-60-11630 Количество на модель: 1
42N-60-11630
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81025 Количество на модель: 3
01010-81025
3
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-11032 Количество на модель: 3
01643-11032
3
6

Номер детали на чертеже:

6

OIL LEVEL GAUGE

Заводской номер: 42N-60-11620 Количество на модель: 1
42N-60-11620
1
7

Номер детали на чертеже:

7

ELBOW

Заводской номер: 37D-09-5P823 Количество на модель: 1
37D-09-5P823
1
8

Номер детали на чертеже:

8

O-RING

Заводской номер: 37B-09-88003 Количество на модель: 1
37B-09-88003
1
9

Номер детали на чертеже:

9

PLUG

Заводской номер: 37D-09-5F354 Количество на модель: 1
37D-09-5F354
1
11

Номер детали на чертеже:

11

ELBOW

Заводской номер: 37D-09-1U438 Количество на модель: 1
37D-09-1U438
1
13

Номер детали на чертеже:

13

ELBOW

Заводской номер: 42N-09-11221 Количество на модель: 1
42N-09-11221
1
14

Номер детали на чертеже:

14

O-RING

Заводской номер: 37B-09-88010 Количество на модель: 1
37B-09-88010
1
15

Номер детали на чертеже:

15

FLANGE

Заводской номер: 42N-60-11423 Количество на модель: 1
42N-60-11423
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 02892-03113 Количество на модель: 1
02892-03113
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01252-70618 Количество на модель: 6
01252-70618
6
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 01643-10623 Количество на модель: 5
01643-10623
5
19

Номер детали на чертеже:

19

CAP

Заводской номер: 42N-60-11470 Количество на модель: 1
42N-60-11470
1
20

Номер детали на чертеже:

20

UNION

Заводской номер: 42N-62-14130 Количество на модель: 1
42N-62-14130
1
21

Номер детали на чертеже:

21

O-RING

Заводской номер: 21D-09-69960 Количество на модель: 1
21D-09-69960
1
22

Номер детали на чертеже:

22

CLAMP

Заводской номер: 07285-00125 Количество на модель: 3
07285-00125
3
23

Номер детали на чертеже:

23

HOSE

Заводской номер: 42N-60-11731 Количество на модель: 1
42N-60-11731
1
24

Номер детали на чертеже:

24

FILTER

Заводской номер: 42N-60-11712 Количество на модель: 1
42N-60-11712
1
25

Номер детали на чертеже:

25

CLAMP

Заводской номер: 42N-06-12710 Количество на модель: 1
42N-06-12710
1
26

Номер детали на чертеже:

26

BRACKET

Заводской номер: 42N-60-11G50 Количество на модель: 1
42N-60-11G50
1
27

Номер детали на чертеже:

27

HOSE

Заводской номер: 42N-60-11722 Количество на модель: 1
42N-60-11722
1
28

Номер детали на чертеже:

28

Clip

Заводской номер: 04434-51610 Количество на модель: 1
04434-51610
1
29

Номер детали на чертеже:

29

WASHER

Заводской номер: 21U-54-31250 Количество на модель: 1
21U-54-31250
1
