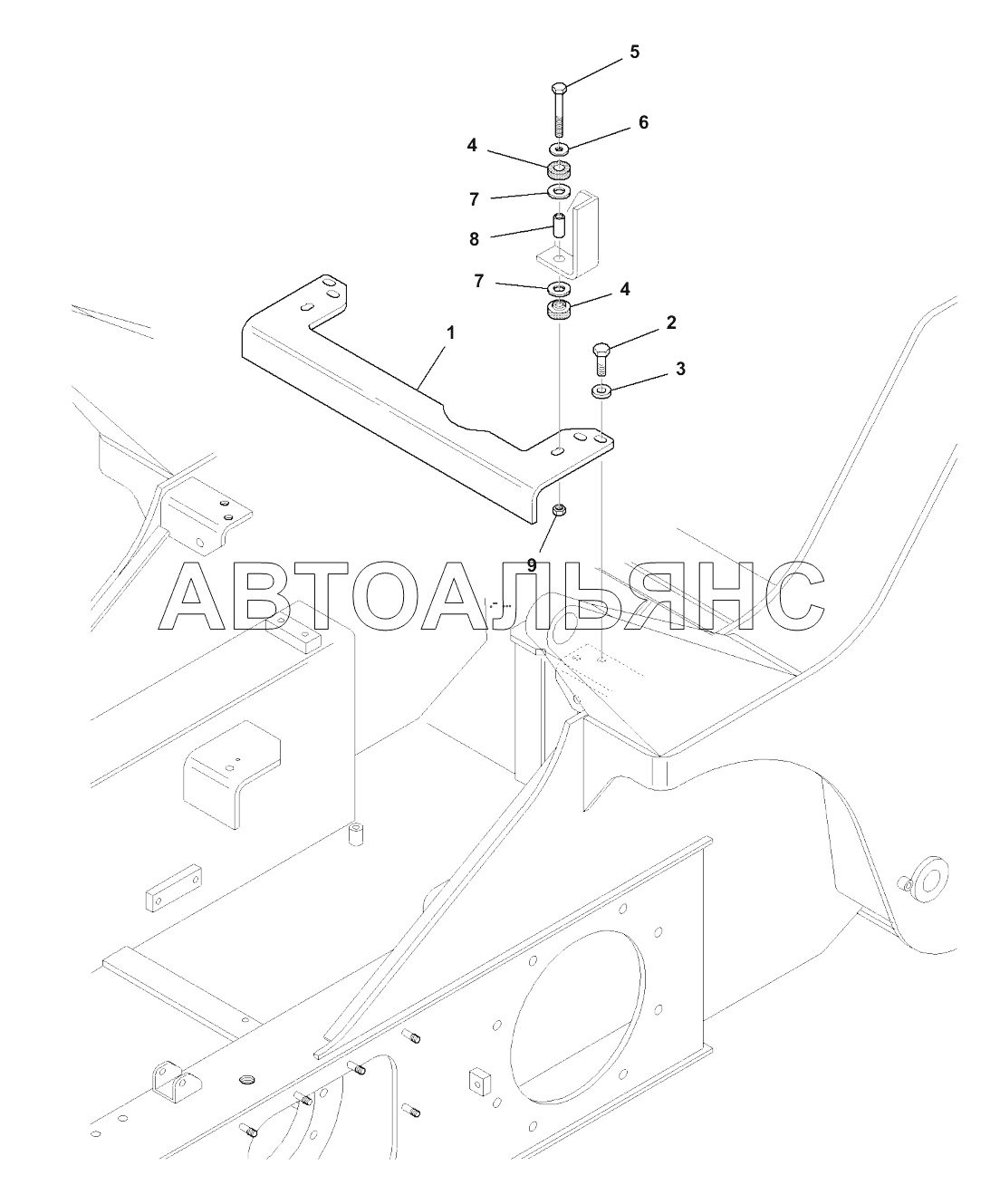

J3100-001002 FRAME (2/2) Погрузчик SK820. Каталог 2015г.

J3100-001001 FRAME (1/2) Погрузчик SK820 J3100-002001 FRAME, SOUND-PROOFING Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Support

Заводской номер: 37A-46-11380 Количество на модель: 1
37A-46-11380
1
2

Номер детали на чертеже:

2

Bolt

Заводской номер: 01016-51240 Количество на модель: 4
01016-51240
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-11232 Количество на модель: 4
01643-11232
4
4

Номер детали на чертеже:

4

Cushion

Заводской номер: 37D-46-11170 Количество на модель: 4
37D-46-11170
4
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81290 Количество на модель: 2
01010-81290
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 21U-01-31221 Количество на модель: 2
21U-01-31221
2
7

Номер детали на чертеже:

7

Washer

Заводской номер: 3A1-54-15590 Количество на модель: 4
3A1-54-15590
4
8

Номер детали на чертеже:

8

Spacer

Заводской номер: 37A-46-11391 Количество на модель: 2
37A-46-11391
2
9

Номер детали на чертеже:

9

NUT

Заводской номер: 01580-11210 Количество на модель: 2
01580-11210
2
