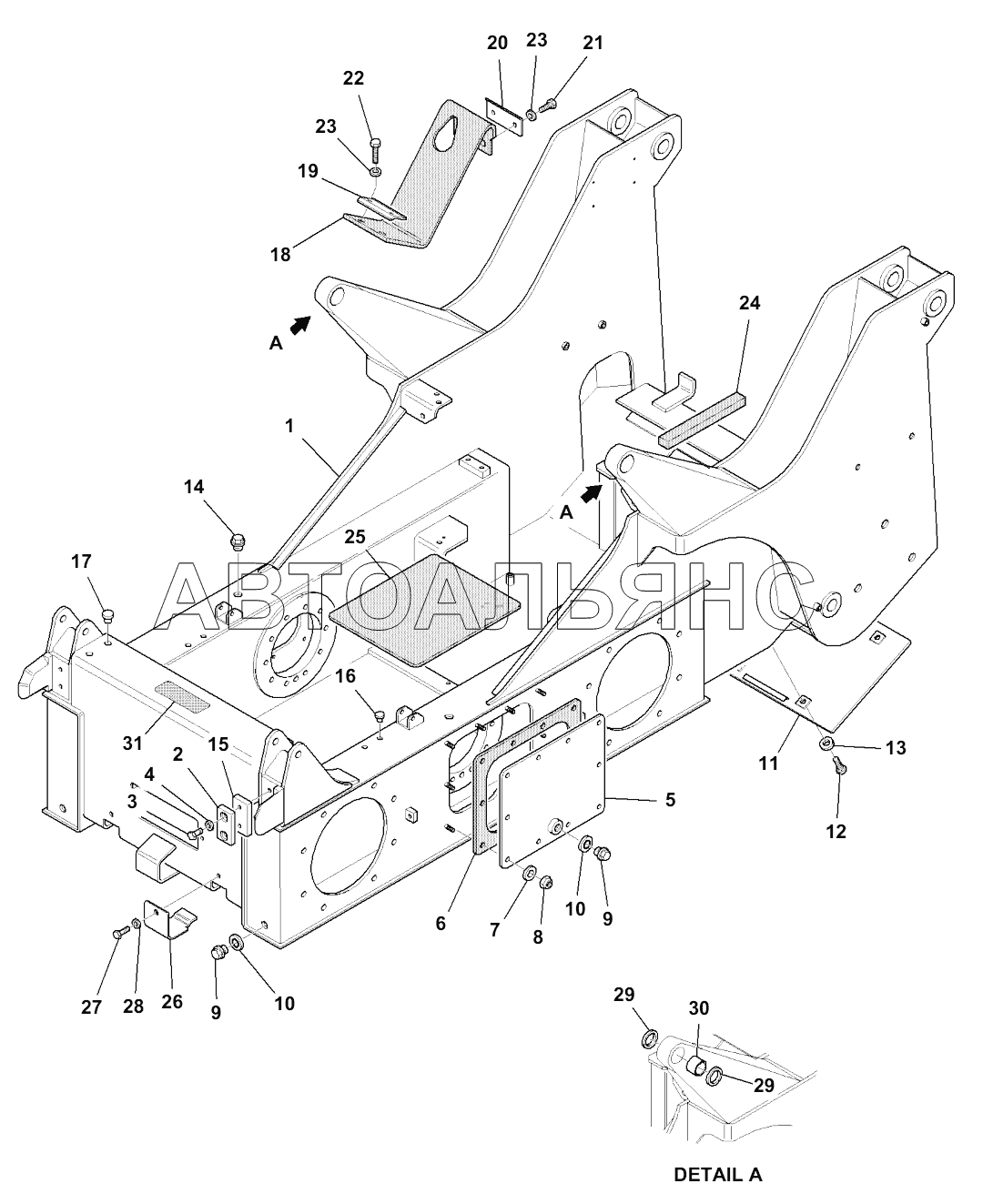

J3100-001001 FRAME (1/2) Погрузчик SK820. Каталог 2015г.

H6260-001002 ELECTRICAL SYSTEM, OVERRIDE CONTROL Погрузчик SK820 J3100-001002 FRAME (2/2) Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame

Заводской номер: 37B-46-17810 Количество на модель: 1
37B-46-17810
1
2

Номер детали на чертеже:

2

Cushion

Заводской номер: 3A1-46-11211 Количество на модель: 2
3A1-46-11211
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-80820 Количество на модель: 4
01010-80820
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-10823 Количество на модель: 4
01643-10823
4
5

Номер детали на чертеже:

5

Cover

Заводской номер: 37A-46-11131 Количество на модель: 2
37A-46-11131
2
6

Номер детали на чертеже:

6

Gasket

Заводской номер: 37A-46-11142 Количество на модель: 2
37A-46-11142
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-11232 Количество на модель: 20
01643-11232
20
8

Номер детали на чертеже:

8

NUT

Заводской номер: 21D-09-24200 Количество на модель: 20
21D-09-24200
20
9

Номер детали на чертеже:

9

Plug

Заводской номер: 37A-62-10410 Количество на модель: 4
37A-62-10410
4
10

Номер детали на чертеже:

10

Gasket

Заводской номер: 37A-62-1041002 Количество на модель: 1
37A-62-1041002
1
11

Номер детали на чертеже:

11

Cover

Заводской номер: 37A-46-11153 Количество на модель: 1
37A-46-11153
1
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 01252-71030 Количество на модель: 2
01252-71030
2
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-11032 Количество на модель: 2
01643-11032
2
14

Номер детали на чертеже:

14

Plug

Заводской номер: 37D-09-5S020 Количество на модель: 2
37D-09-5S020
2
15

Номер детали на чертеже:

15

Shim

Заводской номер: 37A-46-11420 Количество на модель: 3
37A-46-11420
3
16

Номер детали на чертеже:

16

Plug

Заводской номер: 37A-54-14580 Количество на модель: 6
37A-54-14580
6
17

Номер детали на чертеже:

17

PLUG

Заводской номер: 37A-54-11770 Количество на модель: 4
37A-54-11770
4
18

Номер детали на чертеже:

18

Sheet

Заводской номер: 37B-46-17H13 Количество на модель: 2
37B-46-17H13
2
19

Номер детали на чертеже:

19

Bracket

Заводской номер: 37B-46-17H20 Количество на модель: 2
37B-46-17H20
2
20

Номер детали на чертеже:

20

Bracket

Заводской номер: 37B-46-17H30 Количество на модель: 2
37B-46-17H30
2
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-80814 Количество на модель: 4
01010-80814
4
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01016-50830 Количество на модель: 4
01016-50830
4
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 37A-09-4A009 Количество на модель: 8
37A-09-4A009
8
24

Номер детали на чертеже:

24

Gasket

Заводской номер: 37A-46-11610 Количество на модель: 1
37A-46-11610
1
25

Номер детали на чертеже:

25

Protection

Заводской номер: 37A-46-11360 Количество на модель: 1
37A-46-11360
1
26

Номер детали на чертеже:

26

Plate

Заводской номер: 37C-46-15120 Количество на модель: 2
37C-46-15120
2
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
29

Номер детали на чертеже:

29

SEAL, DUST

Заводской номер: 07145-00040 Количество на модель: 4
07145-00040
4
30

Номер детали на чертеже:

30

Bushing

Заводской номер: 20A-70-21120 Количество на модель: 2
20A-70-21120
2
31

Номер детали на чертеже:

31

Antislip

Заводской номер: 22L-09-R3K50 Количество на модель: 1
22L-09-R3K50
1
