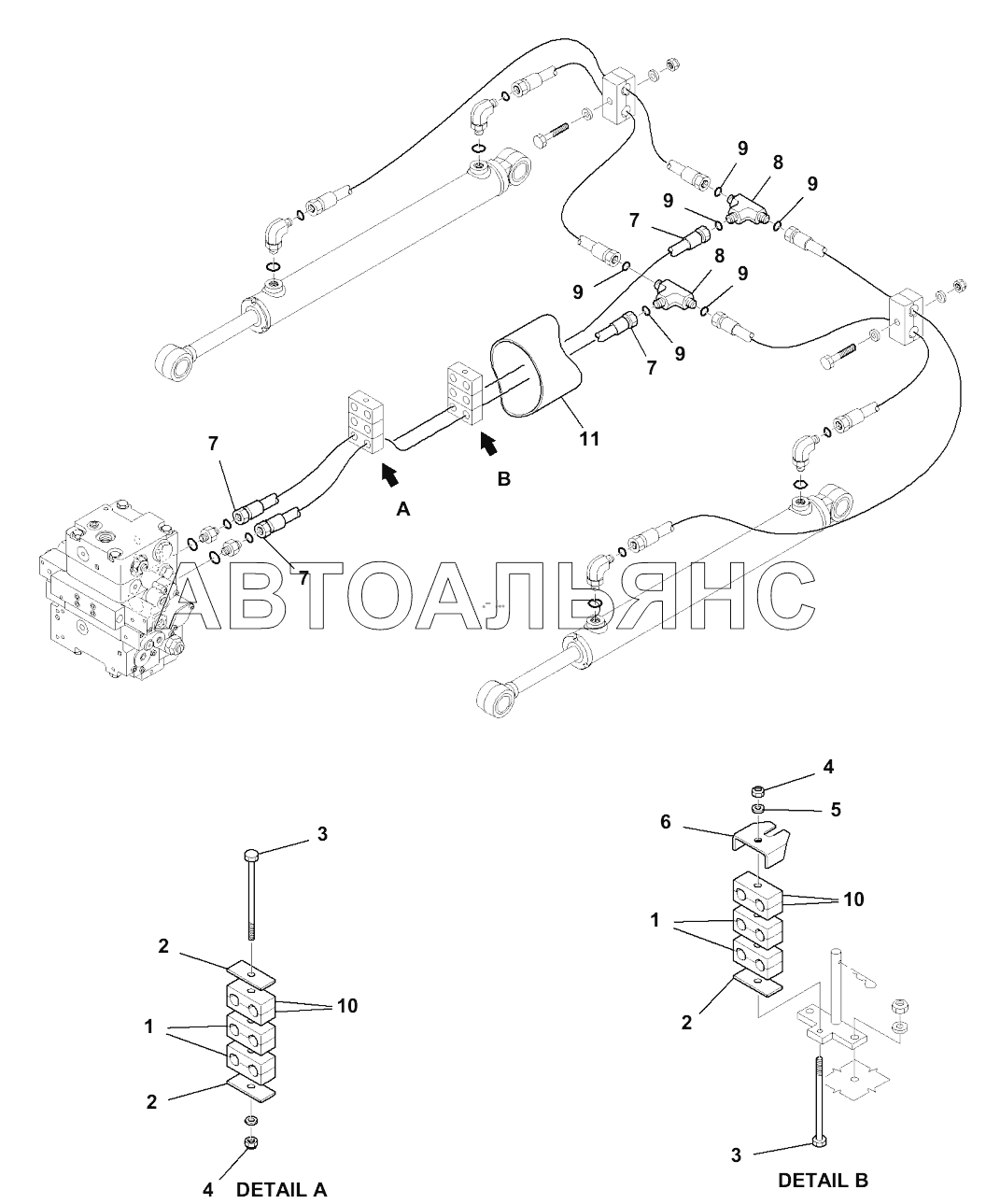

H1270-002001 HYDRAULIC PIPING, ATTACHMENT LINE (1/3), WITH HIGH-FLOWH Погрузчик SK820. Каталог 2015г.

H1270-001003 HYDRAULIC PIPING, ATTACHMENT LINE (3/3) Погрузчик SK820 H1270-002002 HYDRAULIC PIPING, ATTACHMENT LINE (2/3), WITH HIGH-FLOW Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Clamp

Заводской номер: 21W-09-R1380 Количество на модель: 4
21W-09-R1380
4
2

Номер детали на чертеже:

2

Plate

Заводской номер: 42N-62-16950 Количество на модель: 3
42N-62-16950
3
3

Номер детали на чертеже:

3

Screw

Заводской номер: 37A-09-12810 Количество на модель: 2
37A-09-12810
2
4

Номер детали на чертеже:

4

NUT

Заводской номер: 21D-09-24180 Количество на модель: 2
21D-09-24180
2
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-10823 Количество на модель: 1
01643-10823
1
6

Номер детали на чертеже:

6

Support

Заводской номер: 37A-62-11140 Количество на модель: 1
37A-62-11140
1
7

Номер детали на чертеже:

7

Hose

Заводской номер: 37B-62-15110 Количество на модель: 2
37B-62-15110
2
8

Номер детали на чертеже:

8

Tee

Заводской номер: 226-09-12380 Количество на модель: 2
226-09-12380
2
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 02896-11012 Количество на модель: 3
02896-11012
3
10

Номер детали на чертеже:

10

Clamp

Заводской номер: 37A-970-1670 Количество на модель: 4
37A-970-1670
4
11

Номер детали на чертеже:

11

PROTECTION

Заводской номер: 42N-62-14451 Количество на модель: 1
42N-62-14451
1
