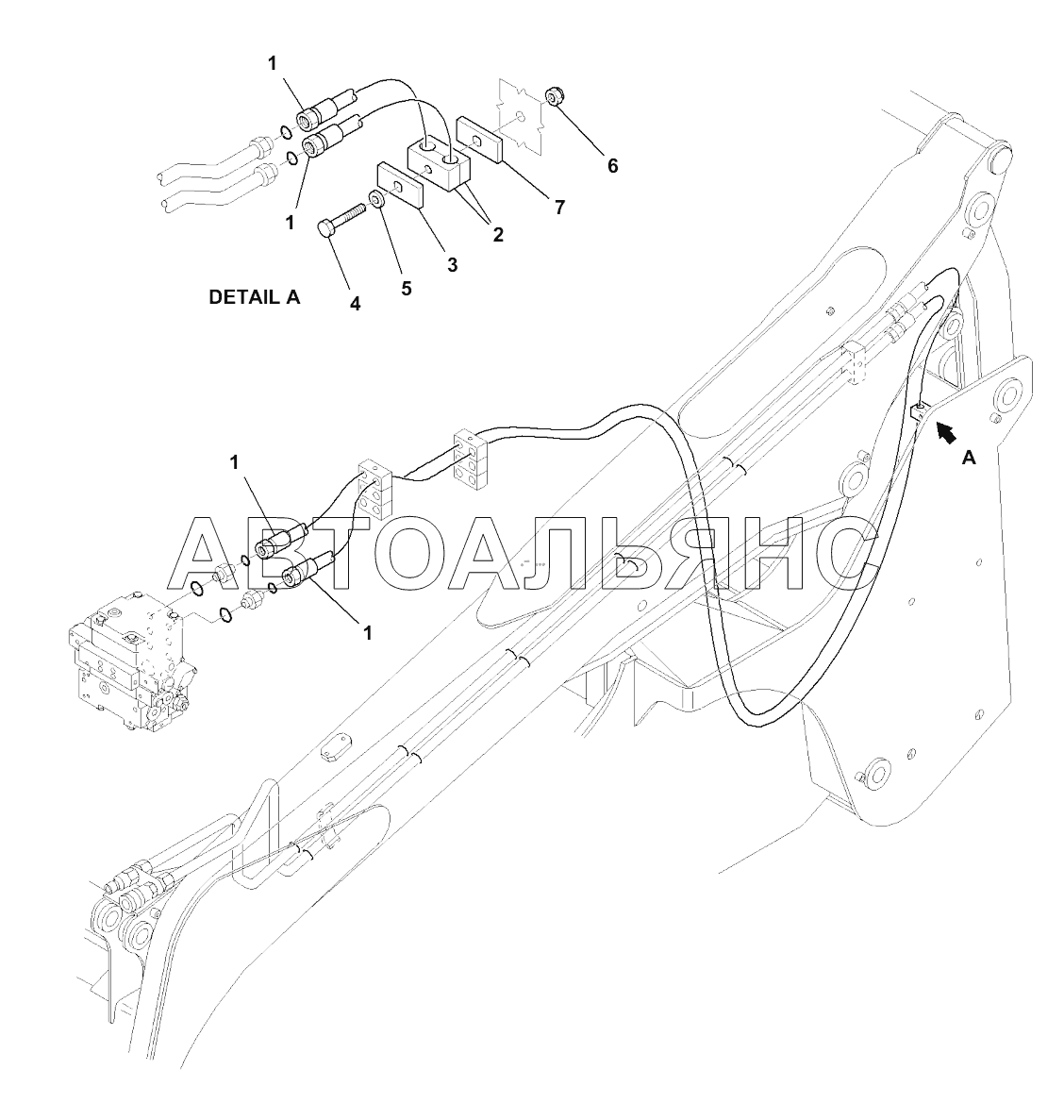

H1270-001003 HYDRAULIC PIPING, ATTACHMENT LINE (3/3) Погрузчик SK820. Каталог 2015г.

H1270-001002 HYDRAULIC PIPING, ATTACHMENT LINE (2/3) Погрузчик SK820 H1270-002001 HYDRAULIC PIPING, ATTACHMENT LINE (1/3), WITH HIGH-FLOWH Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose

Заводской номер: 37B-62-15210 Количество на модель: 2
37B-62-15210
2
2

Номер детали на чертеже:

2

Clamp

Заводской номер: 21W-09-R1380 Количество на модель: 1
21W-09-R1380
1
3

Номер детали на чертеже:

3

Plate

Заводской номер: 42N-62-16950 Количество на модель: 1
42N-62-16950
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-80875 Количество на модель: 1
01010-80875
1
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 37A-09-4A009 Количество на модель: 1
37A-09-4A009
1
6

Номер детали на чертеже:

6

NUT

Заводской номер: 21D-09-24180 Количество на модель: 1
21D-09-24180
1
7

Номер детали на чертеже:

7

Plate

Заводской номер: 37B-70-17340 Количество на модель: 1
37B-70-17340
1
