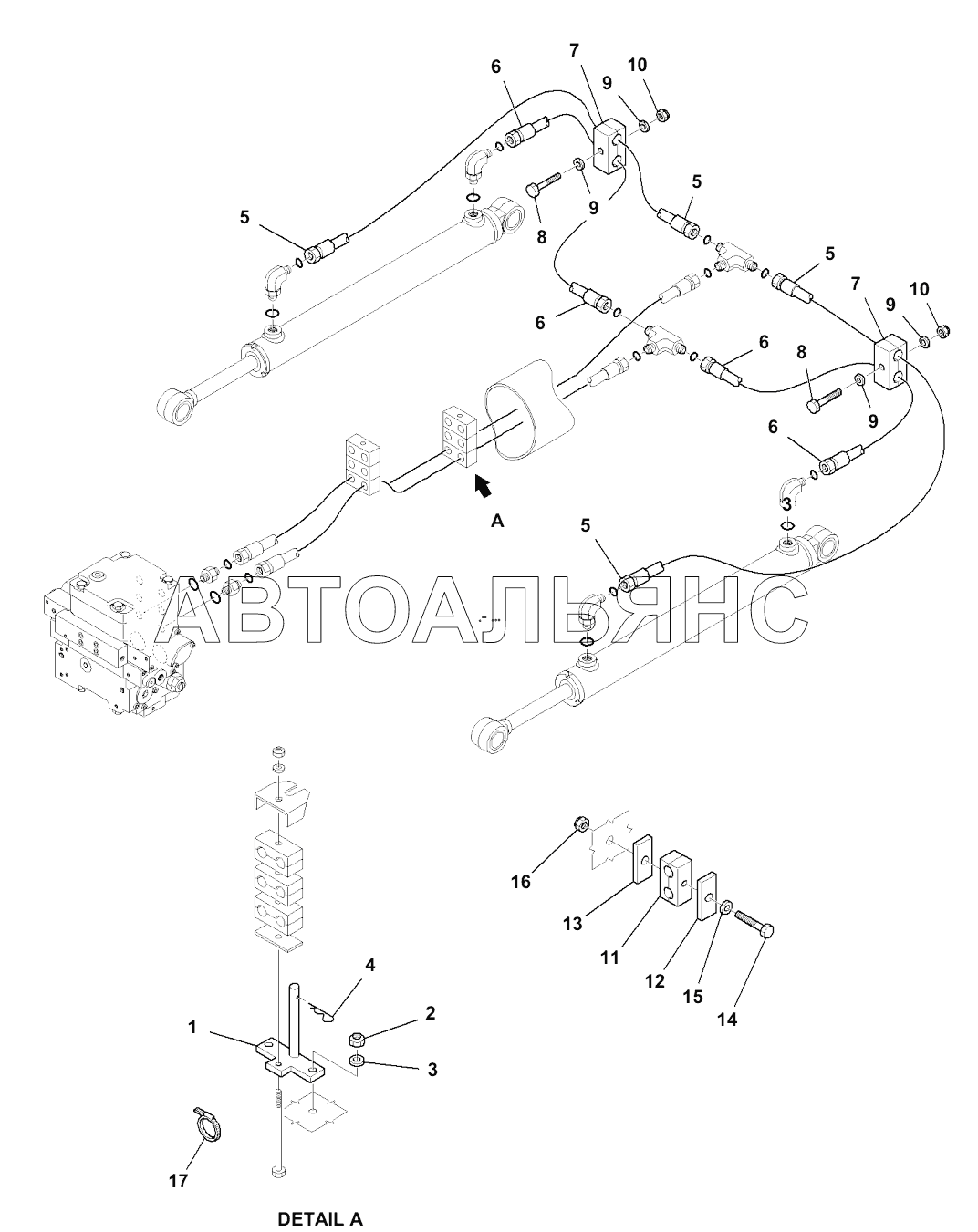

H1100-001001 HYDRAULIC PIPING, ARM CYLINDER CIRCUIT Погрузчик SK820. Каталог 2015г.

H0340-001001 HYDRAULIC PIPING, DRAIN LINE, WITH STANDARD FLOW AND BREAKER Погрузчик SK820 H1270-001001 HYDRAULIC PIPING, ATTACHMENT LINE (1/3) Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
17

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Support

Заводской номер: 37A-60-11220 Количество на модель: 1
37A-60-11220
1
2

Номер детали на чертеже:

2

Nut

Заводской номер: 37A-09-35410 Количество на модель: 2
37A-09-35410
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-11032 Количество на модель: 2
01643-11032
2
4

Номер детали на чертеже:

4

Pin, cotter

Заводской номер: 21D-09-85520 Количество на модель: 1
21D-09-85520
1
5

Номер детали на чертеже:

5

Hose

Заводской номер: 37A-62-15132 Количество на модель: 2
37A-62-15132
2
6

Номер детали на чертеже:

6

Hose

Заводской номер: 37A-62-15121 Количество на модель: 2
37A-62-15121
2
7

Номер детали на чертеже:

7

Clamp

Заводской номер: 37A-62-11170 Количество на модель: 2
37A-62-11170
2
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-80850 Количество на модель: 2
01010-80850
2
9

Номер детали на чертеже:

9

WASHER

Заводской номер: 37A-09-4A009 Количество на модель: 4
37A-09-4A009
4
10

Номер детали на чертеже:

10

NUT

Заводской номер: 21D-09-24180 Количество на модель: 2
21D-09-24180
2
11

Номер детали на чертеже:

11

Clamp

Заводской номер: 21W-09-R1380 Количество на модель: 1
21W-09-R1380
1
12

Номер детали на чертеже:

12

Plate

Заводской номер: 42N-62-16950 Количество на модель: 1
42N-62-16950
1
13

Номер детали на чертеже:

13

Plate

Заводской номер: 37B-70-17340 Количество на модель: 1
37B-70-17340
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-80875 Количество на модель: 1
01010-80875
1
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-10823 Количество на модель: 1
01643-10823
1
17

Номер детали на чертеже:

17

BAND

Заводской номер: 21D-06-13220 Количество на модель: 2
21D-06-13220
2
