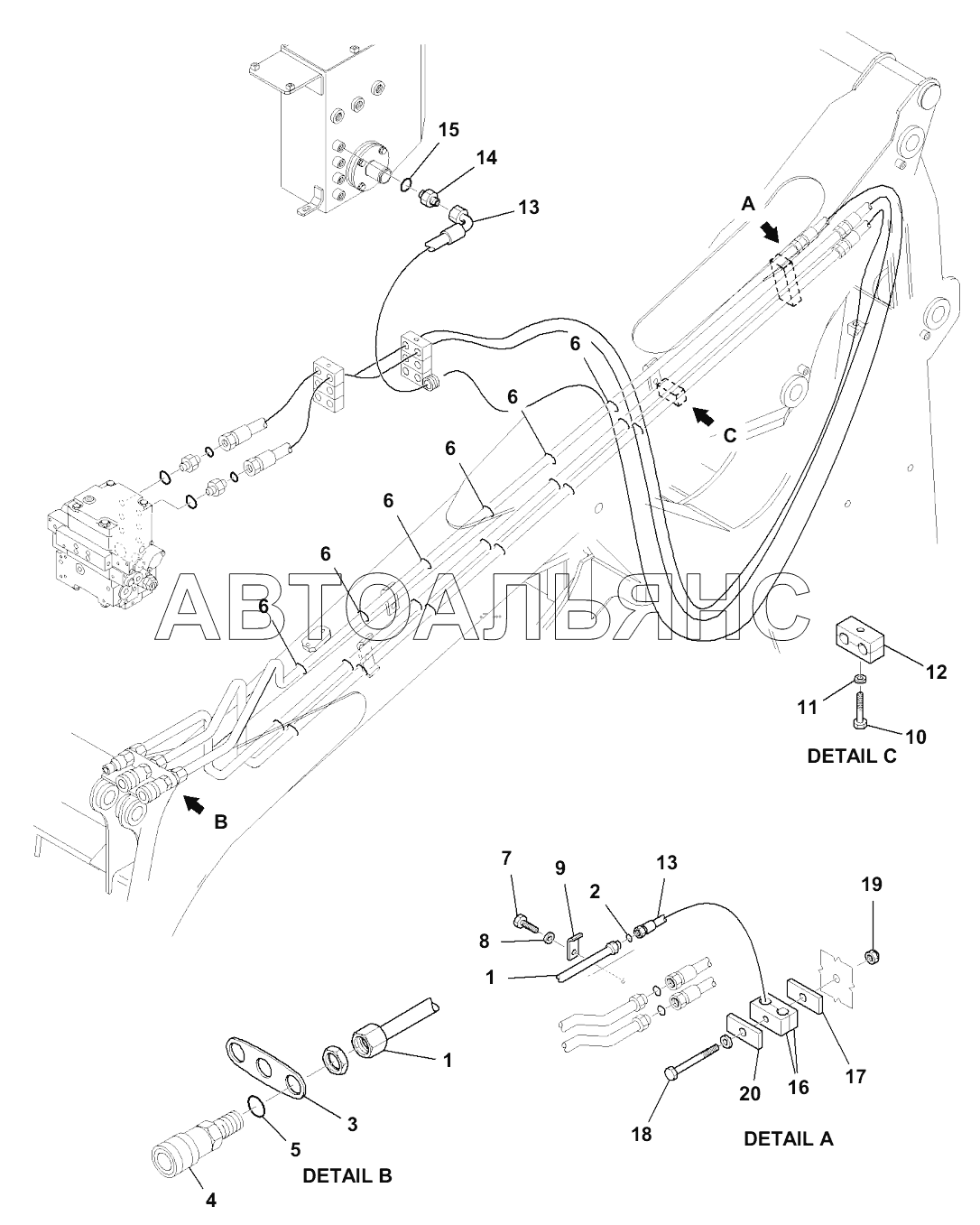

H0340-001001 HYDRAULIC PIPING, DRAIN LINE, WITH STANDARD FLOW AND BREAKER Погрузчик SK820. Каталог 2015г.

H0330-001001 HYDRAULIC PIPING, RETURN LINE Погрузчик SK820 H1100-001001 HYDRAULIC PIPING, ARM CYLINDER CIRCUIT Погрузчик SK820

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
12
13
14
15
16
17
18
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pipe

Заводской номер: 37B-970-1732 Количество на модель: 1
37B-970-1732
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 02896-11012 Количество на модель: 1
02896-11012
1
3

Номер детали на чертеже:

3

Support

Заводской номер: 37A-970-1482 Количество на модель: 1
37A-970-1482
1
4

Номер детали на чертеже:

4

Quick coupler

Заводской номер: 37D-62-15540 Количество на модель: 1
37D-62-15540
1
5

Номер детали на чертеже:

5

O-RING

Заводской номер: 02896-11015 Количество на модель: 1
02896-11015
1
6

Номер детали на чертеже:

6

O-ring

Заводской номер: 37A-70-11410 Количество на модель: 6
37A-70-11410
6
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-80816 Количество на модель: 1
01010-80816
1
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-10823 Количество на модель: 1
01643-10823
1
9

Номер детали на чертеже:

9

Clamp

Заводской номер: 37B-970-1420 Количество на модель: 1
37B-970-1420
1
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-80855 Количество на модель: 1
01010-80855
1
12

Номер детали на чертеже:

12

Clamp

Заводской номер: 37B-70-17330 Количество на модель: 2
37B-70-17330
2
13

Номер детали на чертеже:

13

Hose

Заводской номер: 37B-970-1360 Количество на модель: 1
37B-970-1360
1
14

Номер детали на чертеже:

14

Union

Заводской номер: 37D-09-1K767 Количество на модель: 1
37D-09-1K767
1
15

Номер детали на чертеже:

15

O-ring

Заводской номер: 21D-09-69760 Количество на модель: 1
21D-09-69760
1
16

Номер детали на чертеже:

16

Clamp

Заводской номер: 37A-62-11170 Количество на модель: 1
37A-62-11170
1
17

Номер детали на чертеже:

17

Plate

Заводской номер: 42N-62-16950 Количество на модель: 1
42N-62-16950
1
18

Номер детали на чертеже:

18

Bolt

Заводской номер: 37A-09-14739 Количество на модель: 1
37A-09-14739
1
19

Номер детали на чертеже:

19

NUT

Заводской номер: 21D-09-24180 Количество на модель: 1
21D-09-24180
1
20

Номер детали на чертеже:

20

Plate

Заводской номер: 37B-70-17340 Количество на модель: 1
37B-70-17340
1
