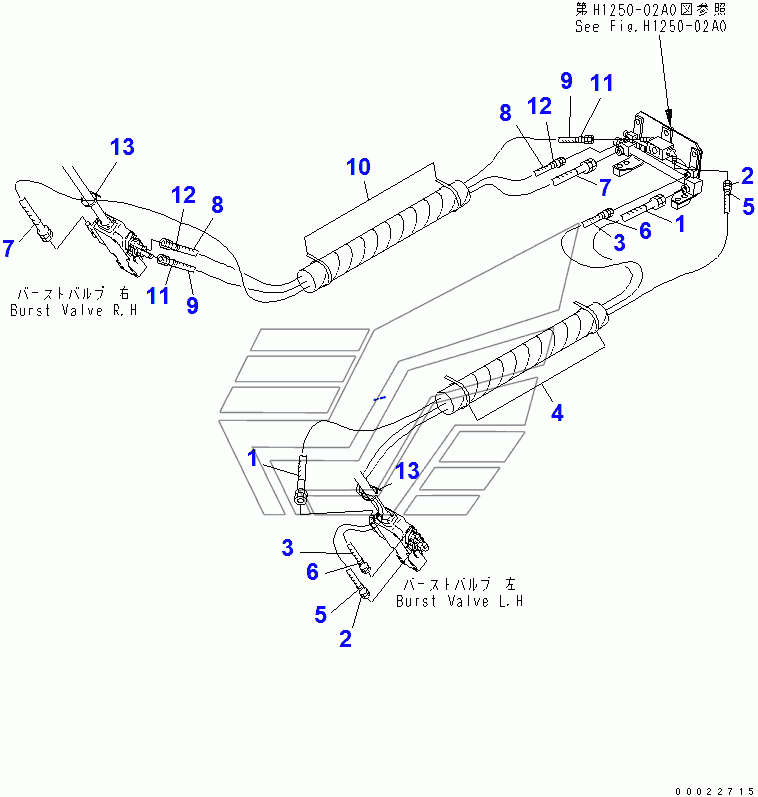

BURST VALVE PIPING (BOOM CYLINDER SIDE) PC220-7. Каталог 2010г.

BURST VALVE PIPING (BOOM) PC220-7 ATTACHMENT PIPING (MAIN L.H.) (1 ACTUATOR) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 02762-004A5 Количество на модель: 1
02762-004A5
1
2

Номер детали на чертеже:

2

HOSE

Заводской номер: 02777-00210 Количество на модель: 1
02777-00210
1
3

Номер детали на чертеже:

3

HOSE

Заводской номер: 02760-002A9 Количество на модель: 1
02760-002A9
1
4

Номер детали на чертеже:

4

BAND

Заводской номер: 08034-20823 Количество на модель: 3
08034-20823
3
5

Номер детали на чертеже:

5

BAND¤ RED

Заводской номер: 20Y-62-22790 Количество на модель: 2
20Y-62-22790
2
6

Номер детали на чертеже:

6

BAND¤ GREEN

Заводской номер: 20Y-62-22850 Количество на модель: 2
20Y-62-22850
2
7

Номер детали на чертеже:

7

HOSE

Заводской номер: 02762-004A9 Количество на модель: 1
02762-004A9
1
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 02760-00206 Количество на модель: 1
02760-00206
1
9

Номер детали на чертеже:

9

HOSE

Заводской номер: 02777-00206 Количество на модель: 1
02777-00206
1
