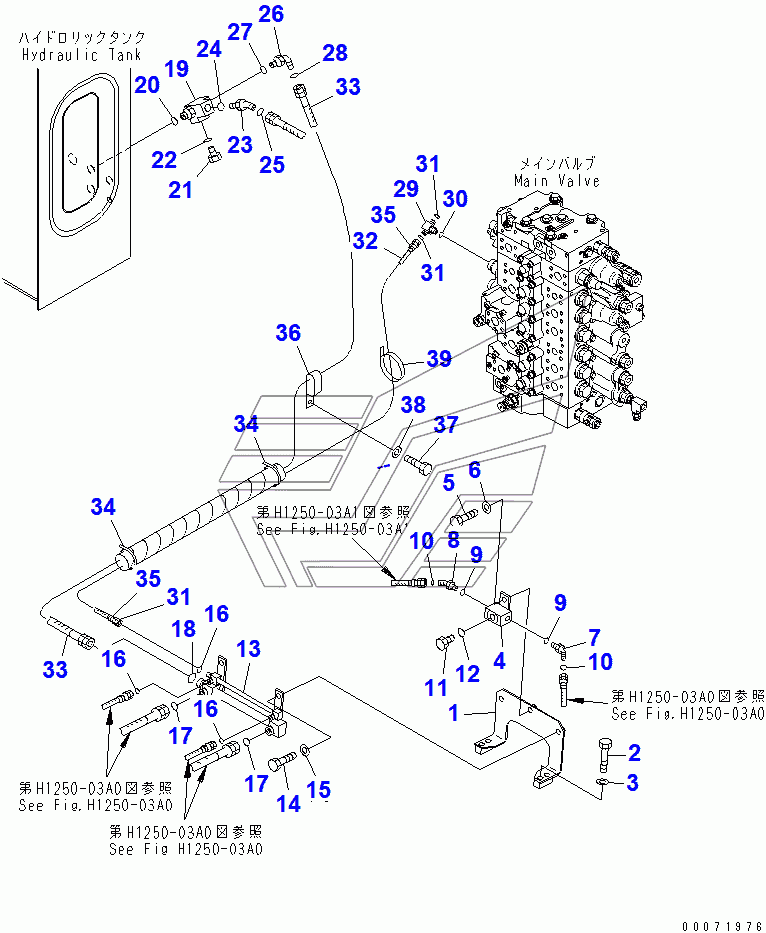

BURST VALVE PIPING (BOOM) PC220-7. Каталог 2010г.

BURST VALVE PIPING (BOOM) (CHASSIS SIDE) PC220-7 BURST VALVE PIPING (BOOM CYLINDER SIDE) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 22U-62-27290 Количество на модель: 1
22U-62-27290
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81255 Количество на модель: 4
01010-81255
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
4

Номер детали на чертеже:

4

BLOCK

Заводской номер: 22U-62-27280 Количество на модель: 1
22U-62-27280
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81230 Количество на модель: 1
01010-81230
1
7

Номер детали на чертеже:

7

ELBOW

Заводской номер: 11Y-62-12240 Количество на модель: 1
11Y-62-12240
1
8

Номер детали на чертеже:

8

ELBOW

Заводской номер: 11Y-62-12160 Количество на модель: 1
11Y-62-12160
1
9

Номер детали на чертеже:

9

O-RING

Заводской номер: 07002-11423 Количество на модель: 2
07002-11423
2
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 02896-11008 Количество на модель: 2
02896-11008
2
11

Номер детали на чертеже:

11

PLUG

Заводской номер: 07040-11812 Количество на модель: 1
07040-11812
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 07002-11823 Количество на модель: 1
07002-11823
1
13

Номер детали на чертеже:

13

TUBE

Заводской номер: 20Y-62-42730 Количество на модель: 1
20Y-62-42730
1
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 02896-11012 Количество на модель: 2
02896-11012
2
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 02896-11015 Количество на модель: 1
02896-11015
1
19

Номер детали на чертеже:

19

ADAPTER

Заводской номер: 20Y-62-15660 Количество на модель: 1
20Y-62-15660
1
20

Номер детали на чертеже:

20

O-RING

Заводской номер: 07002-12034 Количество на модель: 1
07002-12034
1
21

Номер детали на чертеже:

21

PLUG

Заводской номер: 07040-12012 Количество на модель: 1
07040-12012
1
23

Номер детали на чертеже:

23

ELBOW

Заводской номер: 02783-10315 Количество на модель: 1
02783-10315
1
25

Номер детали на чертеже:

25

O-RING

Заводской номер: 02896-11009 Количество на модель: 1
02896-11009
1
26

Номер детали на чертеже:

26

ELBOW

Заводской номер: 02782-10516 Количество на модель: 1
02782-10516
1
29

Номер детали на чертеже:

29

TEE

Заводской номер: 11Y-62-12250 Количество на модель: 1
11Y-62-12250
1
32

Номер детали на чертеже:

32

HOSE

Заводской номер: 02760-00217 Количество на модель: 1
02760-00217
1
33

Номер детали на чертеже:

33

HOSE

Заводской номер: 02762-00521 Количество на модель: 1
02762-00521
1
34

Номер детали на чертеже:

34

BAND

Заводской номер: 08034-20823 Количество на модель: 2
08034-20823
2
35

Номер детали на чертеже:

35

BAND¤ BROWN

Заводской номер: 20Y-62-22860 Количество на модель: 2
20Y-62-22860
2
36

Номер детали на чертеже:

36

CLIP

Заводской номер: 198-61-14180 Количество на модель: 1
198-61-14180
1
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 01010-81220 Количество на модель: 1
01010-81220
1
39

Номер детали на чертеже:

39

BAND

Заводской номер: 08034-20414 Количество на модель: 1
08034-20414
1
