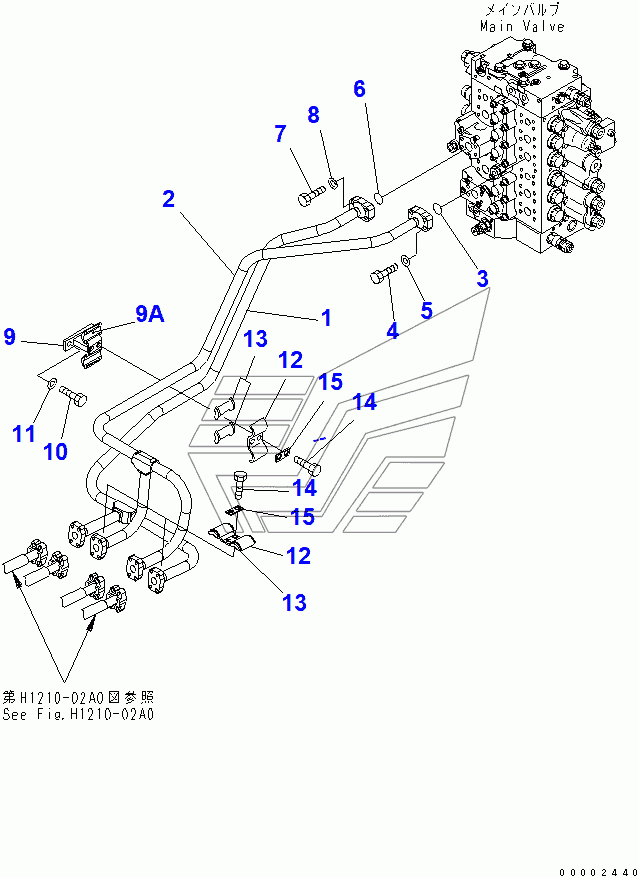

BOOM PIPING PC220-7. Каталог 2010г.

DRAIN LINES PC220-7 BOOM PIPING (BOOM HOSE) PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
10
9A
12
11
9
5
4
3
2
15

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

TUBE

Заводской номер: 20Y-62-41140 Количество на модель: 1
20Y-62-41140
1

Номер детали на чертеже:

BOLT

Заводской номер: 01010-81235 Количество на модель: 2
01010-81235
2

Номер детали на чертеже:

SEAT

Заводской номер: 20Y-62-13760 Количество на модель: 2
20Y-62-13760
2

Номер детали на чертеже:

CLAMP

Заводской номер: 20Y-62-13230 Количество на модель: 3
20Y-62-13230
3

Номер детали на чертеже:

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2

Номер детали на чертеже:

CLAMP

Заводской номер: 206-62-71180 Количество на модель: 1
206-62-71180
1

Номер детали на чертеже:

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4

Номер детали на чертеже:

BOLT

Заводской номер: 07372-21040 Количество на модель: 4
07372-21040
4

Номер детали на чертеже:

O-RING

Заводской номер: 21T-09-11460 Количество на модель: 1
21T-09-11460
1

Номер детали на чертеже:

TUBE

Заводской номер: 20Y-62-41150 Количество на модель: 1
20Y-62-41150
1

Номер детали на чертеже:

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 3
20Y-62-13450
3
DRAIN LINES PC220-7 BOOM PIPING (BOOM HOSE) PC220-7
