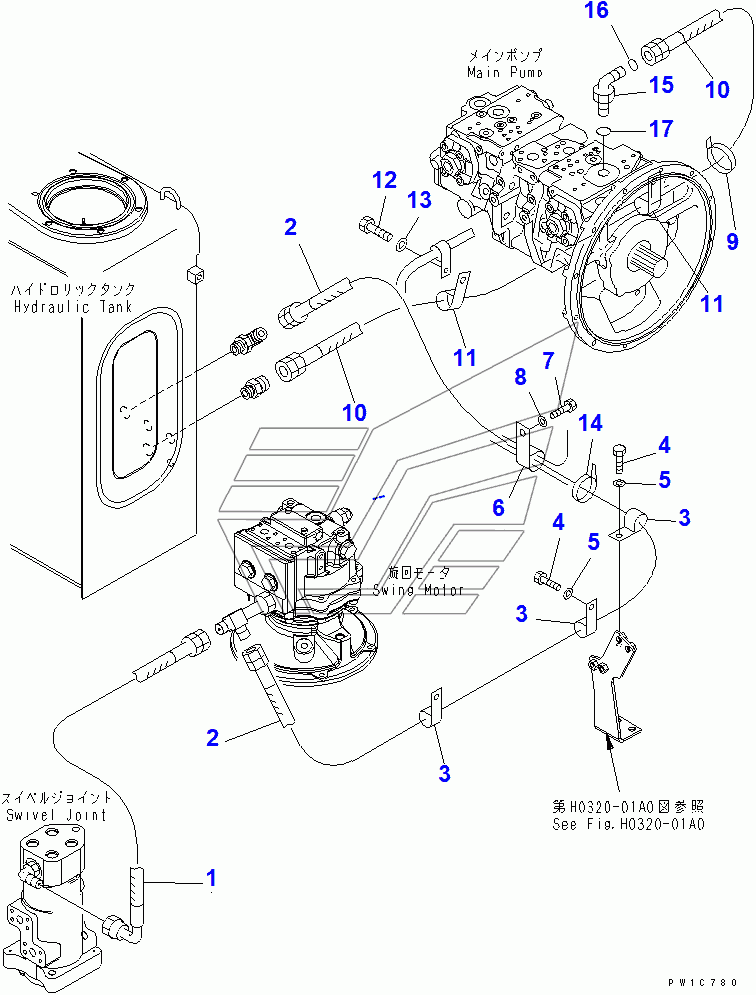

DRAIN LINES PC220-7. Каталог 2010г.

RETURN LINE (1 ACTUATOR) PC220-7 BOOM PIPING PC220-7

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

HOSE

Заводской номер: 206-62-71210 Количество на модель: 1
206-62-71210
1
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 02763-00508 Количество на модель: 1
02763-00508
1
2

Номер детали на чертеже:

2

HOSE, 2200MM

Заводской номер: 20Y-62-42471 Количество на модель: 1
20Y-62-42471
1
3

Номер детали на чертеже:

3

CLIP

Заводской номер: 04434-52312 Количество на модель: 3
04434-52312
3
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81225 Количество на модель: 3
01010-81225
3
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
6

Номер детали на чертеже:

6

CLIP

Заводской номер: 581-04-22290 Количество на модель: 1
581-04-22290
1
9

Номер детали на чертеже:

9

BAND

Заводской номер: 08034-20536 Количество на модель: 1
08034-20536
1
10

Номер детали на чертеже:

10

HOSE, 1300MM

Заводской номер: 20Y-62-43870 Количество на модель: 1
20Y-62-43870
1
11

Номер детали на чертеже:

11

CLIP

Заводской номер: 04434-52712 Количество на модель: 2
04434-52712
2
15

Номер детали на чертеже:

15

ELBOW

Заводской номер: 02782-10628 Количество на модель: 1
02782-10628
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 02896-11018 Количество на модель: 1
02896-11018
1
17

Номер детали на чертеже:

17

O-RING

Заводской номер: 07002-12434 Количество на модель: 1
07002-12434
1
