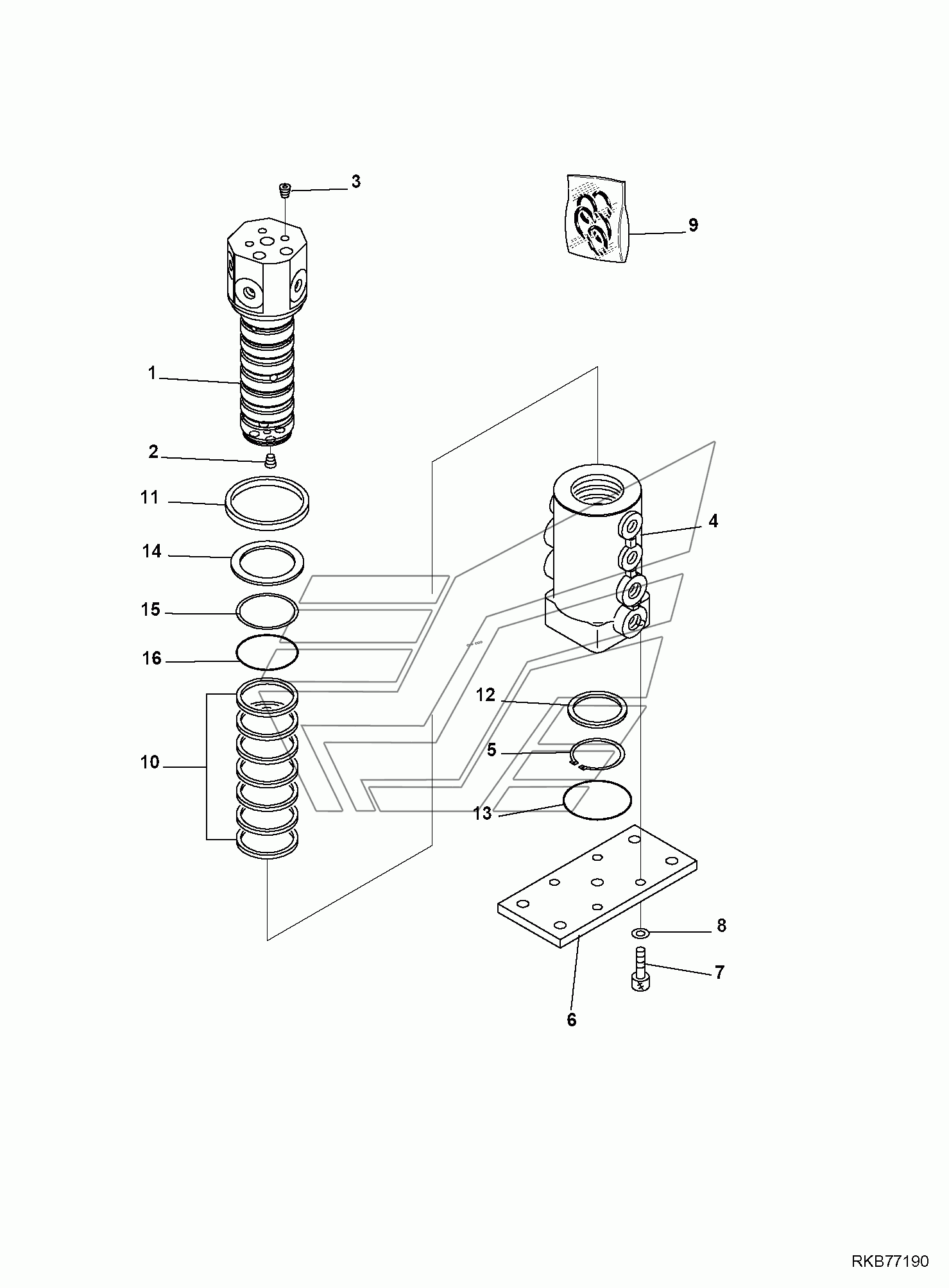

TRACK FRAME, INNER PARTS, SWIVEL JOINT (ALA) PC35MR-3. Каталог 2010г.

TRACK FRAME, INNER PARTS, SWIVEL JOINT (KOMATSU) PC35MR-3 TRACK FRAME, CONNECTING PARTS, SWIVEL JOINT PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SWIVEL JOINT, ASSEMBLY

Заводской номер: 703-06-R3150 Количество на модель: 1
703-06-R3150
1
1

Номер детали на чертеже:

1

SHAFT

Заводской номер: 22L-09-R2F80 Количество на модель: 1
22L-09-R2F80
1
2

Номер детали на чертеже:

2

PLUG

Заводской номер: PLUG Количество на модель: 4
PLUG
4
4

Номер детали на чертеже:

4

ROTOR

Заводской номер: 703-04-91350 Количество на модель: 1
703-04-91350
1
5

Номер детали на чертеже:

5

RING, SNAP

Заводской номер: 200150666 Количество на модель: 1
200150666
1
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 22L-09-R2G10 Количество на модель: 1
22L-09-R2G10
1
7

Номер детали на чертеже:

7

SCREW

Заводской номер: SCREW Количество на модель: 4
SCREW
4
8

Номер детали на чертеже:

8

SPRING WASHER

Заводской номер: SPRING WASHER Количество на модель: 4
SPRING WASHER
4
9

Номер детали на чертеже:

9

KIT, GASKET

Заводской номер: 22L-09-R2F70 Количество на модель: 1
22L-09-R2F70
1
10

Номер детали на чертеже:

10

GASKET

Заводской номер: 200150663 Количество на модель: 7
200150663
7
11

Номер детали на чертеже:

11

GASKET

Заводской номер: 200150662 Количество на модель: 1
200150662
1
12

Номер детали на чертеже:

12

RING

Заводской номер: 200150664 Количество на модель: 1
200150664
1
13

Номер детали на чертеже:

13

O-RING

Заводской номер: O-RING Количество на модель: 1
O-RING
1
14

Номер детали на чертеже:

14

RING

Заводской номер: 200150665 Количество на модель: 1
200150665
1
15

Номер детали на чертеже:

15

RING

Заводской номер: RING Количество на модель: 1
RING
1
TRACK FRAME, INNER PARTS, SWIVEL JOINT (KOMATSU) PC35MR-3 TRACK FRAME, CONNECTING PARTS, SWIVEL JOINT PC35MR-3
