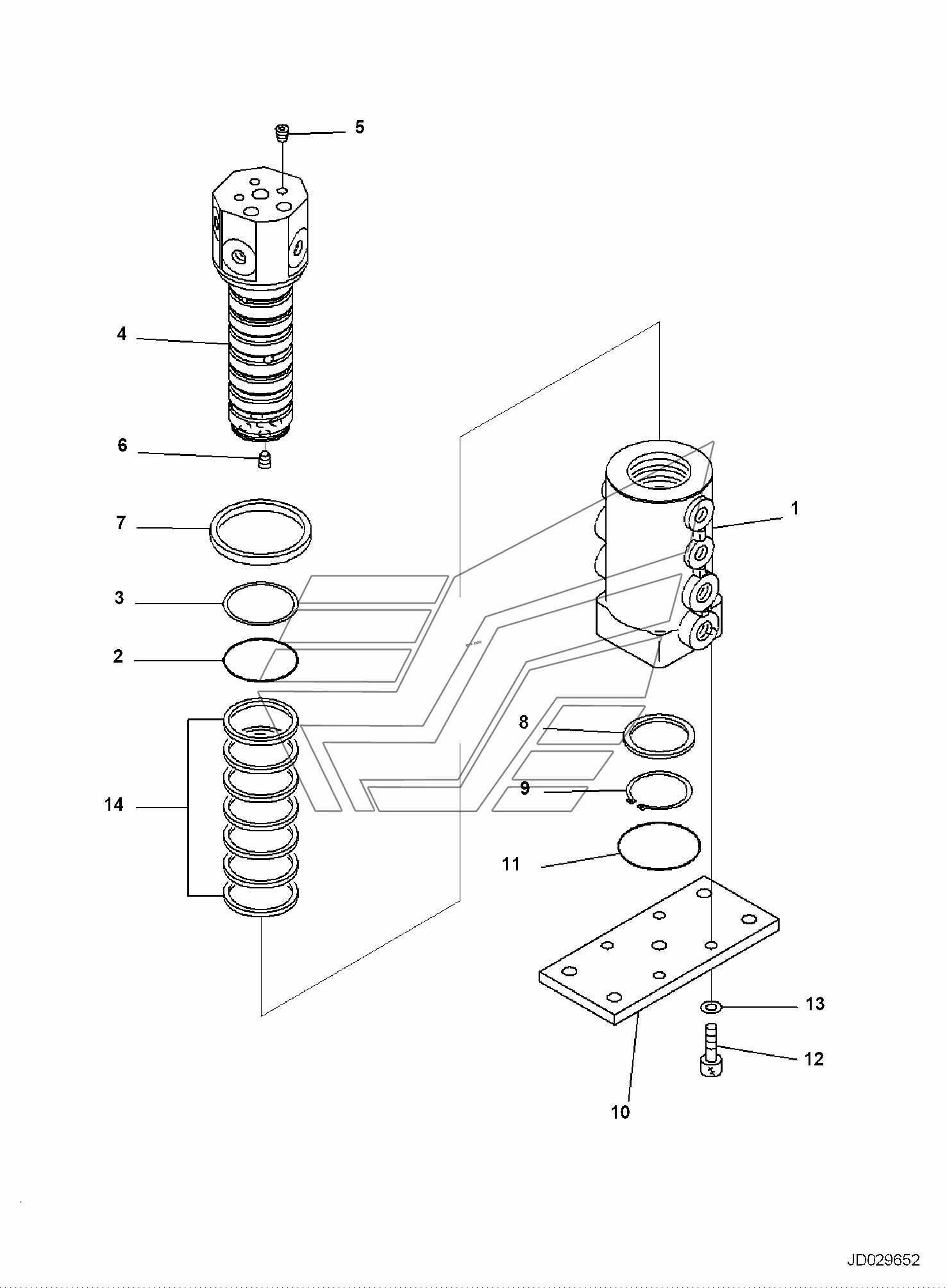

TRACK FRAME, INNER PARTS, SWIVEL JOINT (KOMATSU) PC35MR-3. Каталог 2010г.

TRACK FRAME, SWING CIRCLE PC35MR-3 TRACK FRAME, INNER PARTS, SWIVEL JOINT (ALA) PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SWIVEL JOINT, ASSEMBLY

Заводской номер: 703-06-23150 Количество на модель: 1
703-06-23150
1
1

Номер детали на чертеже:

1

ROTOR

Заводской номер: 703-06-91142 Количество на модель: 1
703-06-91142
1
2

Номер детали на чертеже:

2

RING

Заводской номер: 703-06-96010 Количество на модель: 1
703-06-96010
1
3

Номер детали на чертеже:

3

RING, BACK-UP

Заводской номер: 703-06-98320 Количество на модель: 1
703-06-98320
1
4

Номер детали на чертеже:

4

SHAFT

Заводской номер: 703-06-92150 Количество на модель: 1
703-06-92150
1
5

Номер детали на чертеже:

5

PLUG

Заводской номер: 703-13-98920 Количество на модель: 3
703-13-98920
3
5

Номер детали на чертеже:

5

PLUG

Заводской номер: 703-13-98820 Количество на модель: 3
703-13-98820
3
6

Номер детали на чертеже:

6

Plug

Заводской номер: 703-08-98930 Количество на модель: 4
703-08-98930
4
6

Номер детали на чертеже:

6

PLUG

Заводской номер: 703-13-98930 Количество на модель: 4
703-13-98930
4
7

Номер детали на чертеже:

7

SEAL OIL

Заводской номер: 703-06-98110 Количество на модель: 1
703-06-98110
1
8

Номер детали на чертеже:

8

RING

Заводской номер: 703-06-94110 Количество на модель: 1
703-06-94110
1
9

Номер детали на чертеже:

9

RING,SNAP

Заводской номер: 04064-05520 Количество на модель: 1
04064-05520
1
10

Номер детали на чертеже:

10

PLATE

Заводской номер: 703-06-93150 Количество на модель: 1
703-06-93150
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 07000-12075 Количество на модель: 1
07000-12075
1
12

Номер детали на чертеже:

12

BOLT, HEXAGON SOCKET HEAD

Заводской номер: 01252-61035 Количество на модель: 4
01252-61035
4
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
14

Номер детали на чертеже:

14

SEAL, OIL

Заводской номер: 703-06-95122 Количество на модель: 7
703-06-95122
7
