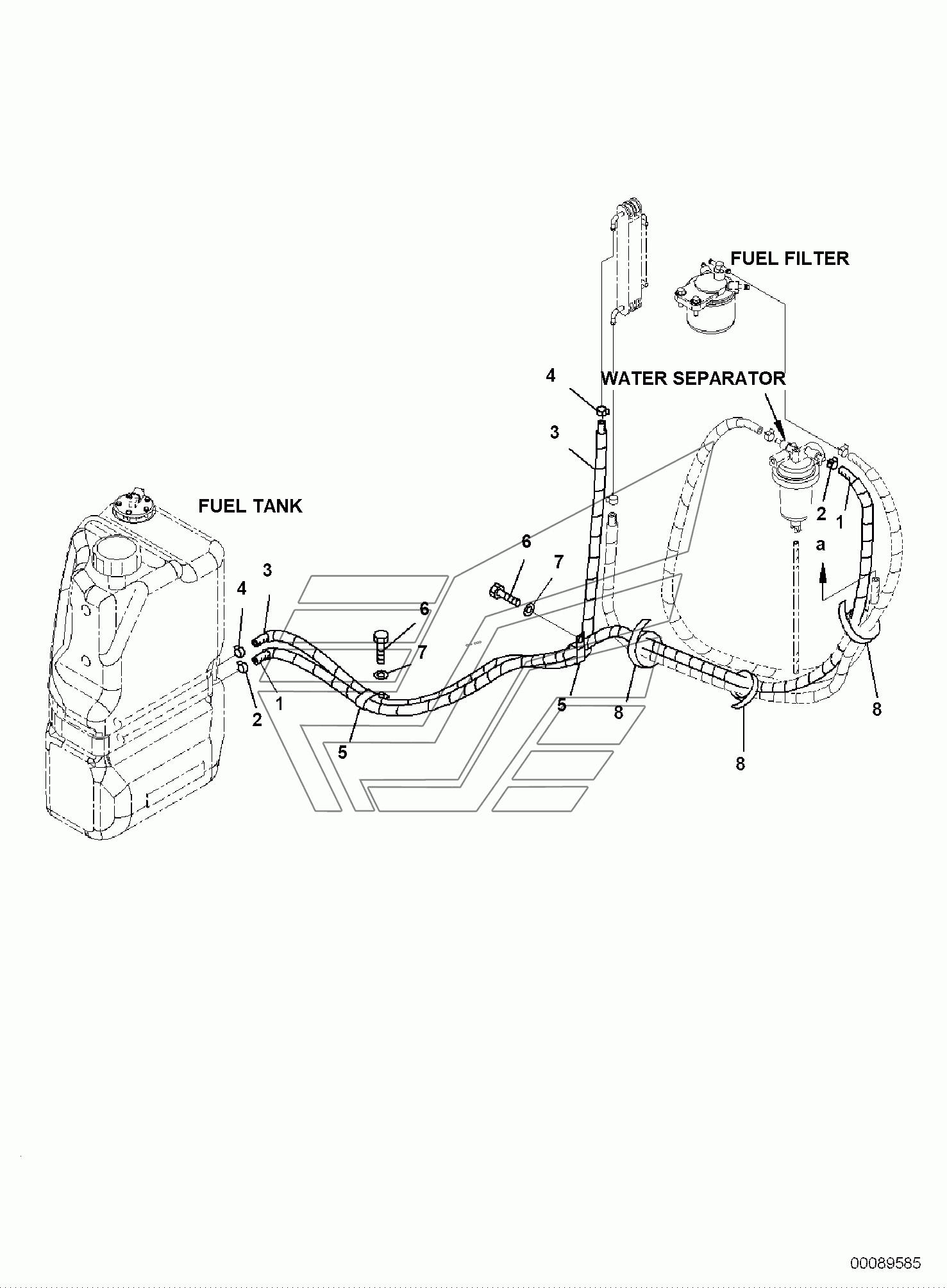

FUEL TANK, PIPING PC35MR-3. Каталог 2010г.

FUEL TANK, TANK RELATED PART PC35MR-3 BATTERY PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7
8

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

HOSE, ASSEMBLY

Заводской номер: 22F-04-31171 Количество на модель: 1
22F-04-31171
1
2

Номер детали на чертеже:

2

CLAMP

Заводской номер: 11Y-09-11130 Количество на модель: 2
11Y-09-11130
2
3

Номер детали на чертеже:

3

HOSE, ASSEMBLY

Заводской номер: 22F-04-31162 Количество на модель: 1
22F-04-31162
1
5

Номер детали на чертеже:

5

CLIP

Заводской номер: 04435-51910 Количество на модель: 2
04435-51910
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
8

Номер детали на чертеже:

8

BAND

Заводской номер: 08034-20536 Количество на модель: 3
08034-20536
3
