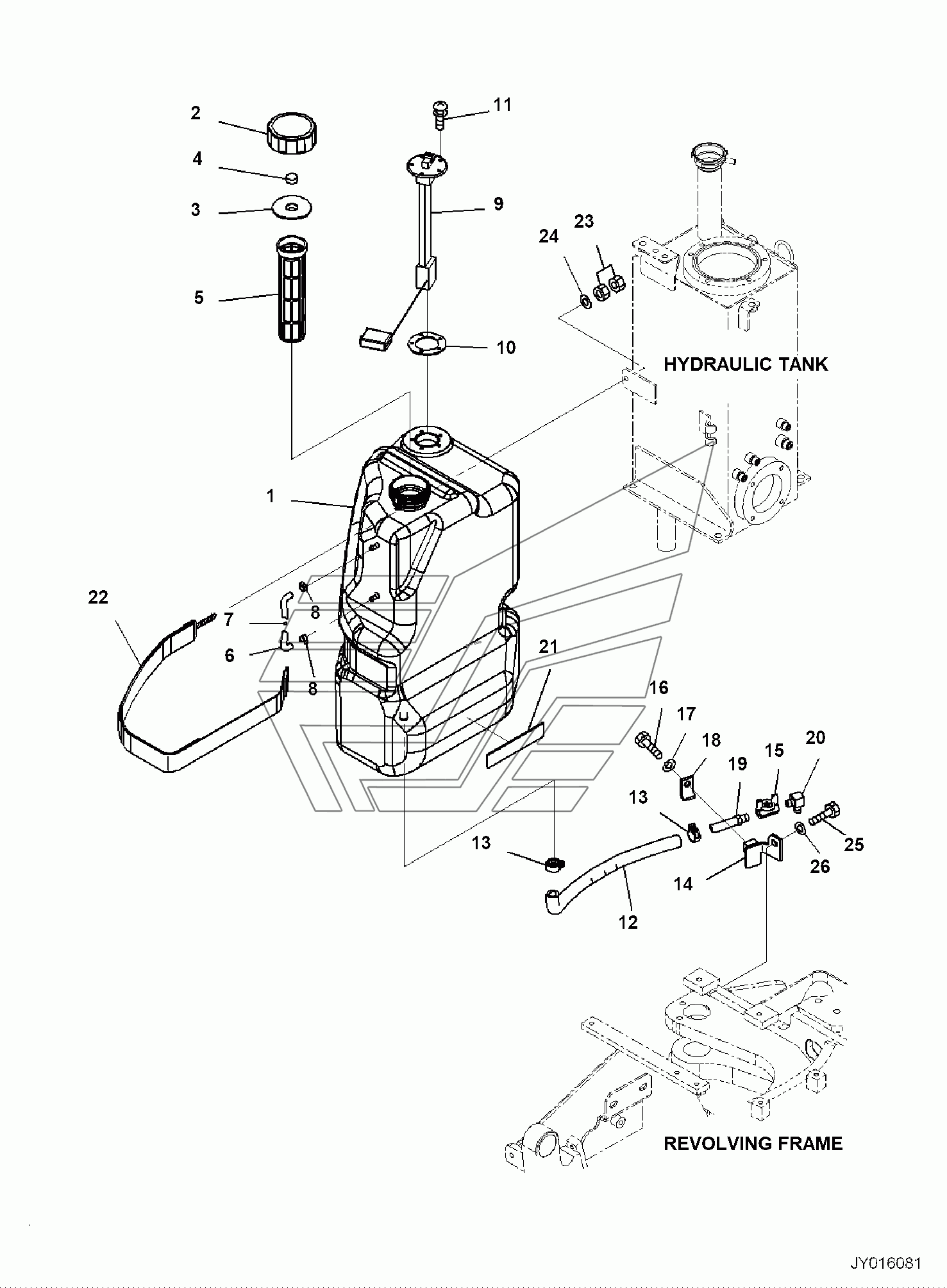

FUEL TANK, TANK RELATED PART PC35MR-3. Каталог 2010г.

COOLING FAN GUARD PC35MR-3 FUEL TANK, PIPING PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

CAP, ASSY.

Заводской номер: 22L-04-21300 Количество на модель: 1
22L-04-21300
1
1

Номер детали на чертеже:

1

FUEL TANK

Заводской номер: 22F-04-31111 Количество на модель: 1
22F-04-31111
1
2

Номер детали на чертеже:

2

CAP

Заводской номер: 22L-04-21310 Количество на модель: 1
22L-04-21310
1
3

Номер детали на чертеже:

3

PACKING

Заводской номер: 21S-04-31221 Количество на модель: 1
21S-04-31221
1
4

Номер детали на чертеже:

4

ELEMENT

Заводской номер: 21U-04-21160 Количество на модель: 1
21U-04-21160
1
5

Номер детали на чертеже:

5

FILTER

Заводской номер: 22L-04-21171 Количество на модель: 1
22L-04-21171
1
6

Номер детали на чертеже:

6

GAUGE

Заводской номер: 20A-04-11121 Количество на модель: 1
20A-04-11121
1
7

Номер детали на чертеже:

7

FLOAT

Заводской номер: 20N-04-81360 Количество на модель: 1
20N-04-81360
1
8

Номер детали на чертеже:

8

CLIP

Заводской номер: 07285-00085 Количество на модель: 2
07285-00085
2
9

Номер детали на чертеже:

9

SENSOR, FUEL LEVEL

Заводской номер: 42A-06-53211 Количество на модель: 1
42A-06-53211
1
10

Номер детали на чертеже:

10

GASKET

Заводской номер: 42A-04-51131 Количество на модель: 1
42A-04-51131
1
11

Номер детали на чертеже:

11

SCREW

Заводской номер: 01023-10516 Количество на модель: 5
01023-10516
5
12

Номер детали на чертеже:

12

HOSE

Заводской номер: 22L-04-31160 Количество на модель: 1
22L-04-31160
1
13

Номер детали на чертеже:

13

CLAMP

Заводской номер: 22K-04-21190 Количество на модель: 2
22K-04-21190
2
14

Номер детали на чертеже:

14

BRACKET

Заводской номер: 22F-04-31250 Количество на модель: 1
22F-04-31250
1
15

Номер детали на чертеже:

15

VALVE

Заводской номер: 07700-50240 Количество на модель: 1
07700-50240
1
16

Номер детали на чертеже:

16

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
17

Номер детали на чертеже:

17

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
18

Номер детали на чертеже:

18

CLAMP

Заводской номер: 22L-62-13430 Количество на модель: 1
22L-62-13430
1
19

Номер детали на чертеже:

19

NIPPLE

Заводской номер: 22F-04-31240 Количество на модель: 1
22F-04-31240
1
20

Номер детали на чертеже:

20

ELBOW

Заводской номер: 124-04-21250 Количество на модель: 1
124-04-21250
1
21

Номер детали на чертеже:

21

CUSHION

Заводской номер: 22L-04-21151 Количество на модель: 1
22L-04-21151
1
22

Номер детали на чертеже:

22

BAND

Заводской номер: 22F-04-31130 Количество на модель: 1
22F-04-31130
1
23

Номер детали на чертеже:

23

NUT

Заводской номер: 01580-10806 Количество на модель: 2
01580-10806
2
24

Номер детали на чертеже:

24

WASHER

Заводской номер: 01643-30823 Количество на модель: 1
01643-30823
1
