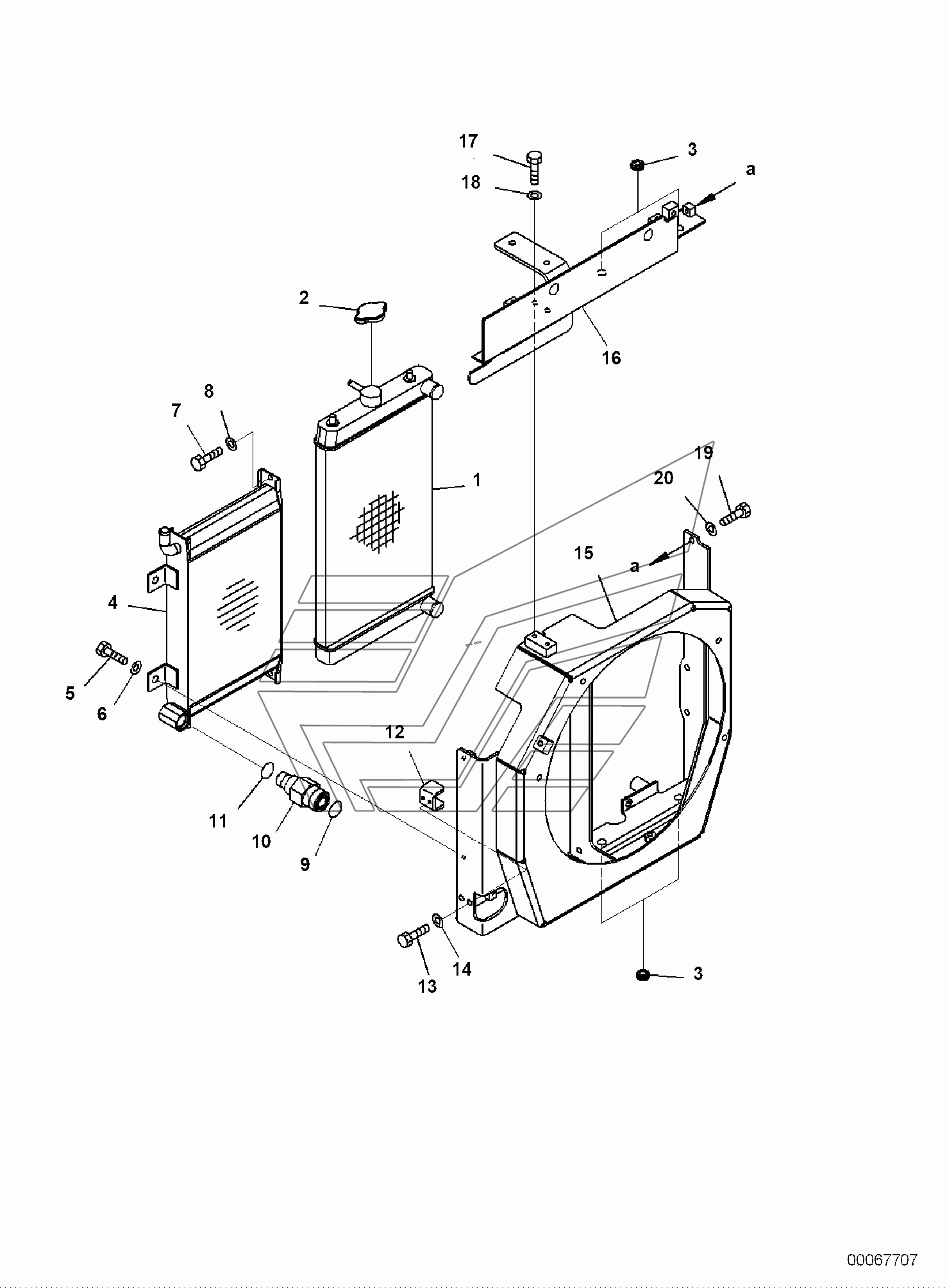

COOLING SYSTEM, FOR AIR CONDITIONER, RADIATOR AND OIL COOLER PC35MR-3. Каталог 2010г.

COOLING SYSTEM, RADIATOR PIPING PC35MR-3 COOLING SYSTEM, FOR AIR CONDITIONER, RADIATOR SHEET PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

RADIATOR, ASSEMBLY

Заводской номер: 22L-03-21111 Количество на модель: 1
22L-03-21111
1
2

Номер детали на чертеже:

2

CAP

Заводской номер: 203-03-51360 Количество на модель: 1
203-03-51360
1
3

Номер детали на чертеже:

3

GROMMET

Заводской номер: 08037-01008 Количество на модель: 4
08037-01008
4
4

Номер детали на чертеже:

4

OIL COOLER

Заводской номер: 22F-03-31140 Количество на модель: 1
22F-03-31140
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-80816 Количество на модель: 2
01010-80816
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
9

Номер детали на чертеже:

9

O-ring

Заводской номер: 207-62-64740 Количество на модель: 1
207-62-64740
1
10

Номер детали на чертеже:

10

UNION

Заводской номер: 22L-62-22621 Количество на модель: 1
22L-62-22621
1
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 07002-12434 Количество на модель: 1
07002-12434
1
12

Номер детали на чертеже:

12

PLATE

Заводской номер: 22F-03-31131 Количество на модель: 1
22F-03-31131
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-80812 Количество на модель: 2
01010-80812
2
15

Номер детали на чертеже:

15

FRAME

Заводской номер: 22F-979-3111 Количество на модель: 1
22F-979-3111
1
16

Номер детали на чертеже:

16

BRACKET

Заводской номер: 22F-03-31121 Количество на модель: 1
22F-03-31121
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-80820 Количество на модель: 2
01010-80820
2
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-D0820 Количество на модель: 1
01010-D0820
1
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-70823 Количество на модель: 1
01643-70823
1
COOLING SYSTEM, RADIATOR PIPING PC35MR-3 COOLING SYSTEM, FOR AIR CONDITIONER, RADIATOR SHEET PC35MR-3
