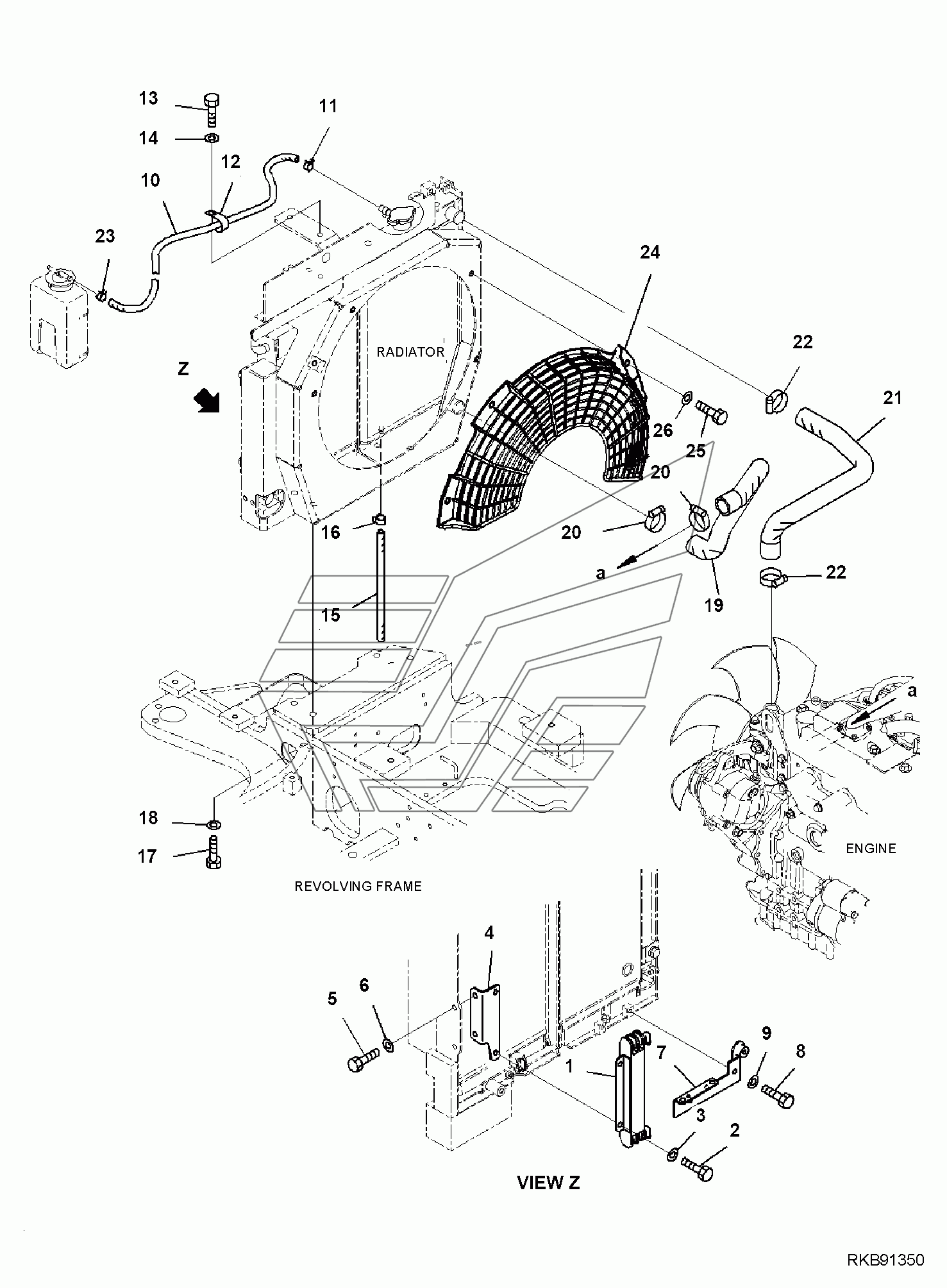

COOLING SYSTEM, RADIATOR PIPING PC35MR-3. Каталог 2010г.

COOLING SYSTEM, RADIATOR SHEET PC35MR-3 COOLING SYSTEM, FOR AIR CONDITIONER, RADIATOR AND OIL COOLER PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
10
11
12
13
15
17
18
19
20
21
24

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

OIL COOLER

Заводской номер: 22F-03-31151 Количество на модель: 1
22F-03-31151
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-80820 Количество на модель: 2
01010-80820
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 22F-03-31270 Количество на модель: 1
22F-03-31270
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-D0820 Количество на модель: 2
01010-D0820
2
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-70823 Количество на модель: 2
01643-70823
2
7

Номер детали на чертеже:

7

BRACKET

Заводской номер: 22F-03-31281 Количество на модель: 1
22F-03-31281
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-80816 Количество на модель: 2
01010-80816
2
10

Номер детали на чертеже:

10

HOSE

Заводской номер: 22F-03-31260 Количество на модель: 1
22F-03-31260
1
11

Номер детали на чертеже:

11

CLIP

Заводской номер: 07285-00115 Количество на модель: 1
07285-00115
1
12

Номер детали на чертеже:

12

CLIP

Заводской номер: 04434-51208 Количество на модель: 1
04434-51208
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-80812 Количество на модель: 1
01010-80812
1
15

Номер детали на чертеже:

15

HOSE

Заводской номер: 22L-03-21180 Количество на модель: 1
22L-03-21180
1
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81030 Количество на модель: 4
01010-81030
4
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
19

Номер детали на чертеже:

19

HOSE

Заводской номер: 22L-03-21163 Количество на модель: 1
22L-03-21163
1
20

Номер детали на чертеже:

20

CLAMP

Заводской номер: 22K-03-21450 Количество на модель: 2
22K-03-21450
2
21

Номер детали на чертеже:

21

HOSE

Заводской номер: 22L-03-21171 Количество на модель: 1
22L-03-21171
1
24

Номер детали на чертеже:

24

WIRE NET

Заводской номер: 22F-03-31212 Количество на модель: 1
22F-03-31212
1
