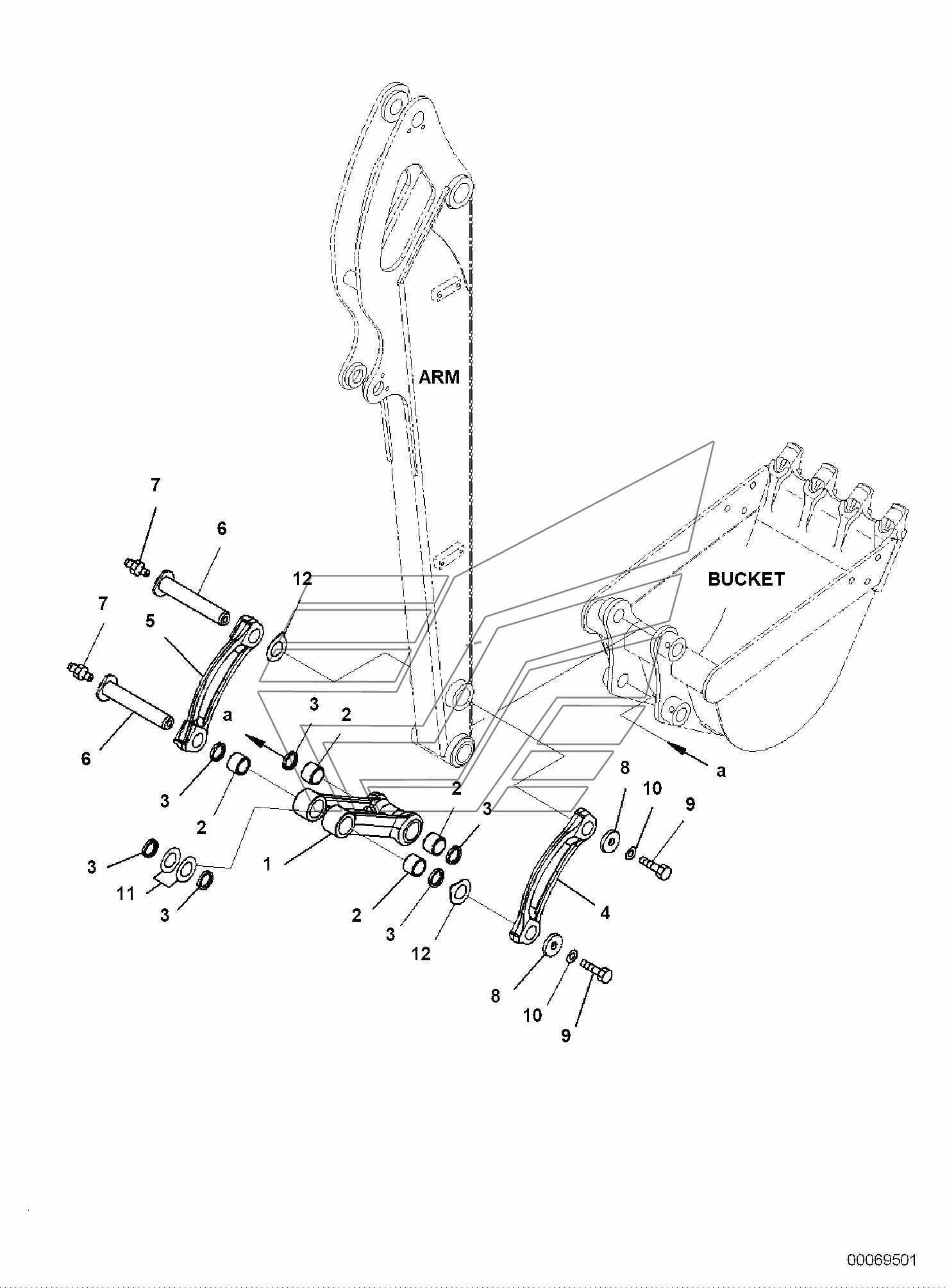

BUCKET LINK PC35MR-3. Каталог 2010г.

ARM, 1610MM, 2-ATTACHMENT, PIN AND PIPING PC35MR-3 BUCKET LINK, WITH HOOK PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

LINK, ASSEMBLY

Заводской номер: 22F-70-32700 Количество на модель: 1
22F-70-32700
1
1

Номер детали на чертеже:

1

LINK

Заводской номер: 22L-70-21570 Количество на модель: 1
22L-70-21570
1
2

Номер детали на чертеже:

2

BUSHING

Заводской номер: 22F-70-33831 Количество на модель: 4
22F-70-33831
4
3

Номер детали на чертеже:

3

SEAL, DUST

Заводской номер: 07145-00035 Количество на модель: 6
07145-00035
6
4

Номер детали на чертеже:

4

LINK, L.H.

Заводской номер: 22L-70-21810 Количество на модель: 1
22L-70-21810
1
5

Номер детали на чертеже:

5

LINK, R.H.

Заводской номер: 22L-70-21820 Количество на модель: 1
22L-70-21820
1
6

Номер детали на чертеже:

6

PIN

Заводской номер: 21U-70-31741 Количество на модель: 2
21U-70-31741
2
7

Номер детали на чертеже:

7

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 2
07020-00000
2
8

Номер детали на чертеже:

8

PLATE

Заводской номер: 20S-70-71270 Количество на модель: 2
20S-70-71270
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81635 Количество на модель: 2
01010-81635
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31645 Количество на модель: 2
01643-31645
2
11

Номер детали на чертеже:

11

SHIM, 2.500 mm

Заводской номер: 20S-70-71491 Количество на модель: 2
20S-70-71491
2
12

Номер детали на чертеже:

12

SPACER

Заводской номер: 22L-70-21580 Количество на модель: 2
22L-70-21580
2
ARM, 1610MM, 2-ATTACHMENT, PIN AND PIPING PC35MR-3 BUCKET LINK, WITH HOOK PC35MR-3
