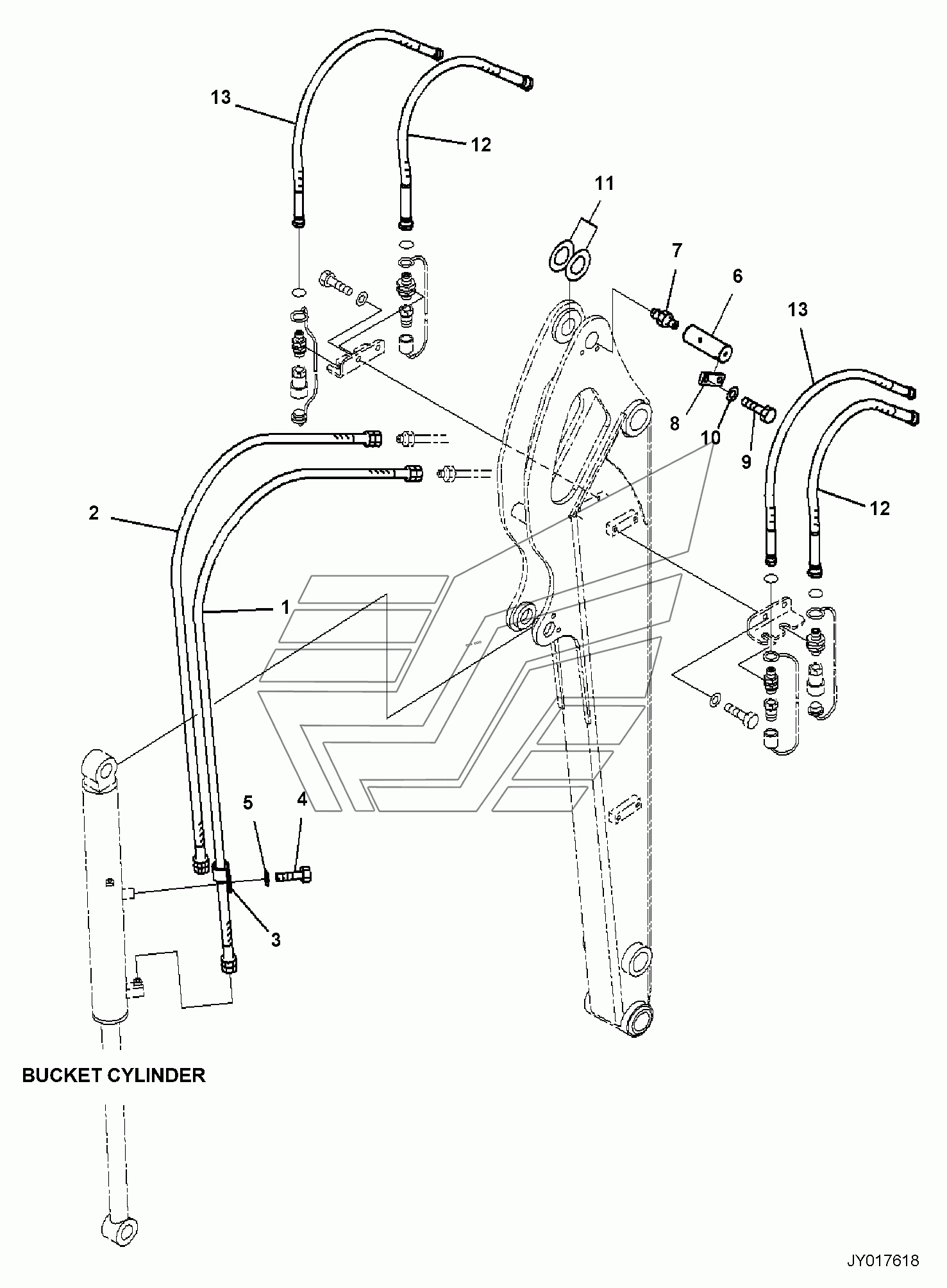

ARM, 1610MM, 2-ATTACHMENT, PIN AND PIPING PC35MR-3. Каталог 2010г.

ARM, 1610MM, 2-ATTACHMENT, BUCKET CYLINDER, INNER PARTS PC35MR-3 BUCKET LINK PC35MR-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

SHIM, 0.500 mm

Заводской номер: 22F-70-31290 Количество на модель: 1
22F-70-31290
1
1

Номер детали на чертеже:

1

HOSE

Заводской номер: 22F-943-3241 Количество на модель: 1
22F-943-3241
1
2

Номер детали на чертеже:

2

HOSE

Заводской номер: 22F-943-3231 Количество на модель: 1
22F-943-3231
1
3

Номер детали на чертеже:

3

CLIP

Заводской номер: 04434-52110 Количество на модель: 1
04434-52110
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81020 Количество на модель: 1
01010-81020
1
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31032 Количество на модель: 1
01643-31032
1
6

Номер детали на чертеже:

6

PIN

Заводской номер: 22F-70-31240 Количество на модель: 1
22F-70-31240
1
7

Номер детали на чертеже:

7

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
8

Номер детали на чертеже:

8

BLOCK

Заводской номер: 04082-00212 Количество на модель: 1
04082-00212
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
11

Номер детали на чертеже:

11

SHIM, 1.000 MM

Заводской номер: 21U-70-11740 Количество на модель: 2
21U-70-11740
2
12

Номер детали на чертеже:

12

HOSE

Заводской номер: 02765-20408 Количество на модель: 2
02765-20408
2
13

Номер детали на чертеже:

13

HOSE

Заводской номер: 22F-973-3771 Количество на модель: 2
22F-973-3771
2
ARM, 1610MM, 2-ATTACHMENT, BUCKET CYLINDER, INNER PARTS PC35MR-3 BUCKET LINK PC35MR-3
