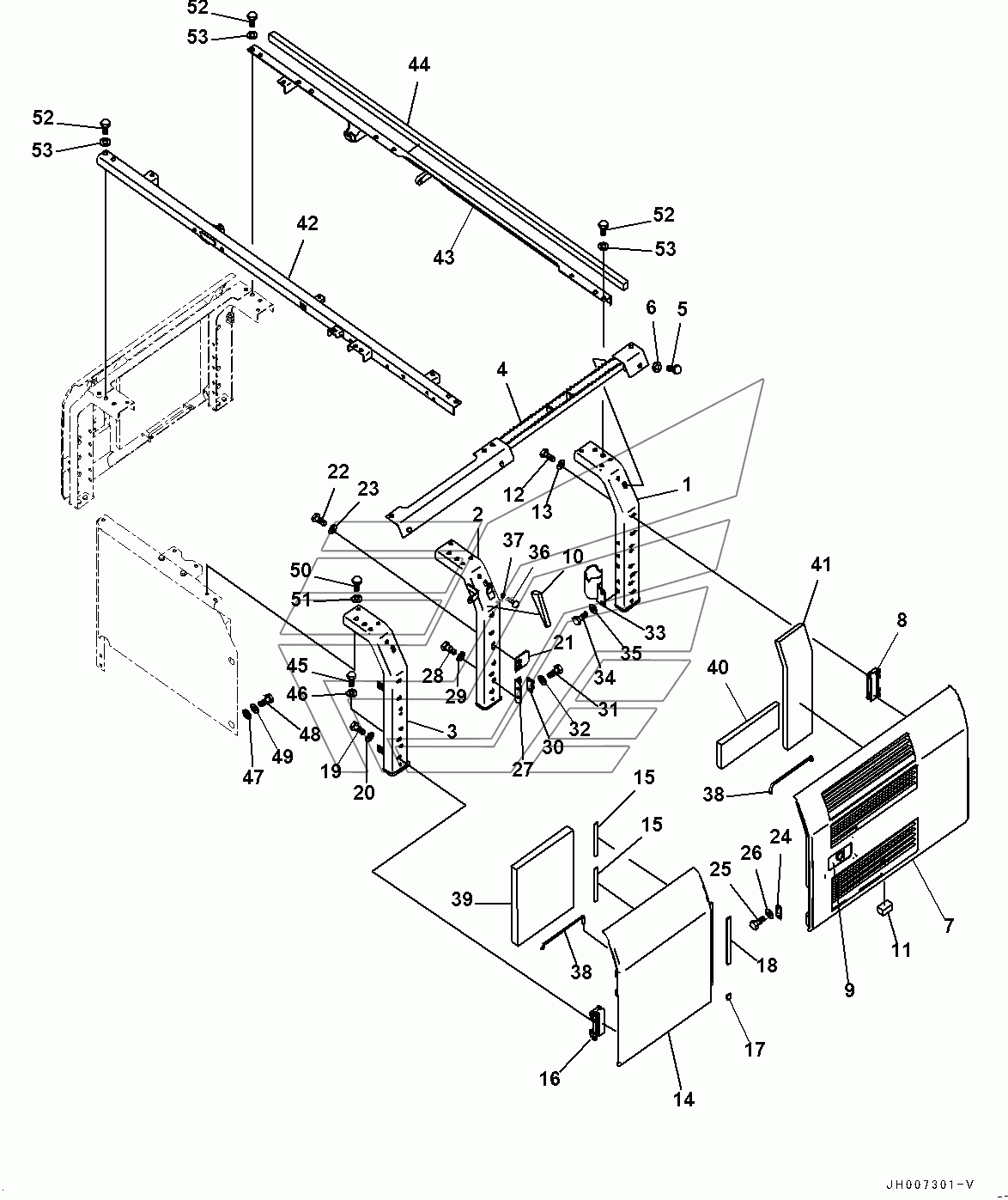

Side Cover L.H. (#100001-) PC220LC-8MO. Каталог 2010г.

Machine Cab Frame, (#100013-) PC220LC-8MO Side Cover L.H. (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Lock Assembly

Заводской номер: 20Y-54-77130 Количество на модель: 1
20Y-54-77130
1
1

Номер детали на чертеже:

1

Frame

Заводской номер: 20Y-54-71312 Количество на модель: 1
20Y-54-71312
1
2

Номер детали на чертеже:

2

Frame

Заводской номер: 206-54-25160 Количество на модель: 1
206-54-25160
1
3

Номер детали на чертеже:

3

Frame

Заводской номер: 20Y-54-71331 Количество на модель: 1
20Y-54-71331
1
4

Номер детали на чертеже:

4

Frame

Заводской номер: 20Y-54-71341 Количество на модель: 1
20Y-54-71341
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81225 Количество на модель: 3
01010-81225
3
6

Номер детали на чертеже:

6

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
7

Номер детали на чертеже:

7

Cover

Заводской номер: 206-54-25290 Количество на модель: 1
206-54-25290
1
8

Номер детали на чертеже:

8

Hinge, Welded

Заводской номер: 20Y-54-63414 Количество на модель: 2
20Y-54-63414
2
9

Номер детали на чертеже:

9

Lock, Welded

Заводской номер: 20Y-54-77160 Количество на модель: 1
20Y-54-77160
1
10

Номер детали на чертеже:

10

Sheet

Заводской номер: 20Y-54-72870 Количество на модель: 1
20Y-54-72870
1
11

Номер детали на чертеже:

11

Sheet

Заводской номер: 206-54-24290 Количество на модель: 1
206-54-24290
1
14

Номер детали на чертеже:

14

Cover

Заводской номер: 206-54-21261 Количество на модель: 1
206-54-21261
1
15

Номер детали на чертеже:

15

SHEET

Заводской номер: 20Y-54-63390 Количество на модель: 2
20Y-54-63390
2
17

Номер детали на чертеже:

17

Sheet

Заводской номер: 20Y-54-73841 Количество на модель: 1
20Y-54-73841
1
18

Номер детали на чертеже:

18

Sheet

Заводской номер: 20Y-54-73752 Количество на модель: 1
20Y-54-73752
1
21

Номер детали на чертеже:

21

PLATE

Заводской номер: 20Y-54-61470 Количество на модель: 1
20Y-54-61470
1
24

Номер детали на чертеже:

24

DOVE TAIL

Заводской номер: 205-54-53550 Количество на модель: 1
205-54-53550
1
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-80612 Количество на модель: 2
01010-80612
2
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 01643-30623 Количество на модель: 2
01643-30623
2
27

Номер детали на чертеже:

27

BRACKET

Заводской номер: 20Y-54-28170 Количество на модель: 1
20Y-54-28170
1
30

Номер детали на чертеже:

30

DOVE TAIL

Заводской номер: 205-54-51971 Количество на модель: 1
205-54-51971
1
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 01010-80616 Количество на модель: 2
01010-80616
2
33

Номер детали на чертеже:

33

Bracket

Заводской номер: 20Y-54-61372 Количество на модель: 1
20Y-54-61372
1
36

Номер детали на чертеже:

36

STOPPER

Заводской номер: 20Y-54-11611 Количество на модель: 2
20Y-54-11611
2
37

Номер детали на чертеже:

37

NUT

Заводской номер: 01580-11008 Количество на модель: 2
01580-11008
2
38

Номер детали на чертеже:

38

BAR

Заводской номер: 20Y-54-29232 Количество на модель: 2
20Y-54-29232
2
39

Номер детали на чертеже:

39

Sheet

Заводской номер: 20Y-54-71361 Количество на модель: 1
20Y-54-71361
1
40

Номер детали на чертеже:

40

Sheet

Заводской номер: 20Y-54-72750 Количество на модель: 1
20Y-54-72750
1
41

Номер детали на чертеже:

41

Sheet

Заводской номер: 20Y-54-72740 Количество на модель: 1
20Y-54-72740
1
42

Номер детали на чертеже:

42

Frame

Заводской номер: 206-54-42410 Количество на модель: 1
206-54-42410
1
42

Номер детали на чертеже:

42

Frame

Заводской номер: 20Y-54-74831 Количество на модель: 1
20Y-54-74831
1
43

Номер детали на чертеже:

43

Frame

Заводской номер: Frame Количество на модель: 1
Frame
1
44

Номер детали на чертеже:

44

Sheet

Заводской номер: 20Y-54-71241 Количество на модель: 1
20Y-54-71241
1
45

Номер детали на чертеже:

45

BOLT

Заводской номер: 01010-81230 Количество на модель: 6
01010-81230
6
47

Номер детали на чертеже:

47

COLLAR

Заводской номер: 20Y-54-12550 Количество на модель: 2
20Y-54-12550
2
Machine Cab Frame, (#100013-) PC220LC-8MO Side Cover L.H. (#100001-) PC220LC-8MO
