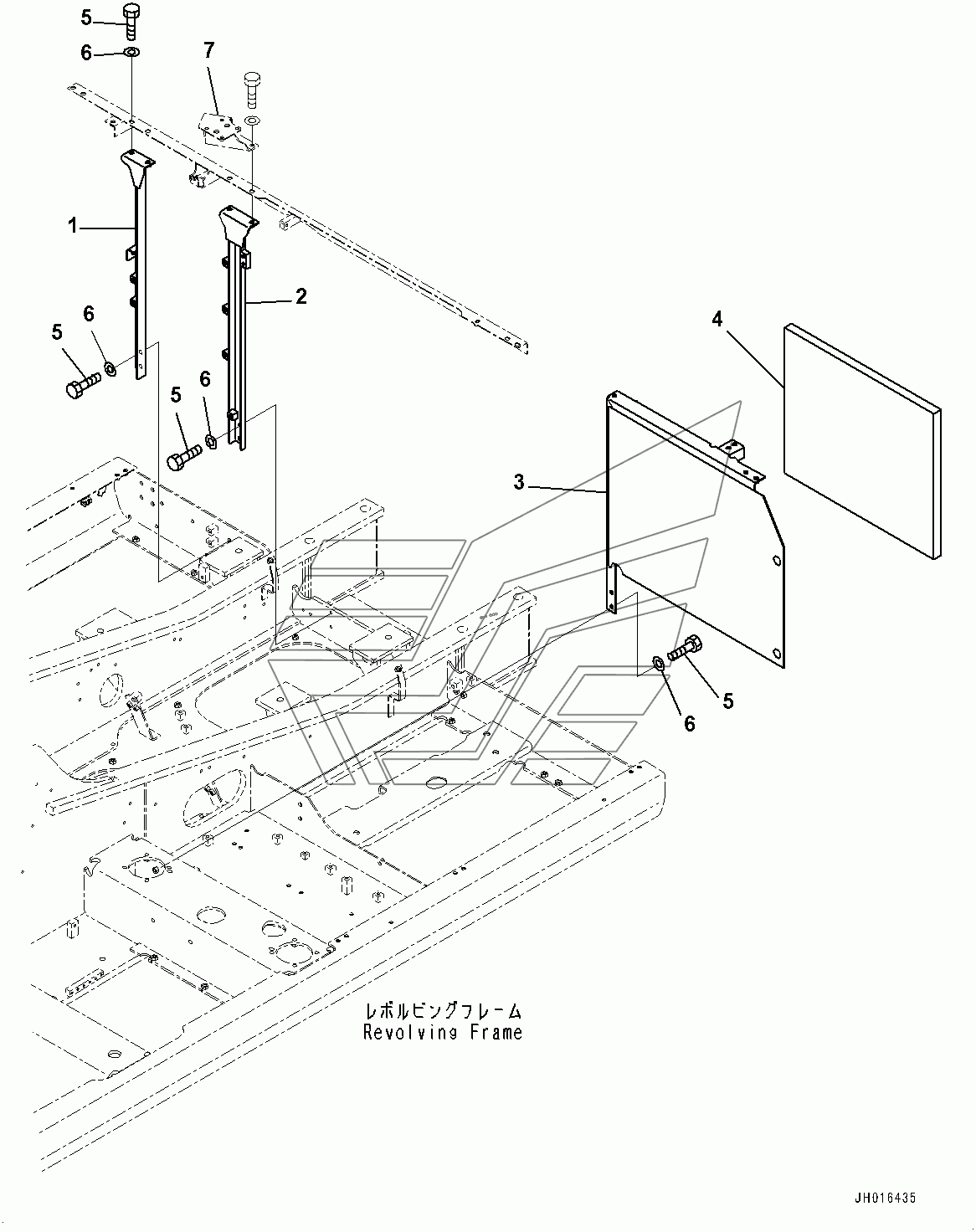

Machine Cab Frame, (#100013-) PC220LC-8MO. Каталог 2010г.

Machine Cab Frame, (#100001-100012) PC220LC-8MO Side Cover L.H. (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Frame 1 100001-

Заводской номер: 0Y-54-71211 Количество на модель: 1
0Y-54-71211
1
2

Номер детали на чертеже:

2

Frame 1 100001-

Заводской номер: 0Y-54-72431 Количество на модель: 1
0Y-54-72431
1
3

Номер детали на чертеже:

3

Frame 1 100001-

Заводской номер: 0Y-54-76620 Количество на модель: 1
0Y-54-76620
1
4

Номер детали на чертеже:

4

Sheet 1 100001-

Заводской номер: 0Y-54-61760 Количество на модель: 1
0Y-54-61760
1
5

Номер детали на чертеже:

5

Bolt 2 100013-100026

Заводской номер: 1010-81230 Количество на модель: 8
1010-81230
8
6

Номер детали на чертеже:

6

Washer 3 100001-100001

Заводской номер: 1643-31232 Количество на модель: 8
1643-31232
8
7

Номер детали на чертеже:

7

Bracket

Заводской номер: 20Y-54-77590 Количество на модель: 0
20Y-54-77590
0
