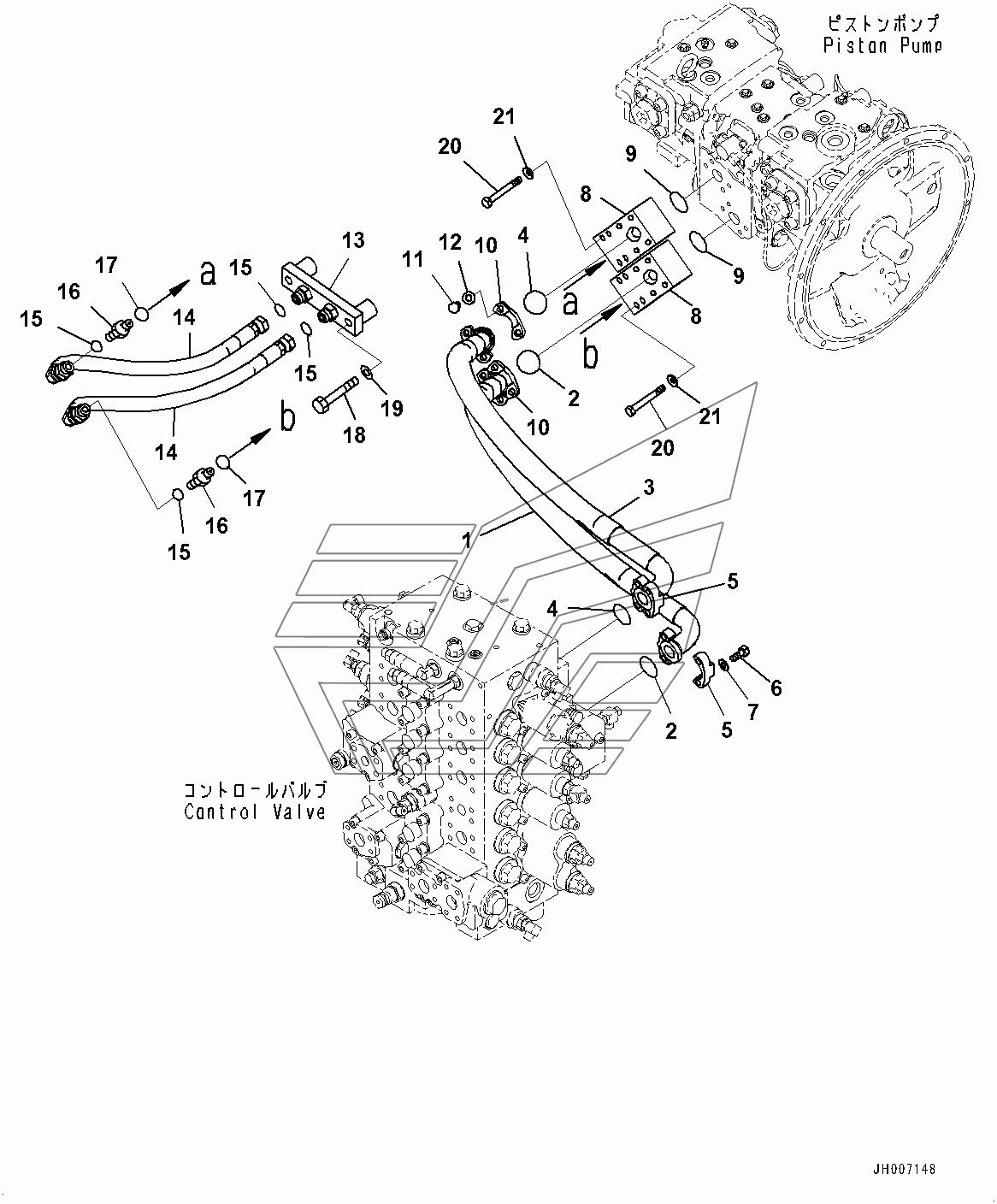

Delivery Piping (#100001-) PC220LC-8MO. Каталог 2010г.

Delivery Piping (#100001-) PC220LC-8MO Oil Cooler Piping (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7
8
13
14
15
16
17
18
19
20
21

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose, Flange Type

Заводской номер: 07084-01AA9 Количество на модель: 1
07084-01AA9
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
3

Номер детали на чертеже:

3

Hose

Заводской номер: 20Y-62-52690 Количество на модель: 1
20Y-62-52690
1
5

Номер детали на чертеже:

5

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
8

Номер детали на чертеже:

8

Block

Заводской номер: 20Y-62-54130 Количество на модель: 2
20Y-62-54130
2
13

Номер детали на чертеже:

13

Bracket

Заводской номер: 20Y-62-54140 Количество на модель: 1
20Y-62-54140
1
14

Номер детали на чертеже:

14

Hose, Face Seal Type

Заводской номер: 02779-004A6 Количество на модель: 2
02779-004A6
2
15

Номер детали на чертеже:

15

O-ring

Заводской номер: 02896-61012 Количество на модель: 4
02896-61012
4
16

Номер детали на чертеже:

16

UNION

Заводской номер: 02781-00422 Количество на модель: 2
02781-00422
2
17

Номер детали на чертеже:

17

O-ring

Заводской номер: 07002-62034 Количество на модель: 2
07002-62034
2
18

Номер детали на чертеже:

18

BOLT

Заводской номер: 01010-81275 Количество на модель: 2
01010-81275
2
19

Номер детали на чертеже:

19

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
20

Номер детали на чертеже:

20

BOLT

Заводской номер: 01011-81025 Количество на модель: 8
01011-81025
8
21

Номер детали на чертеже:

21

WASHER

Заводской номер: 01643-31032 Количество на модель: 8
01643-31032
8
