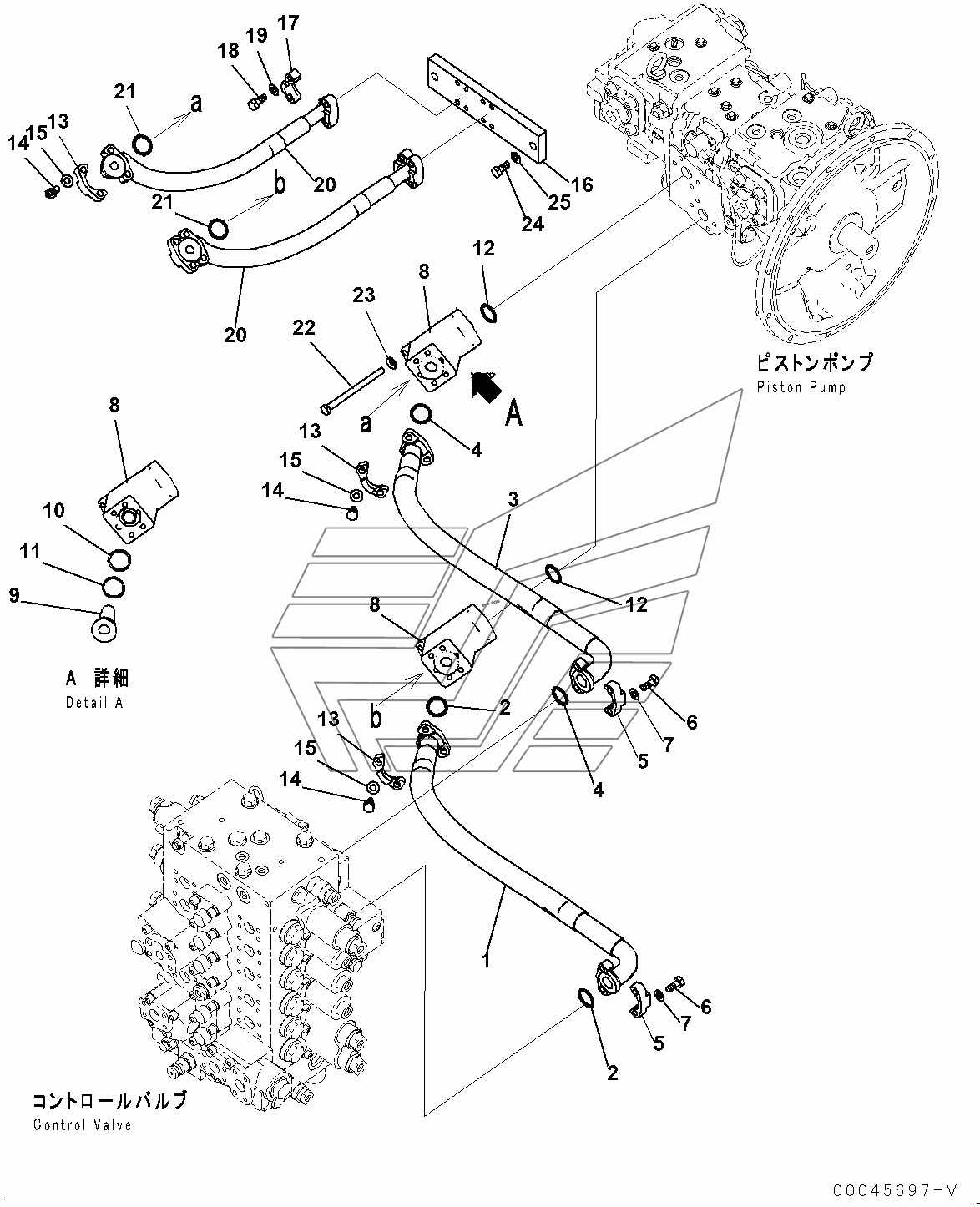

Delivery Piping (#100001-) PC220LC-8MO. Каталог 2010г.

Suction Piping (#100001-) PC220LC-8MO Delivery Piping (#100001-) PC220LC-8MO

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
5
6
7
8
9
10
11
12
16
17
20
22
23
24
25

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Hose

Заводской номер: 20Y-62-51630 Количество на модель: 1
20Y-62-51630
1
2

Номер детали на чертеже:

2

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
3

Номер детали на чертеже:

3

Hose

Заводской номер: 20Y-62-51640 Количество на модель: 1
20Y-62-51640
1
5

Номер детали на чертеже:

5

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
8

Номер детали на чертеже:

8

Filter Assembly

Заводской номер: 20Y-60-41500 Количество на модель: 2
20Y-60-41500
2
9

Номер детали на чертеже:

9

ELEMENT

Заводской номер: 20Y-60-31430 Количество на модель: 1
20Y-60-31430
1
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 07000-12035 Количество на модель: 1
07000-12035
1
11

Номер детали на чертеже:

11

RING,BACK-UP

Заводской номер: 21K-62-72790 Количество на модель: 1
21K-62-72790
1
12

Номер детали на чертеже:

12

O-RING

Заводской номер: 07000-13035 Количество на модель: 2
07000-13035
2
16

Номер детали на чертеже:

16

Bracket

Заводской номер: 20Y-62-52474 Количество на модель: 1
20Y-62-52474
1
17

Номер детали на чертеже:

17

FLANGE

Заводской номер: 07371-30640 Количество на модель: 4
07371-30640
4
20

Номер детали на чертеже:

20

Hose

Заводской номер: 20Y-62-52461 Количество на модель: 2
20Y-62-52461
2
22

Номер детали на чертеже:

22

BOLT

Заводской номер: 01011-81040 Количество на модель: 8
01011-81040
8
23

Номер детали на чертеже:

23

WASHER

Заводской номер: 01643-31032 Количество на модель: 8
01643-31032
8
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81245 Количество на модель: 2
01010-81245
2
25

Номер детали на чертеже:

25

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
