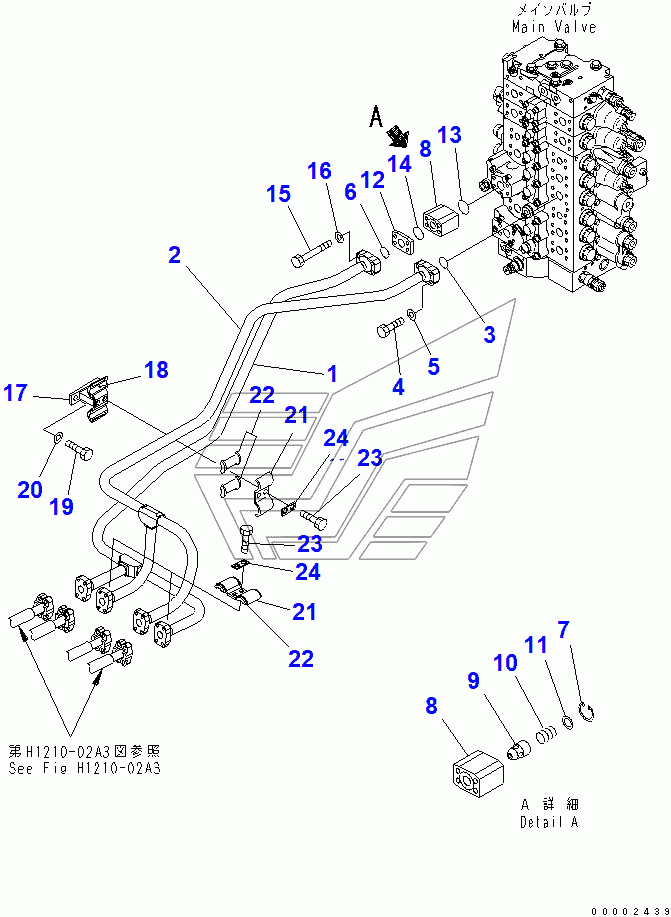

BOOM LINE (BOOM LINES) (FOR ROTARY ARM) PC200-7-AA. Каталог 2010г.

BOOM LINE (BOOM LINES) (BLADE SPEC.) PC200-7-AA BOOM LINE (BOOM HOSE) PC200-7-AA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

VALVE ASS'Y

Заводской номер: 20Y-60-22400 Количество на модель: 1
20Y-60-22400
1
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-46310 Количество на модель: 1
20Y-62-46310
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 20Y-62-46320 Количество на модель: 1
20Y-62-46320
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 21T-09-11460 Количество на модель: 1
21T-09-11460
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 07372-21040 Количество на модель: 4
07372-21040
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
7

Номер детали на чертеже:

7

RING

Заводской номер: 04065-02812 Количество на модель: 1
04065-02812
1
8

Номер детали на чертеже:

8

BODY, VALVE

Заводской номер: BODY Количество на модель: 1
BODY
1
9

Номер детали на чертеже:

9

POPPET

Заводской номер: 20Y-60-22410 Количество на модель: 1
20Y-60-22410
1
10

Номер детали на чертеже:

10

SPRING

Заводской номер: 205-60-51310 Количество на модель: 1
205-60-51310
1
11

Номер детали на чертеже:

11

SEAT

Заводской номер: 205-60-51320 Количество на модель: 1
205-60-51320
1
12

Номер детали на чертеже:

12

FLANGE

Заводской номер: 208-60-12150 Количество на модель: 1
208-60-12150
1
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 21T-09-11470 Количество на модель: 1
21T-09-11470
1
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01011-81015 Количество на модель: 4
01011-81015
4
16

Номер детали на чертеже:

16

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
17

Номер детали на чертеже:

17

CLAMP

Заводской номер: 20Y-62-41281 Количество на модель: 1
20Y-62-41281
1
18

Номер детали на чертеже:

18

SEAT

Заводской номер: 20Y-62-13760 Количество на модель: 2
20Y-62-13760
2
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81235 Количество на модель: 2
01010-81235
2
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
21

Номер детали на чертеже:

21

CLAMP

Заводской номер: 20Y-62-13230 Количество на модель: 3
20Y-62-13230
3
24

Номер детали на чертеже:

24

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 3
20Y-62-13450
3
BOOM LINE (BOOM LINES) (BLADE SPEC.) PC200-7-AA BOOM LINE (BOOM HOSE) PC200-7-AA
