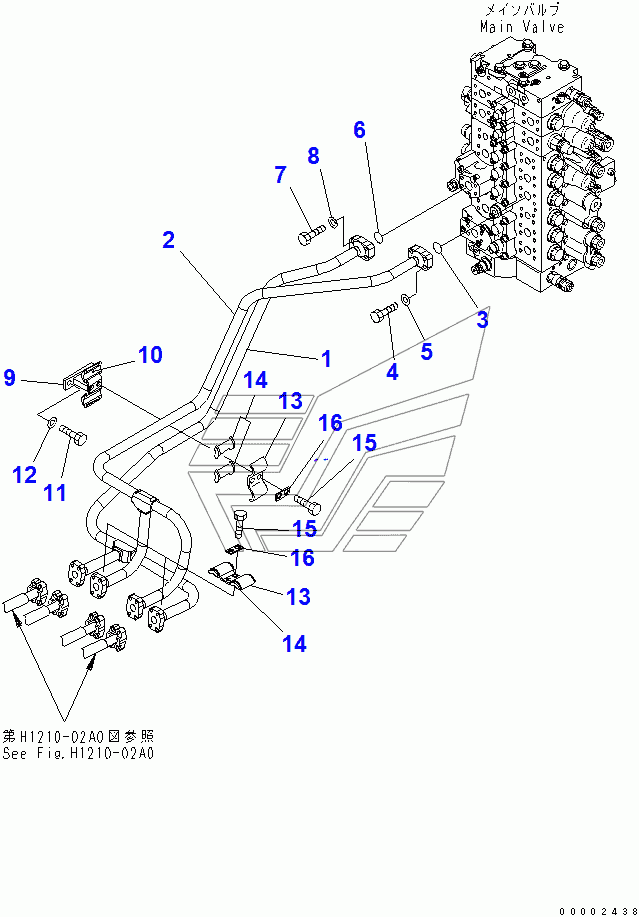

BOOM LINE (BOOM LINES) (BLADE SPEC.) PC200-7-AA. Каталог 2010г.

BOOM LINE (BOOM LINES) PC200-7-AA BOOM LINE (BOOM LINES) (FOR ROTARY ARM) PC200-7-AA

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
9
10
11
12
13
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-62-27810 Количество на модель: 1
20Y-62-27810
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 20Y-62-41150 Количество на модель: 1
20Y-62-41150
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 21T-09-11460 Количество на модель: 1
21T-09-11460
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 07372-21040 Количество на модель: 4
07372-21040
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 20Y-62-41281 Количество на модель: 1
20Y-62-41281
1
10

Номер детали на чертеже:

10

SEAT

Заводской номер: 20Y-62-13760 Количество на модель: 2
20Y-62-13760
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81235 Количество на модель: 2
01010-81235
2
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
13

Номер детали на чертеже:

13

CLAMP

Заводской номер: 20Y-62-13230 Количество на модель: 3
20Y-62-13230
3
16

Номер детали на чертеже:

16

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 3
20Y-62-13450
3
