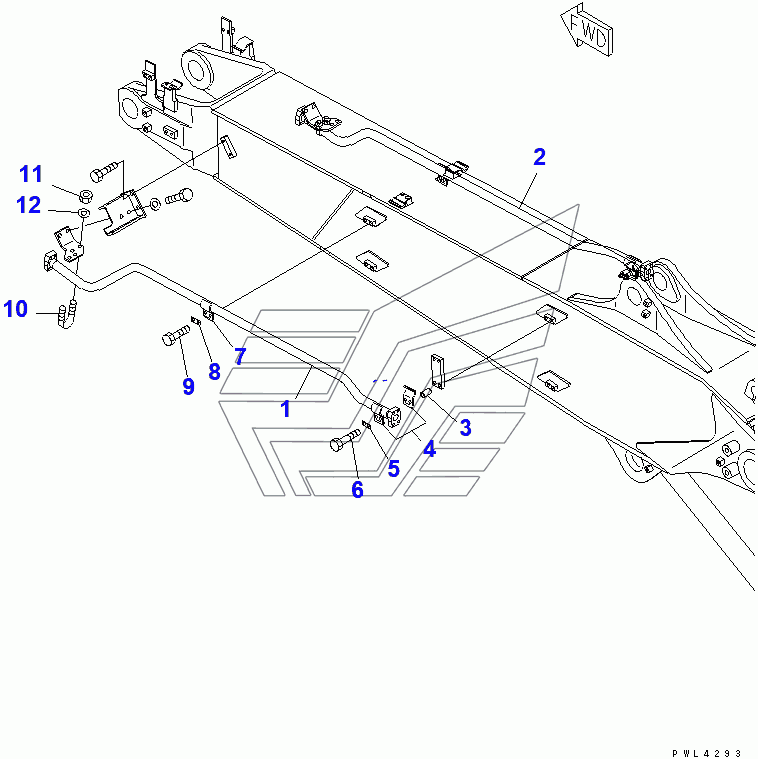

BOOM (SECOND BOOM) (BUCKET LUBRICATING AND ROTATION LINE) (2-P BOOM + ATT. PIPING + ROTATION ARM) PC200-6. Каталог 2010г.

BOOM (SECOND BOOM) (BUCKET LUBRICATING AND ROTATION LINE) (2-P BOOM + ATT. PIPING + ROTATION ARM) PC200-6 BOOM (CONNECT PIN AND BOOM CYLINDER NO.2) (2-PIECE BOOM) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
9
10
11
12

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE,L.H.

Заводской номер: 20Y-966-2551 Количество на модель: 1
20Y-966-2551
1
2

Номер детали на чертеже:

2

TUBE,R.H.

Заводской номер: 20Y-966-2561 Количество на модель: 1
20Y-966-2561
1
3

Номер детали на чертеже:

3

COLLAR

Заводской номер: 205-03-71330 Количество на модель: 4
205-03-71330
4
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 207-62-31330 Количество на модель: 4
207-62-31330
4
5

Номер детали на чертеже:

5

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 2
20Y-62-13450
2
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 01010-81285 Количество на модель: 4
01010-81285
4
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
10

Номер детали на чертеже:

10

CLIP

Заводской номер: 07283-23442 Количество на модель: 2
07283-23442
2
11

Номер детали на чертеже:

11

NUT

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
BOOM (SECOND BOOM) (BUCKET LUBRICATING AND ROTATION LINE) (2-P BOOM + ATT. PIPING + ROTATION ARM) PC200-6 BOOM (CONNECT PIN AND BOOM CYLINDER NO.2) (2-PIECE BOOM) PC200-6
