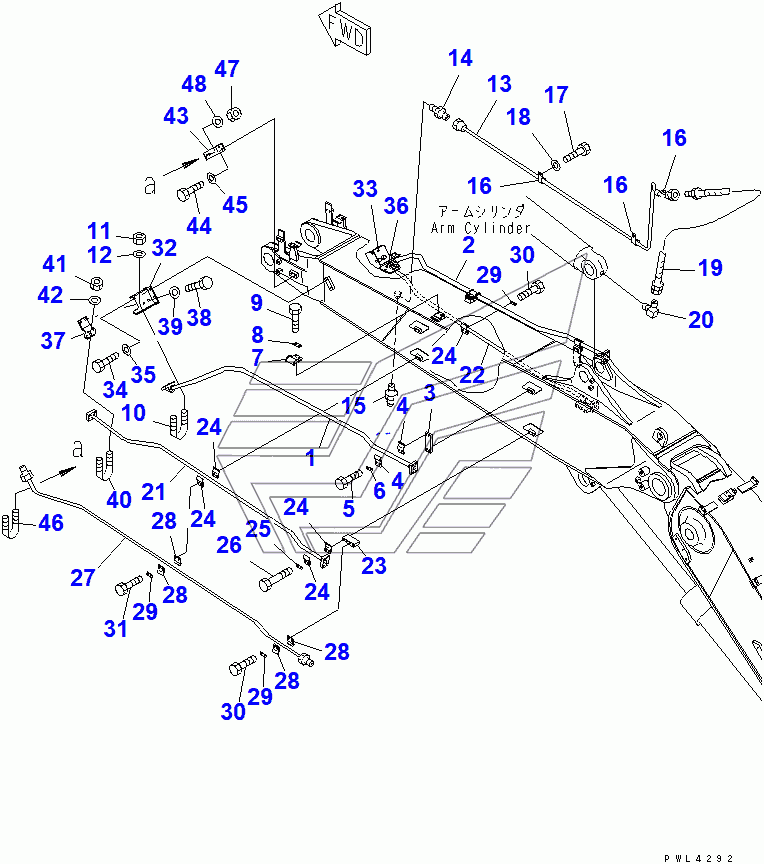

BOOM (SECOND BOOM) (BUCKET LUBRICATING AND ROTATION LINE) (2-P BOOM + ATT. PIPING + ROTATION ARM) PC200-6. Каталог 2010г.

BOOM (BUCKET LINE LUBRICATING LINE AND ATT. LINE SECOND BOOM) (2-PIECE BOOM + ATT. PIPING) PC200-6 BOOM (SECOND BOOM) (BUCKET LUBRICATING AND ROTATION LINE) (2-P BOOM + ATT. PIPING + ROTATION ARM) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE,L.H.

Заводской номер: 20Y-966-2531 Количество на модель: 1
20Y-966-2531
1
2

Номер детали на чертеже:

2

TUBE,R.H.

Заводской номер: 20Y-966-2541 Количество на модель: 1
20Y-966-2541
1
3

Номер детали на чертеже:

3

PLATE

Заводской номер: 20Y-62-24920 Количество на модель: 2
20Y-62-24920
2
4

Номер детали на чертеже:

4

CLAMP

Заводской номер: 20Y-62-13650 Количество на модель: 4
20Y-62-13650
4
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81230 Количество на модель: 4
01010-81230
4
6

Номер детали на чертеже:

6

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 2
20Y-62-13450
2
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 20Y-62-13220 Количество на модель: 2
20Y-62-13220
2
10

Номер детали на чертеже:

10

CLIP

Заводской номер: 07283-22738 Количество на модель: 2
07283-22738
2
11

Номер детали на чертеже:

11

NUT

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
12

Номер детали на чертеже:

12

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
13

Номер детали на чертеже:

13

TUBE

Заводской номер: 20Y-966-2582 Количество на модель: 1
20Y-966-2582
1
14

Номер детали на чертеже:

14

CONNECTOR

Заводской номер: 07214-50813 Количество на модель: 1
07214-50813
1
15

Номер детали на чертеже:

15

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
16

Номер детали на чертеже:

16

CLIP

Заводской номер: 08036-00814 Количество на модель: 3
08036-00814
3
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-81016 Количество на модель: 3
01010-81016
3
19

Номер детали на чертеже:

19

HOSE¤ 440MM

Заводской номер: 20Y-70-11520 Количество на модель: 1
20Y-70-11520
1
20

Номер детали на чертеже:

20

NIPPLE

Заводской номер: 205-70-51390 Количество на модель: 1
205-70-51390
1
21

Номер детали на чертеже:

21

TUBE,L.H.

Заводской номер: 20Y-966-2511 Количество на модель: 1
20Y-966-2511
1
22

Номер детали на чертеже:

22

TUBE,R.H.

Заводской номер: 20Y-966-2521 Количество на модель: 1
20Y-966-2521
1
23

Номер детали на чертеже:

23

BRACKET

Заводской номер: 20Y-966-2990 Количество на модель: 2
20Y-966-2990
2
24

Номер детали на чертеже:

24

CLAMP

Заводской номер: 20Y-966-2270 Количество на модель: 8
20Y-966-2270
8
26

Номер детали на чертеже:

26

BOLT

Заводской номер: 01010-81275 Количество на модель: 4
01010-81275
4
27

Номер детали на чертеже:

27

TUBE

Заводской номер: 20Y-966-2571 Количество на модель: 1
20Y-966-2571
1
28

Номер детали на чертеже:

28

CLAMP

Заводской номер: 20Y-966-2310 Количество на модель: 4
20Y-966-2310
4
31

Номер детали на чертеже:

31

BOLT

Заводской номер: 01010-81235 Количество на модель: 2
01010-81235
2
32

Номер детали на чертеже:

32

BRACKET

Заводской номер: 20Y-62-24780 Количество на модель: 1
20Y-62-24780
1
33

Номер детали на чертеже:

33

BRACKET

Заводской номер: 20Y-62-24790 Количество на модель: 1
20Y-62-24790
1
34

Номер детали на чертеже:

34

BOLT

Заводской номер: 01010-81225 Количество на модель: 4
01010-81225
4
35

Номер детали на чертеже:

35

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
36

Номер детали на чертеже:

36

BRACKET

Заводской номер: 20Y-966-2452 Количество на модель: 1
20Y-966-2452
1
37

Номер детали на чертеже:

37

BRACKET

Заводской номер: 20Y-966-2442 Количество на модель: 1
20Y-966-2442
1
40

Номер детали на чертеже:

40

CLIP

Заводской номер: 07283-22236 Количество на модель: 2
07283-22236
2
43

Номер детали на чертеже:

43

BRACKET

Заводской номер: 20Y-62-24850 Количество на модель: 1
20Y-62-24850
1
46

Номер детали на чертеже:

46

CLIP

Заводской номер: 07283-21529 Количество на модель: 1
07283-21529
1
47

Номер детали на чертеже:

47

NUT

Заводской номер: 01598-00809 Количество на модель: 2
01598-00809
2
48

Номер детали на чертеже:

48

WASHER

Заводской номер: 01643-30823 Количество на модель: 2
01643-30823
2
BOOM (BUCKET LINE LUBRICATING LINE AND ATT. LINE SECOND BOOM) (2-PIECE BOOM + ATT. PIPING) PC200-6 BOOM (SECOND BOOM) (BUCKET LUBRICATING AND ROTATION LINE) (2-P BOOM + ATT. PIPING + ROTATION ARM) PC200-6
