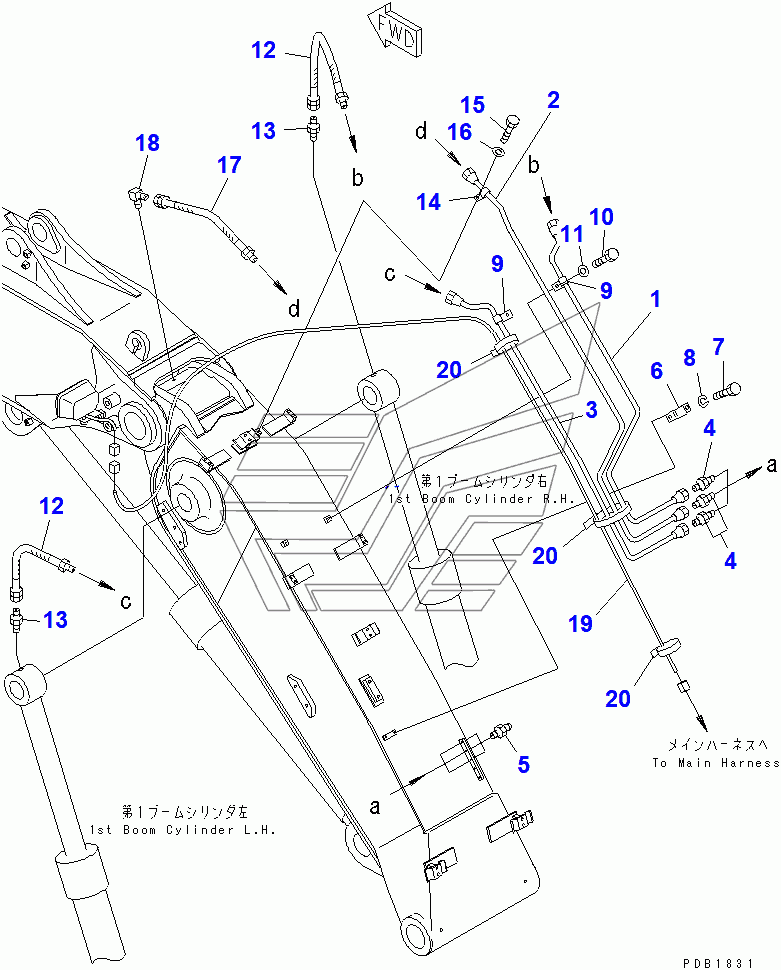

BOOM (LUBRICATING LINE AND WORKING LAMP HARNESS) (2-PIECE BOOM) PC200-6. Каталог 2010г.

BOOM (LUBRICATING LINE AND WORKING LAMP HARNESS)(99112-) PC200-6 BOOM (HD) (ADDITIONAL LINE) (FOR ADDITIONAL PIPING)(80001-99111) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
7
8
9
10
10
11
12
13
19
20

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 20Y-966-2360 Количество на модель: 1
20Y-966-2360
1
2

Номер детали на чертеже:

2

TUBE

Заводской номер: 20Y-966-2350 Количество на модель: 1
20Y-966-2350
1
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 20Y-966-2340 Количество на модель: 1
20Y-966-2340
1
4

Номер детали на чертеже:

4

CONNECTOR

Заводской номер: 20Y-70-11540 Количество на модель: 3
20Y-70-11540
3
5

Номер детали на чертеже:

5

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 3
07020-00000
3
6

Номер детали на чертеже:

6

CLIP

Заводской номер: 205-70-51410 Количество на модель: 1
205-70-51410
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-80612 Количество на модель: 2
01010-80612
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-50612 Количество на модель: 2
01010-50612
2
8

Номер детали на чертеже:

8

WASHER, SPRING

Заводской номер: 01602-20619 Количество на модель: 2
01602-20619
2
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 08036-00814 Количество на модель: 2
08036-00814
2
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-51016 Количество на модель: 2
01010-51016
2
10

Номер детали на чертеже:

10

BOLT

Заводской номер: 01010-81016 Количество на модель: 2
01010-81016
2
11

Номер детали на чертеже:

11

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
12

Номер детали на чертеже:

12

HOSE¤ 440MM

Заводской номер: 20Y-70-11520 Количество на модель: 2
20Y-70-11520
2
13

Номер детали на чертеже:

13

ELBOW

Заводской номер: 205-70-51380 Количество на модель: 2
205-70-51380
2
19

Номер детали на чертеже:

19

WIRE

Заводской номер: 20Y-06-21310 Количество на модель: 1
20Y-06-21310
1
20

Номер детали на чертеже:

20

BAND

Заводской номер: 08034-20414 Количество на модель: 5
08034-20414
5
