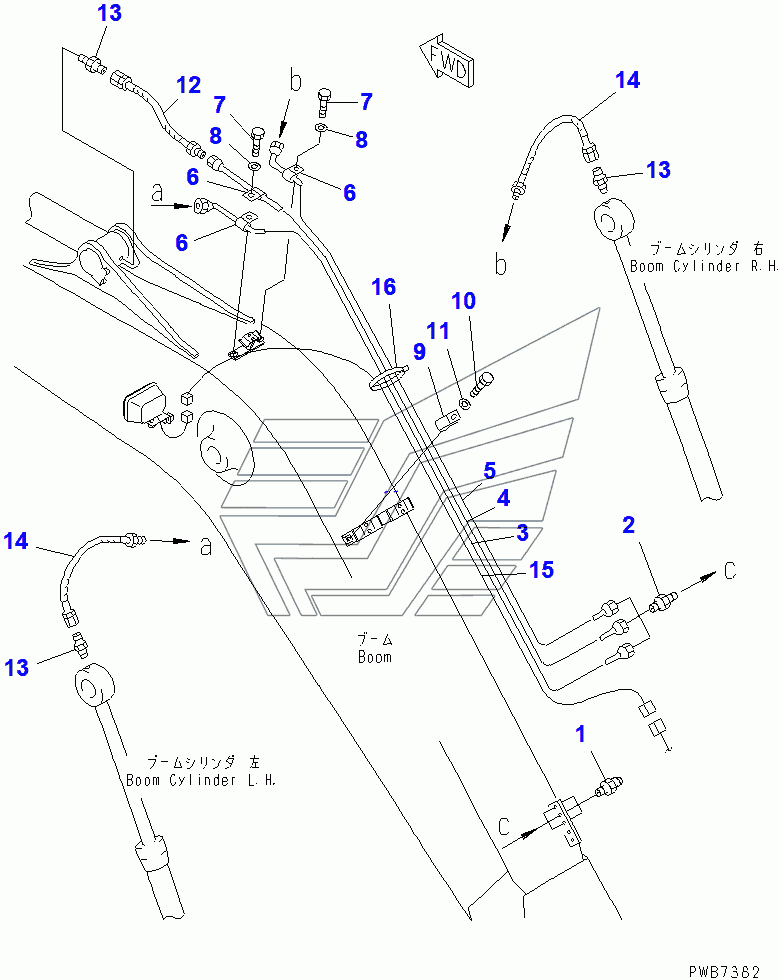

BOOM (LUBRICATING LINE AND WORKING LAMP HARNESS)(99112-) PC200-6. Каталог 2010г.

BOOM (LUBRICATING LINE AND WORKING LAMP HARNESS)(80001-99111) PC200-6 BOOM (LUBRICATING LINE AND WORKING LAMP HARNESS) (2-PIECE BOOM) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
12
13
14
15
16

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 3
07020-00000
3
2

Номер детали на чертеже:

2

CONNECTOR

Заводской номер: 20Y-70-11540 Количество на модель: 3
20Y-70-11540
3
3

Номер детали на чертеже:

3

TUBE

Заводской номер: 20Y-70-22821 Количество на модель: 1
20Y-70-22821
1
4

Номер детали на чертеже:

4

TUBE

Заводской номер: 20Y-70-22831 Количество на модель: 1
20Y-70-22831
1
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 20Y-70-22841 Количество на модель: 1
20Y-70-22841
1
6

Номер детали на чертеже:

6

CLIP

Заводской номер: 08036-00814 Количество на модель: 3
08036-00814
3
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 01010-81220 Количество на модель: 2
01010-81220
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 04434-51712 Количество на модель: 2
04434-51712
2
12

Номер детали на чертеже:

12

HOSE¤ 440MM

Заводской номер: 20Y-70-11520 Количество на модель: 1
20Y-70-11520
1
13

Номер детали на чертеже:

13

NIPPLE

Заводской номер: 205-70-51390 Количество на модель: 3
205-70-51390
3
14

Номер детали на чертеже:

14

HOSE

Заводской номер: 20Y-70-22721 Количество на модель: 2
20Y-70-22721
2
15

Номер детали на чертеже:

15

WIRE

Заводской номер: 20Y-06-21310 Количество на модель: 1
20Y-06-21310
1
16

Номер детали на чертеже:

16

BAND

Заводской номер: 08034-20414 Количество на модель: 5
08034-20414
5
