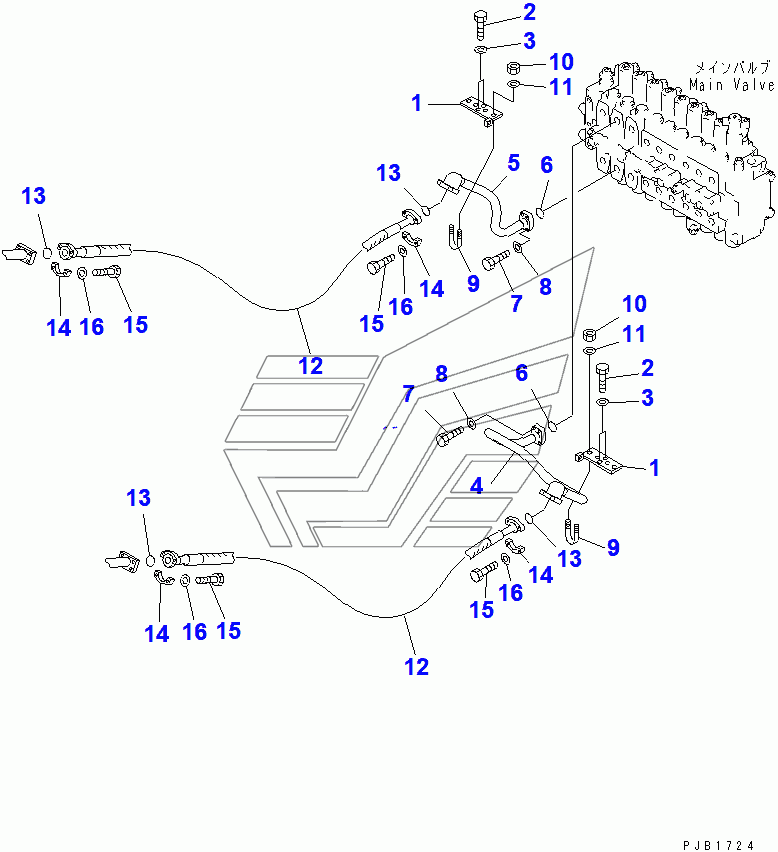

ATTACHMENT LINE (2-PIECE BOOM) PC200-6. Каталог 2010г.

ATTACHMENT LINE (2 ACTUATOR) PC200-6 ATTACHMENT LINE (2-PIECE BOOM + ROTATION ARM) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
2
3
4
5
6
7
8
9
10
12
13
14
15

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 20Y-966-2742 Количество на модель: 2
20Y-966-2742
2
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81035 Количество на модель: 4
01010-81035
4
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-51035 Количество на модель: 4
01010-51035
4
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
4

Номер детали на чертеже:

4

TUBE

Заводской номер: 20Y-966-2651 Количество на модель: 1
20Y-966-2651
1
5

Номер детали на чертеже:

5

TUBE

Заводской номер: 20Y-966-2661 Количество на модель: 1
20Y-966-2661
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 21T-09-11460 Количество на модель: 2
21T-09-11460
2
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 07372-21040 Количество на модель: 8
07372-21040
8
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
9

Номер детали на чертеже:

9

CLIP

Заводской номер: 07283-22738 Количество на модель: 2
07283-22738
2
10

Номер детали на чертеже:

10

NUT

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
12

Номер детали на чертеже:

12

HOSE

Заводской номер: 07074-00610 Количество на модель: 2
07074-00610
2
13

Номер детали на чертеже:

13

O-RING

Заводской номер: 07000-13025 Количество на модель: 4
07000-13025
4
14

Номер детали на чертеже:

14

FLANGE

Заводской номер: 07371-30640 Количество на модель: 8
07371-30640
8
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 07372-21035 Количество на модель: 16
07372-21035
16
