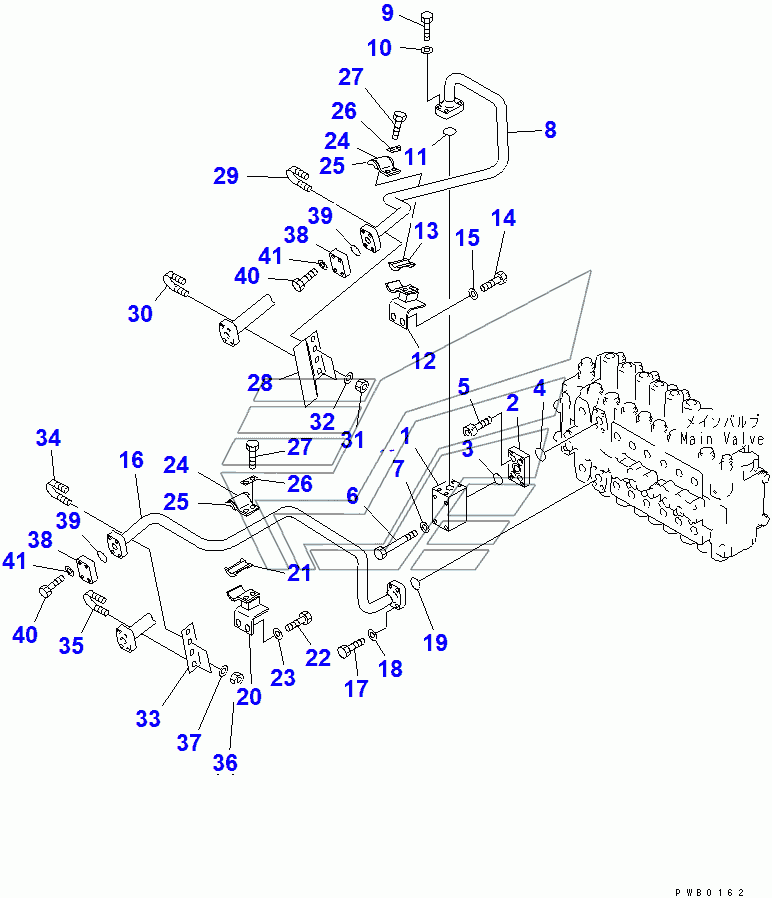

ATTACHMENT LINE (2 ACTUATOR) PC200-6. Каталог 2010г.

ATTACHMENT LINE (1 ACTUATOR) (VALVE SIDE) PC200-6 ATTACHMENT LINE (2-PIECE BOOM) PC200-6

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BLOCK

Заводской номер: 20Y-62-25110 Количество на модель: 1
20Y-62-25110
1
2

Номер детали на чертеже:

2

PLATE

Заводской номер: 20Y-62-25120 Количество на модель: 1
20Y-62-25120
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 21T-09-11450 Количество на модель: 1
21T-09-11450
1
4

Номер детали на чертеже:

4

O-RING

Заводской номер: 21T-09-11470 Количество на модель: 1
21T-09-11470
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01252-41025 Количество на модель: 4
01252-41025
4
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 205-62-74740 Количество на модель: 4
205-62-74740
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-51032 Количество на модель: 4
01643-51032
4
8

Номер детали на чертеже:

8

TUBE

Заводской номер: 20Y-970-6111 Количество на модель: 1
20Y-970-6111
1
8

Номер детали на чертеже:

8

TUBE

Заводской номер: 20Y-970-6112 Количество на модель: 1
20Y-970-6112
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81040 Количество на модель: 4
01010-81040
4
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-51040 Количество на модель: 4
01010-51040
4
11

Номер детали на чертеже:

11

O-RING

Заводской номер: 21T-09-11460 Количество на модель: 1
21T-09-11460
1
12

Номер детали на чертеже:

12

BRACKET

Заводской номер: 20Y-970-6160 Количество на модель: 1
20Y-970-6160
1
13

Номер детали на чертеже:

13

SEAT

Заводской номер: 20Y-62-13760 Количество на модель: 1
20Y-62-13760
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-51230 Количество на модель: 2
01010-51230
2
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
16

Номер детали на чертеже:

16

TUBE

Заводской номер: 20Y-970-6122 Количество на модель: 1
20Y-970-6122
1
16

Номер детали на чертеже:

16

TUBE

Заводской номер: 20Y-970-6121 Количество на модель: 1
20Y-970-6121
1
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: 20Y-970-6152 Количество на модель: 1
20Y-970-6152
1
20

Номер детали на чертеже:

20

BRACKET

Заводской номер: 20Y-970-6151 Количество на модель: 1
20Y-970-6151
1
24

Номер детали на чертеже:

24

CLAMP

Заводской номер: 20Y-62-13220 Количество на модель: 2
20Y-62-13220
2
26

Номер детали на чертеже:

26

PLATE

Заводской номер: 20Y-62-13450 Количество на модель: 2
20Y-62-13450
2
28

Номер детали на чертеже:

28

BRACKET

Заводской номер: 20Y-970-6130 Количество на модель: 1
20Y-970-6130
1
29

Номер детали на чертеже:

29

CLIP

Заводской номер: 07283-22738 Количество на модель: 1
07283-22738
1
30

Номер детали на чертеже:

30

CLIP

Заводской номер: 07283-23442 Количество на модель: 1
07283-23442
1
31

Номер детали на чертеже:

31

NUT

Заводской номер: 01599-01011 Количество на модель: 4
01599-01011
4
32

Номер детали на чертеже:

32

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
33

Номер детали на чертеже:

33

PLATE

Заводской номер: 20Y-970-6140 Количество на модель: 1
20Y-970-6140
1
38

Номер детали на чертеже:

38

FLANGE

Заводской номер: 207-62-56190 Количество на модель: 2
207-62-56190
2
39

Номер детали на чертеже:

39

O-RING

Заводской номер: 07000-13032 Количество на модель: 2
07000-13032
2
40

Номер детали на чертеже:

40

BOLT

Заводской номер: 07372-21040 Количество на модель: 8
07372-21040
8
