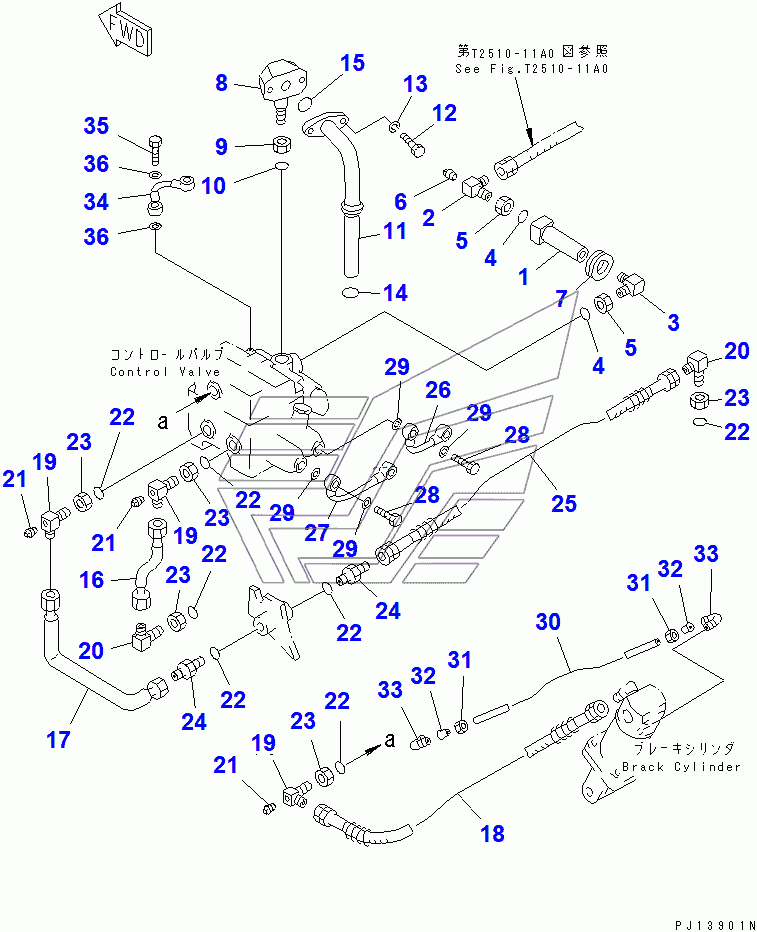

WINCH PIPING (FOR TOWING WINCH) D85A-21. Каталог 2010г.

HYDRAULIC PIPING (FOR TOWING WINCH) D85A-21 CONTROL VALVE (FOR TOWING WINCH) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

CONTROL GROUP

Заводской номер: 154-916-X121 Количество на модель: 1
154-916-X121
1

Номер детали на чертеже:

ELBOW

Заводской номер: 07232-10422 Количество на модель: 2
07232-10422
2

Номер детали на чертеже:

PLUG

Заводской номер: 07042-00108 Количество на модель: 1
07042-00108
1

Номер детали на чертеже:

O-RING

Заводской номер: 07002-12034 Количество на модель: 7
07002-12034
7

Номер детали на чертеже:

NUT

Заводской номер: 07239-12009 Количество на модель: 5
07239-12009
5

Номер детали на чертеже:

UNION

Заводской номер: 07230-10422 Количество на модель: 2
07230-10422
2

Номер детали на чертеже:

HOSE

Заводской номер: 07103-20408 Количество на модель: 1
07103-20408
1

Номер детали на чертеже:

TUBE

Заводской номер: 175-916-6280 Количество на модель: 1
175-916-6280
1

Номер детали на чертеже:

TUBE

Заводской номер: 175-916-6290 Количество на модель: 1
175-916-6290
1

Номер детали на чертеже:

BOLT

Заводской номер: 07206-11216 Количество на модель: 4
07206-11216
4

Номер детали на чертеже:

GASKET

Заводской номер: 07003-01621 Количество на модель: 8
07003-01621
8

Номер детали на чертеже:

TUBE

Заводской номер: 175-916-6310 Количество на модель: 1
175-916-6310
1

Номер детали на чертеже:

NUT

Заводской номер: 175-916-6320 Количество на модель: 2
175-916-6320
2

Номер детали на чертеже:

SLEEVE

Заводской номер: 175-916-6330 Количество на модель: 2
175-916-6330
2

Номер детали на чертеже:

ELBOW

Заводской номер: 175-916-6340 Количество на модель: 2
175-916-6340
2

Номер детали на чертеже:

TUBE

Заводской номер: 175-916-6350 Количество на модель: 1
175-916-6350
1

Номер детали на чертеже:

BOLT

Заводской номер: 07206-10812 Количество на модель: 2
07206-10812
2

Номер детали на чертеже:

ELBOW

Заводской номер: 07231-10422 Количество на модель: 3
07231-10422
3

Номер детали на чертеже:

HOSE

Заводской номер: 07103-20404 Количество на модель: 1
07103-20404
1

Номер детали на чертеже:

TUBE

Заводской номер: 175-916-6270 Количество на модель: 1
175-916-6270
1

Номер детали на чертеже:

JOINT

Заводской номер: 175-916-6210 Количество на модель: 1
175-916-6210
1

Номер детали на чертеже:

ELBOW

Заводской номер: 07231-20522 Количество на модель: 1
07231-20522
1

Номер детали на чертеже:

ELBOW

Заводской номер: 07232-20522 Количество на модель: 1
07232-20522
1

Номер детали на чертеже:

O-RING

Заводской номер: 07000-13022 Количество на модель: 2
07000-13022
2

Номер детали на чертеже:

NUT

Заводской номер: 07239-12410 Количество на модель: 2
07239-12410
2

Номер детали на чертеже:

GROMMET

Заводской номер: 175-916-6220 Количество на модель: 1
175-916-6220
1

Номер детали на чертеже:

ELBOW

Заводской номер: 175-916-6230 Количество на модель: 1
175-916-6230
1

Номер детали на чертеже:

TUBE

Заводской номер: 175-916-6240 Количество на модель: 1
175-916-6240
1

Номер детали на чертеже:

BOLT

Заводской номер: 01010-81035 Количество на модель: 2
01010-81035
2

Номер детали на чертеже:

WASHER, SPRING

Заводской номер: 01602-01030 Количество на модель: 2
01602-01030
2

Номер детали на чертеже:

O-RING

Заводской номер: 07000-13032 Количество на модель: 1
07000-13032
1

Номер детали на чертеже:

O-RING

Заводской номер: 07000-13028 Количество на модель: 1
07000-13028
1

Номер детали на чертеже:

TUBE

Заводской номер: 175-916-6260 Количество на модель: 1
175-916-6260
1

Номер детали на чертеже:

GASKET

Заводской номер: 07003-01217 Количество на модель: 4
07003-01217
4
HYDRAULIC PIPING (FOR TOWING WINCH) D85A-21 CONTROL VALVE (FOR TOWING WINCH) D85A-21
