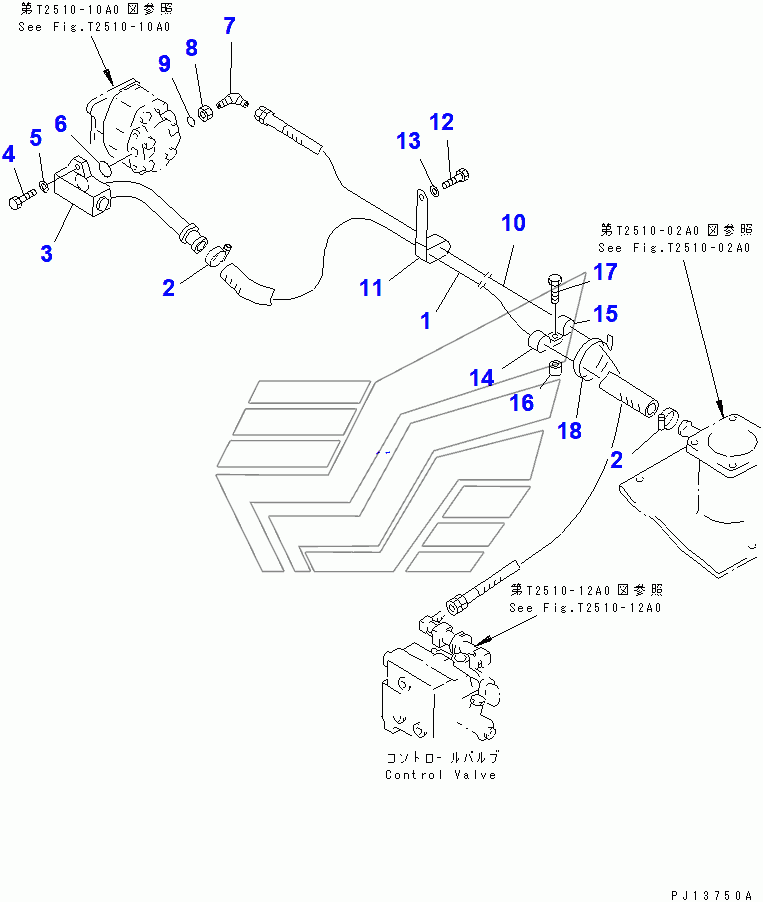

HYDRAULIC PIPING (FOR TOWING WINCH) D85A-21. Каталог 2010г.

HYDRAULIC PUMP MOUNT (FOR TOWING WINCH) D85A-21 WINCH PIPING (FOR TOWING WINCH) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
G-1
10
11
12
13
14
15
16
17
9
8
1
2
3
4
5
6
7
7
18

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

CONTROL GROUP

Заводской номер: 154-916-X121 Количество на модель: 1
154-916-X121
1

Номер детали на чертеже:

HOSE

Заводской номер: 07102-20517 Количество на модель: 1
07102-20517
1

Номер детали на чертеже:

CLIP

Заводской номер: 154-916-3480 Количество на модель: 1
154-916-3480
1

Номер детали на чертеже:

BOLT

Заводской номер: 01010-81225 Количество на модель: 1
01010-81225
1

Номер детали на чертеже:

WASHER

Заводской номер: 01643-31232 Количество на модель: 1
01643-31232
1

Номер детали на чертеже:

CLIP

Заводской номер: 08036-03014 Количество на модель: 1
08036-03014
1

Номер детали на чертеже:

CLIP

Заводской номер: 08036-02514 Количество на модель: 1
08036-02514
1

Номер детали на чертеже:

SPACER

Заводской номер: 175-40-22540 Количество на модель: 1
175-40-22540
1

Номер детали на чертеже:

BOLT

Заводской номер: 01010-81290 Количество на модель: 1
01010-81290
1

Номер детали на чертеже:

O-RING

Заводской номер: 07002-12034 Количество на модель: 1
07002-12034
1

Номер детали на чертеже:

NUT

Заводской номер: 07239-22009 Количество на модель: 1
07239-22009
1

Номер детали на чертеже:

HOSE

Заводской номер: 154-916-4490 Количество на модель: 1
154-916-4490
1

Номер детали на чертеже:

CLAMP

Заводской номер: 07281-00419 Количество на модель: 2
07281-00419
2

Номер детали на чертеже:

TUBE

Заводской номер: 154-916-4480 Количество на модель: 1
154-916-4480
1

Номер детали на чертеже:

BOLT

Заводской номер: 01010-81030 Количество на модель: 2
01010-81030
2

Номер детали на чертеже:

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2

Номер детали на чертеже:

O-RING

Заводской номер: 07000-13028 Количество на модель: 1
07000-13028
1

Номер детали на чертеже:

ELBOW

Заводской номер: 07235-10516 Количество на модель: 1
07235-10516
1

Номер детали на чертеже:

ELBOW

Заводской номер: 175-916-6150 Количество на модель: 1
175-916-6150
1

Номер детали на чертеже:

BAND

Заводской номер: 08034-00519 Количество на модель: 1
08034-00519
1
