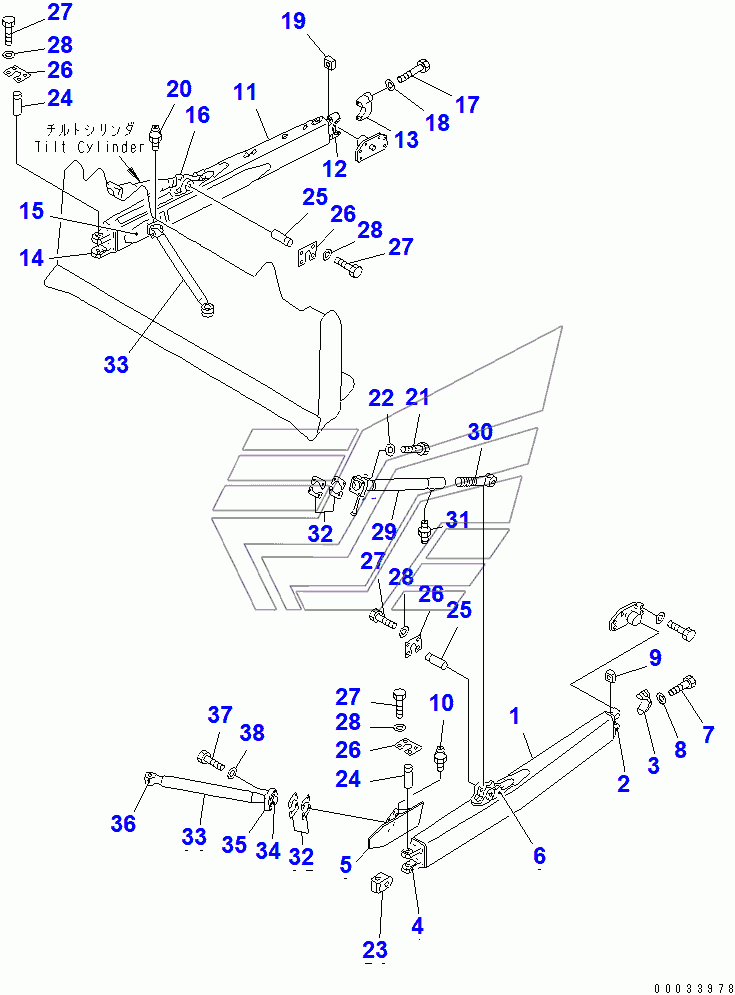

STRAIGHT TILT FRAME (37822-) D85A-21. Каталог 2010г.

TRIMMING FRAME(36738-) D85A-21 STRAIGHT TILT FRAME (37822-) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

FRAME ASS'Y

Заводской номер: 154-71-00082 Количество на модель: 1
154-71-00082
1

Номер детали на чертеже:

SHIM, 1.0MM

Заводской номер: 154-71-22410 Количество на модель: 18
154-71-22410
18

Номер детали на чертеже:

SHIM, 0.5MM

Заводской номер: 154-71-22420 Количество на модель: 12
154-71-22420
12

Номер детали на чертеже:

SHIM, 2.3MM

Заводской номер: 154-71-22390 Количество на модель: 18
154-71-22390
18

Номер детали на чертеже:

FRAME ASS'Y,R.H.

Заводской номер: 154-71-00093 Количество на модель: 1
154-71-00093
1
1

Номер детали на чертеже:

1

FRAME, L.H.

Заводской номер: FRAME,L.H. Количество на модель: 1
FRAME,L.H.
1
2

Номер детали на чертеже:

2

BRACKET (WELDED)

Заводской номер: 150-70-23153 Количество на модель: 1
150-70-23153
1
3

Номер детали на чертеже:

3

CAP

Заводской номер: 150-70-23244 Количество на модель: 1
150-70-23244
1
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 154-71-22231 Количество на модель: 1
154-71-22231
1
5

Номер детали на чертеже:

5

BRACKET, L.H.

Заводской номер: 154-71-31510 Количество на модель: 1
154-71-31510
1
6

Номер детали на чертеже:

6

BRACKET, L.H.

Заводской номер: 175-71-31650 Количество на модель: 1
175-71-31650
1
7

Номер детали на чертеже:

7

BOLT

Заводской номер: 154-71-31420 Количество на модель: 2
154-71-31420
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-32780 Количество на модель: 2
01643-32780
2
9

Номер детали на чертеже:

9

NUT

Заводской номер: 170-70-13141 Количество на модель: 2
170-70-13141
2
10

Номер детали на чертеже:

10

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 1
07020-00000
1
11

Номер детали на чертеже:

11

FRAME, R.H.

Заводской номер: FRAME,R.H. Количество на модель: 1
FRAME,R.H.
1
15

Номер детали на чертеже:

15

BRACKET, R.H.

Заводской номер: 154-71-31610 Количество на модель: 1
154-71-31610
1
16

Номер детали на чертеже:

16

BRACKET,R.H. (WELDED)

Заводской номер: 154-71-31580 Количество на модель: 1
154-71-31580
1
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-82490 Количество на модель: 8
01010-82490
8
22

Номер детали на чертеже:

22

WASHER

Заводской номер: 01643-32460 Количество на модель: 8
01643-32460
8
23

Номер детали на чертеже:

23

JOINT

Заводской номер: 154-71-22261 Количество на модель: 2
154-71-22261
2
24

Номер детали на чертеже:

24

PIN

Заводской номер: 154-71-22470 Количество на модель: 2
154-71-22470
2
25

Номер детали на чертеже:

25

PIN

Заводской номер: 154-71-21290 Количество на модель: 2
154-71-21290
2
26

Номер детали на чертеже:

26

PLATE, LOCK

Заводской номер: 175-71-21330 Количество на модель: 4
175-71-21330
4
27

Номер детали на чертеже:

27

BOLT

Заводской номер: 01010-81435 Количество на модель: 16
01010-81435
16
28

Номер детали на чертеже:

28

WASHER

Заводской номер: 01643-31445 Количество на модель: 16
01643-31445
16
29

Номер детали на чертеже:

29

BRACE

Заводской номер: 154-71-22371 Количество на модель: 1
154-71-22371
1
30

Номер детали на чертеже:

30

SCREW

Заводской номер: 154-71-21531 Количество на модель: 1
154-71-21531
1
32

Номер детали на чертеже:

32

SHIM ASSY

Заводской номер: 150-71-00017 Количество на модель: 3
150-71-00017
3
33

Номер детали на чертеже:

33

ARM

Заводской номер: 154-71-31221 Количество на модель: 2
154-71-31221
2
34

Номер детали на чертеже:

34

BALL

Заводской номер: 154-71-22332 Количество на модель: 2
154-71-22332
2
35

Номер детали на чертеже:

35

CAP

Заводской номер: 154-71-22340 Количество на модель: 2
154-71-22340
2
36

Номер детали на чертеже:

36

JOINT

Заводской номер: 154-71-22362 Количество на модель: 2
154-71-22362
2
37

Номер детали на чертеже:

37

BOLT

Заводской номер: 01010-62490 Количество на модель: 8
01010-62490
8
TRIMMING FRAME(36738-) D85A-21 STRAIGHT TILT FRAME (37822-) D85A-21
