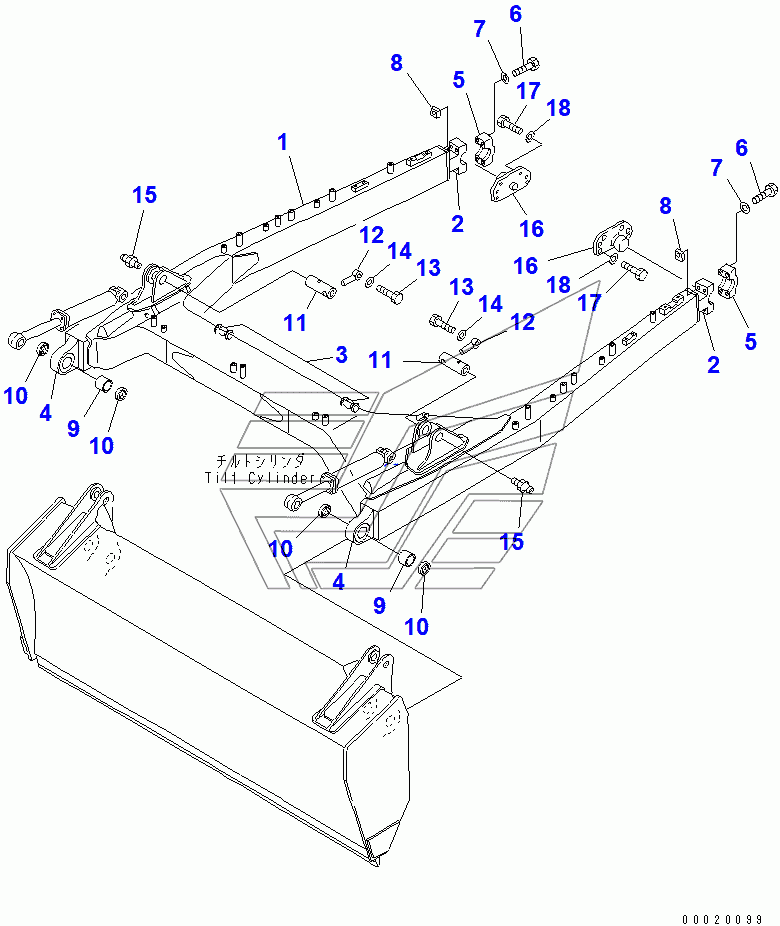

TRIMMING FRAME(36738-) D85A-21. Каталог 2010г.

TRIMMING FRAME (35 DEGREE PITCH)(37673-) D85A-21 STRAIGHT TILT FRAME (37822-) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

FRAME ASSY, L.H.

Заводской номер: 154-922-0080 Количество на модель: 1
154-922-0080
1

Номер детали на чертеже:

CAP ASSY, L.H.

Заводской номер: 154-71-00200 Количество на модель: 2
154-71-00200
2
1

Номер детали на чертеже:

1

FRAME

Заводской номер: FRAME Количество на модель: 1
FRAME
1
2

Номер детали на чертеже:

2

BRACKET

Заводской номер: 154-922-3140 Количество на модель: 2
154-922-3140
2
3

Номер детали на чертеже:

3

TRUNNION (WELDED)

Заводской номер: 154-71-41120 Количество на модель: 2
154-71-41120
2
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 154-922-3360 Количество на модель: 2
154-922-3360
2
5

Номер детали на чертеже:

5

CAP

Заводской номер: CAP Количество на модель: 1
CAP
1
6

Номер детали на чертеже:

6

BOLT

Заводской номер: 154-71-31420 Количество на модель: 4
154-71-31420
4
7

Номер детали на чертеже:

7

WASHER

Заводской номер: 01643-32780 Количество на модель: 4
01643-32780
4
8

Номер детали на чертеже:

8

NUT

Заводской номер: 170-70-13141 Количество на модель: 4
170-70-13141
4
9

Номер детали на чертеже:

9

BUSHING, R.H.

Заводской номер: 154-922-1161 Количество на модель: 2
154-922-1161
2
10

Номер детали на чертеже:

10

SEAL

Заводской номер: 07145-00080 Количество на модель: 4
07145-00080
4
11

Номер детали на чертеже:

11

PIN

Заводской номер: 154-922-1191 Количество на модель: 2
154-922-1191
2
12

Номер детали на чертеже:

12

PIN

Заводской номер: 154-922-1210 Количество на модель: 2
154-922-1210
2
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81435 Количество на модель: 2
01010-81435
2
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-31445 Количество на модель: 2
01643-31445
2
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 209-09-11340 Количество на модель: 2
209-09-11340
2
15

Номер детали на чертеже:

15

FITTING, GREASE

Заводской номер: 07020-00000 Количество на модель: 2
07020-00000
2
16

Номер детали на чертеже:

16

TRUNNION

Заводской номер: 154-922-3160 Количество на модель: 2
154-922-3160
2
17

Номер детали на чертеже:

17

BOLT

Заводской номер: 01010-82250 Количество на модель: 12
01010-82250
12
18

Номер детали на чертеже:

18

WASHER

Заводской номер: 01643-32260 Количество на модель: 12
01643-32260
12
