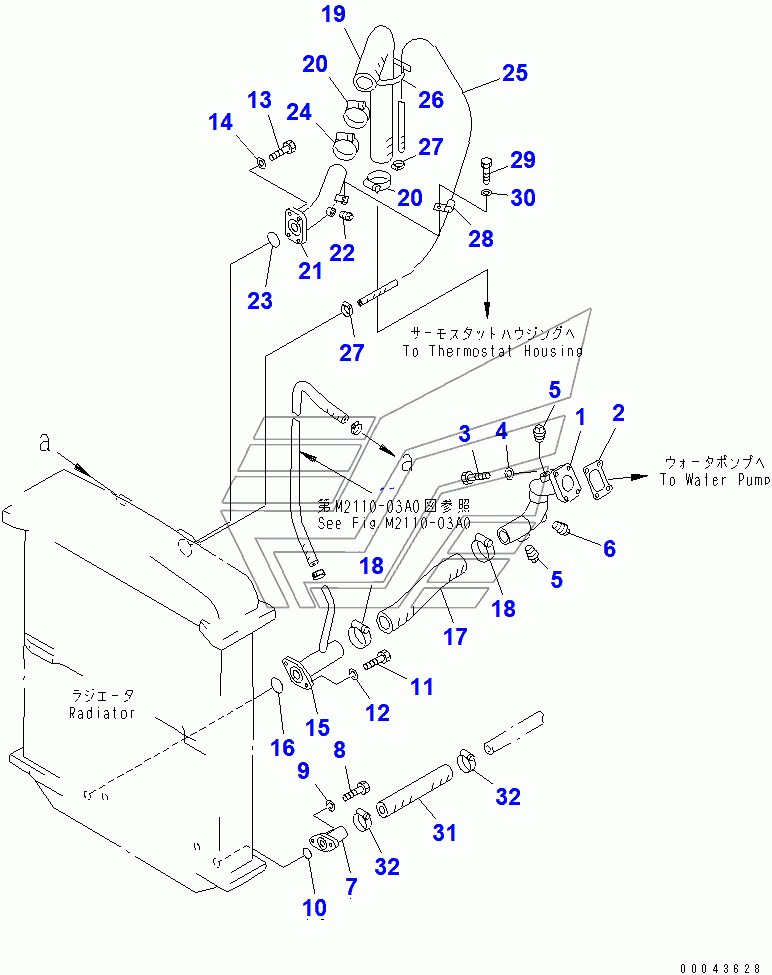

RADIATOR PIPING (37822-) D85A-21. Каталог 2010г.

RADIATOR PIPING AND WIND BREAKER (36534-37821) D85A-21 RADIATOR FAN PULLEY (36534-37821) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

TUBE ASS'Y

Заводской номер: 154-03-00191 Количество на модель: 1
154-03-00191
1
1

Номер детали на чертеже:

1

TUBE

Заводской номер: 154-03-31380 Количество на модель: 1
154-03-31380
1
2

Номер детали на чертеже:

2

GASKET

Заводской номер: 154-03-31571 Количество на модель: 1
154-03-31571
1
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81035 Количество на модель: 4
01010-81035
4
4

Номер детали на чертеже:

4

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
5

Номер детали на чертеже:

5

PLUG

Заводской номер: 07042-30415 Количество на модель: 2
07042-30415
2
6

Номер детали на чертеже:

6

PLUG

Заводской номер: 07042-30108 Количество на модель: 1
07042-30108
1
7

Номер детали на чертеже:

7

TUBE

Заводской номер: 154-03-31550 Количество на модель: 1
154-03-31550
1
8

Номер детали на чертеже:

8

BOLT

Заводской номер: 01010-81235 Количество на модель: 2
01010-81235
2
9

Номер детали на чертеже:

9

WASHER, SPRING

Заводской номер: 01602-21236 Количество на модель: 2
01602-21236
2
10

Номер детали на чертеже:

10

O-RING

Заводской номер: 07000-63045 Количество на модель: 1
07000-63045
1
13

Номер детали на чертеже:

13

BOLT

Заводской номер: 01010-81240 Количество на модель: 4
01010-81240
4
14

Номер детали на чертеже:

14

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
15

Номер детали на чертеже:

15

TUBE

Заводской номер: 154-03-31560 Количество на модель: 1
154-03-31560
1
16

Номер детали на чертеже:

16

O-RING

Заводской номер: 07000-62060 Количество на модель: 1
07000-62060
1
17

Номер детали на чертеже:

17

HOSE

Заводской номер: 154-03-31321 Количество на модель: 1
154-03-31321
1
18

Номер детали на чертеже:

18

CLAMP

Заводской номер: 07289-00070 Количество на модель: 2
07289-00070
2
19

Номер детали на чертеже:

19

HOSE

Заводской номер: 154-03-31331 Количество на модель: 1
154-03-31331
1
21

Номер детали на чертеже:

21

TUBE

Заводской номер: TUBE Количество на модель: 1
TUBE
1
23

Номер детали на чертеже:

23

O-RING

Заводской номер: 07000-42070 Количество на модель: 1
07000-42070
1
25

Номер детали на чертеже:

25

HOSE

Заводской номер: 154-03-31350 Количество на модель: 1
154-03-31350
1
26

Номер детали на чертеже:

26

BAND

Заводской номер: 08034-00536 Количество на модель: 1
08034-00536
1
27

Номер детали на чертеже:

27

CLAMP

Заводской номер: 07281-00197 Количество на модель: 2
07281-00197
2
28

Номер детали на чертеже:

28

CLIP

Заводской номер: 08036-01814 Количество на модель: 1
08036-01814
1
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 01010-81220 Количество на модель: 1
01010-81220
1
31

Номер детали на чертеже:

31

HOSE

Заводской номер: 154-03-31530 Количество на модель: 1
154-03-31530
1
32

Номер детали на чертеже:

32

CLAMP

Заводской номер: 07281-00609 Количество на модель: 2
07281-00609
2
RADIATOR PIPING AND WIND BREAKER (36534-37821) D85A-21 RADIATOR FAN PULLEY (36534-37821) D85A-21
