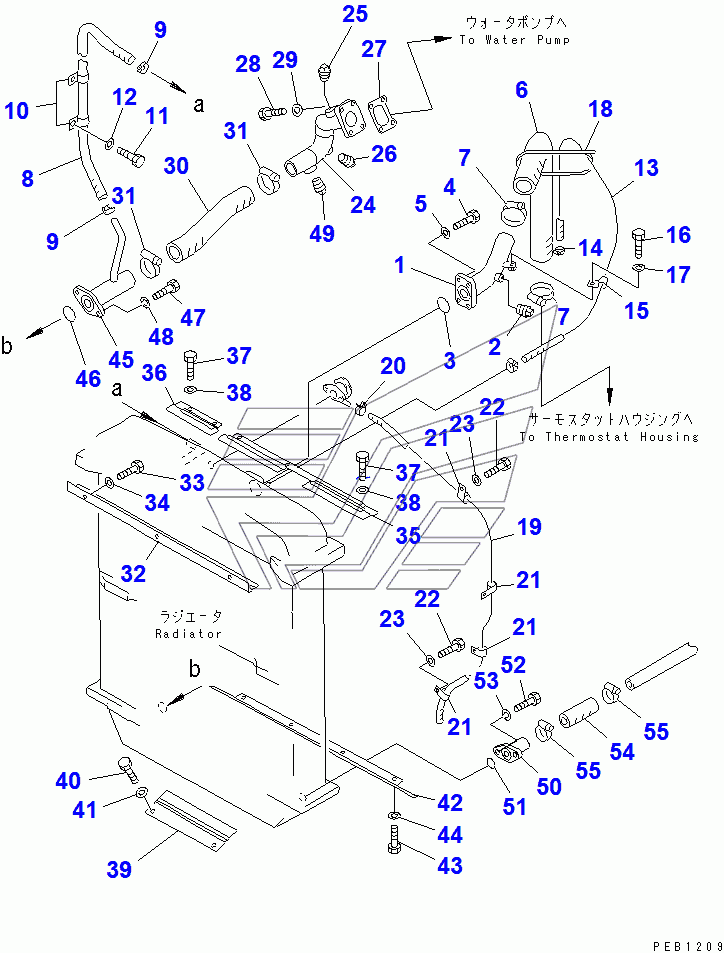

RADIATOR PIPING AND WIND BREAKER (36534-37821) D85A-21. Каталог 2010г.

RADIATOR MOUNTING D85A-21 RADIATOR PIPING (37822-) D85A-21

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

TUBE ASS'Y

Заводской номер: 154-03-00191 Количество на модель: 1
154-03-00191
1
1

Номер детали на чертеже:

1

TUBE

Заводской номер: TUBE Количество на модель: 1
TUBE
1
2

Номер детали на чертеже:

2

PLUG

Заводской номер: 07042-30108 Количество на модель: 1
07042-30108
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-52070 Количество на модель: 1
07000-52070
1
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81240 Количество на модель: 4
01010-81240
4
5

Номер детали на чертеже:

5

WASHER

Заводской номер: 01643-31232 Количество на модель: 4
01643-31232
4
6

Номер детали на чертеже:

6

HOSE

Заводской номер: 154-03-31331 Количество на модель: 1
154-03-31331
1
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 208-09-11120 Количество на модель: 2
208-09-11120
2
7

Номер детали на чертеже:

7

CLAMP

Заводской номер: 07289-00070 Количество на модель: 2
07289-00070
2
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 154-03-31361 Количество на модель: 1
154-03-31361
1
9

Номер детали на чертеже:

9

CLAMP

Заводской номер: 07281-00419 Количество на модель: 2
07281-00419
2
10

Номер детали на чертеже:

10

CLIP

Заводской номер: 581-04-22290 Количество на модель: 2
581-04-22290
2
11

Номер детали на чертеже:

11

BOLT

Заводской номер: 01010-81220 Количество на модель: 2
01010-81220
2
13

Номер детали на чертеже:

13

HOSE

Заводской номер: 154-03-31350 Количество на модель: 1
154-03-31350
1
14

Номер детали на чертеже:

14

CLAMP

Заводской номер: 07281-00197 Количество на модель: 2
07281-00197
2
15

Номер детали на чертеже:

15

CLIP

Заводской номер: 08036-01814 Количество на модель: 1
08036-01814
1
18

Номер детали на чертеже:

18

BAND

Заводской номер: 08034-00536 Количество на модель: 1
08034-00536
1
19

Номер детали на чертеже:

19

HOSE

Заводской номер: 195-03-13131 Количество на модель: 1
195-03-13131
1
20

Номер детали на чертеже:

20

CLIP

Заводской номер: 07285-00095 Количество на модель: 1
07285-00095
1
21

Номер детали на чертеже:

21

CLIP

Заводской номер: 195-03-11690 Количество на модель: 4
195-03-11690
4
24

Номер детали на чертеже:

24

TUBE

Заводской номер: 154-03-31380 Количество на модель: 1
154-03-31380
1
25

Номер детали на чертеже:

25

PLUG

Заводской номер: 07042-30415 Количество на модель: 1
07042-30415
1
27

Номер детали на чертеже:

27

GASKET

Заводской номер: 154-03-31571 Количество на модель: 1
154-03-31571
1
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01010-81035 Количество на модель: 4
01010-81035
4
29

Номер детали на чертеже:

29

WASHER

Заводской номер: 01643-31032 Количество на модель: 4
01643-31032
4
30

Номер детали на чертеже:

30

HOSE

Заводской номер: 154-03-31321 Количество на модель: 1
154-03-31321
1
32

Номер детали на чертеже:

32

BREAK

Заводской номер: 154-03-31590 Количество на модель: 1
154-03-31590
1
33

Номер детали на чертеже:

33

BOLT

Заводской номер: 01010-81020 Количество на модель: 3
01010-81020
3
35

Номер детали на чертеже:

35

PLATE

Заводской номер: 154-03-13231 Количество на модель: 1
154-03-13231
1
36

Номер детали на чертеже:

36

PLATE

Заводской номер: 154-03-13270 Количество на модель: 1
154-03-13270
1
39

Номер детали на чертеже:

39

PLATE

Заводской номер: 154-03-31460 Количество на модель: 1
154-03-31460
1
42

Номер детали на чертеже:

42

PLATE

Заводской номер: 154-03-12833 Количество на модель: 1
154-03-12833
1
45

Номер детали на чертеже:

45

TUBE

Заводской номер: 154-03-31560 Количество на модель: 1
154-03-31560
1
46

Номер детали на чертеже:

46

O-RING

Заводской номер: 07000-12060 Количество на модель: 1
07000-12060
1
47

Номер детали на чертеже:

47

BOLT

Заводской номер: 01010-81235 Количество на модель: 2
01010-81235
2
48

Номер детали на чертеже:

48

WASHER, SPRING

Заводской номер: 01602-21236 Количество на модель: 2
01602-21236
2
50

Номер детали на чертеже:

50

TUBE

Заводской номер: 154-03-31550 Количество на модель: 1
154-03-31550
1
51

Номер детали на чертеже:

51

O-RING

Заводской номер: 07000-13045 Количество на модель: 1
07000-13045
1
54

Номер детали на чертеже:

54

HOSE

Заводской номер: 154-03-31530 Количество на модель: 1
154-03-31530
1
55

Номер детали на чертеже:

55

CLAMP

Заводской номер: 07281-00609 Количество на модель: 2
07281-00609
2
RADIATOR MOUNTING D85A-21 RADIATOR PIPING (37822-) D85A-21
