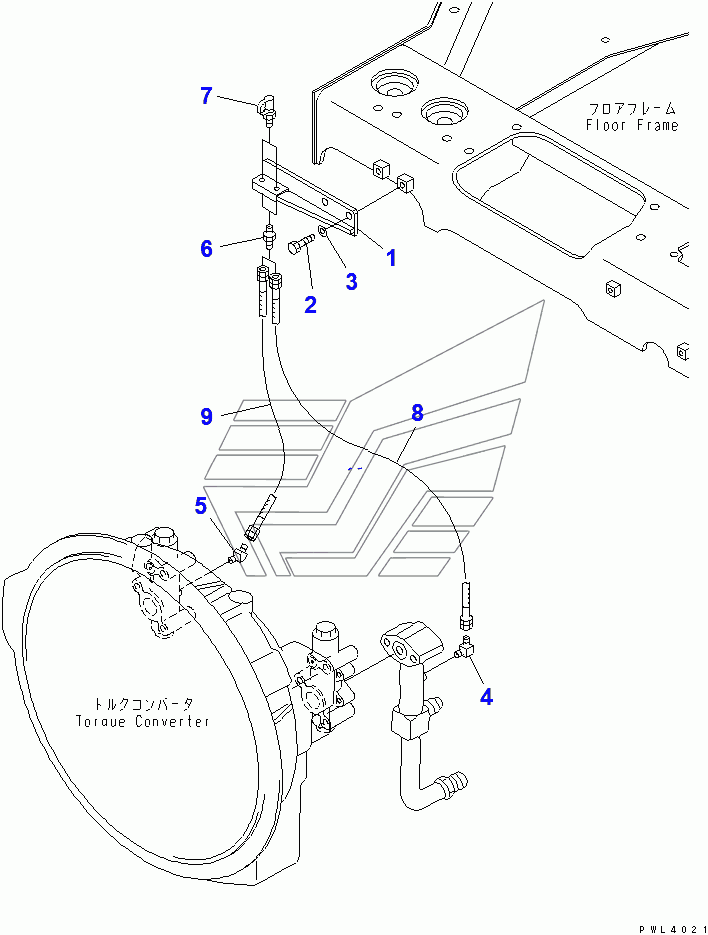

CONCENTRATED PIPING D355C-3. Каталог 2010г.

BRAKE PIPING D355C-3 SAFETY DEVICE PIPNG(14413-) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BRACKET

Заводской номер: 196-49-34220 Количество на модель: 1
196-49-34220
1
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-81230 Количество на модель: 2
01010-81230
2
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
4

Номер детали на чертеже:

4

ELBOW

Заводской номер: 202-62-21430 Количество на модель: 1
202-62-21430
1
5

Номер детали на чертеже:

5

ELBOW

Заводской номер: 201-62-41910 Количество на модель: 1
201-62-41910
1
6

Номер детали на чертеже:

6

NIPPLE

Заводской номер: 203-62-21740 Количество на модель: 2
203-62-21740
2
7

Номер детали на чертеже:

7

NIPPLE

Заводской номер: 195-49-36120 Количество на модель: 2
195-49-36120
2
8

Номер детали на чертеже:

8

HOSE

Заводской номер: 203-62-21630 Количество на модель: 1
203-62-21630
1
9

Номер детали на чертеже:

9

HOSE

Заводской номер: 19M-61-21830 Количество на модель: 1
19M-61-21830
1
