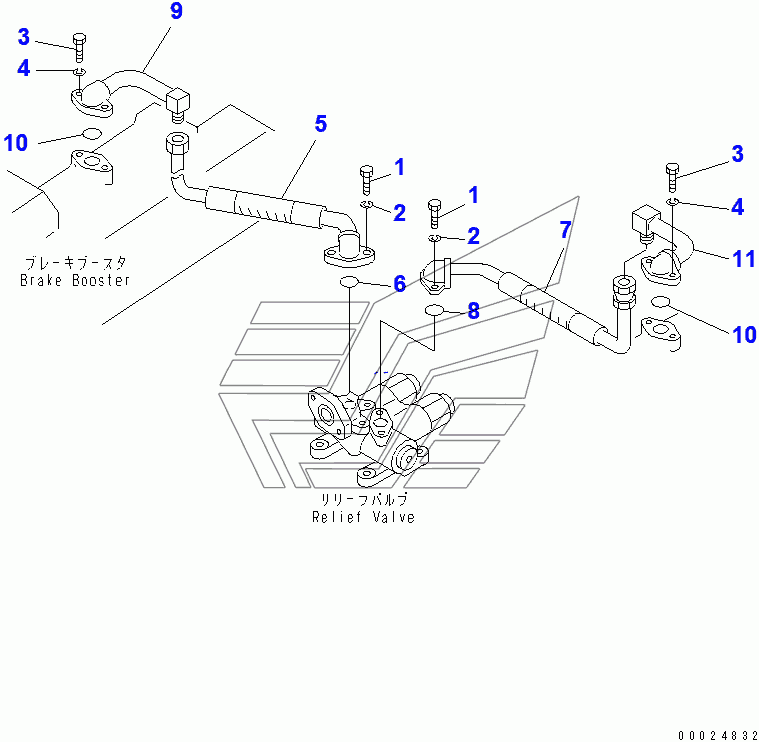

BRAKE PIPING D355C-3. Каталог 2010г.

STEERING PIPING (3/3) (WITH SAFETY DEVICE)(14430-) D355C-3 CONCENTRATED PIPING D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
5
6
7
9
11

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 01010-81030 Количество на модель: 4
01010-81030
4
2

Номер детали на чертеже:

2

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 4
01602-21030
4
5

Номер детали на чертеже:

5

HOSE ASS'Y

Заводской номер: 195-33-12150 Количество на модель: 1
195-33-12150
1
6

Номер детали на чертеже:

6

O-RING

Заводской номер: 07000-43025 Количество на модель: 1
07000-43025
1
7

Номер детали на чертеже:

7

HOSE ASS'Y

Заводской номер: 195-33-12260 Количество на модель: 1
195-33-12260
1
9

Номер детали на чертеже:

9

TUBE

Заводской номер: 195-33-12113 Количество на модель: 1
195-33-12113
1
11

Номер детали на чертеже:

11

TUBE

Заводской номер: 195-33-12270 Количество на модель: 1
195-33-12270
1
STEERING PIPING (3/3) (WITH SAFETY DEVICE)(14430-) D355C-3 CONCENTRATED PIPING D355C-3
