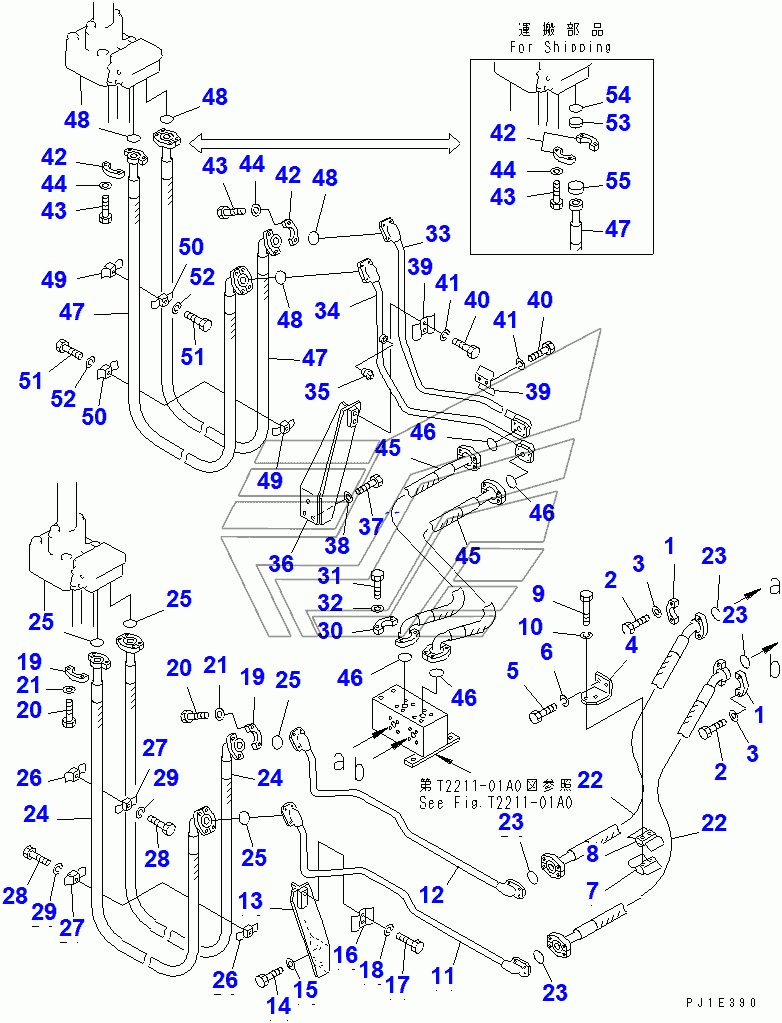

COUNTERWEIGHT PIPING (2/2) D355C-3. Каталог 2010г.

COUNTERWEIGHT PIPING (1/2) D355C-3 COUNTERWEIGHT CYLINDER(14413-) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

FLANGE

Заводской номер: 07371-30500 Количество на модель: 8
07371-30500
8
2

Номер детали на чертеже:

2

BOLT

Заводской номер: 01010-80830 Количество на модель: 16
01010-80830
16
3

Номер детали на чертеже:

3

WASHER

Заводской номер: 01643-50823 Количество на модель: 16
01643-50823
16
4

Номер детали на чертеже:

4

BRACKET

Заводской номер: 176-61-41391 Количество на модель: 1
176-61-41391
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81020 Количество на модель: 2
01010-81020
2
6

Номер детали на чертеже:

6

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
7

Номер детали на чертеже:

7

CLIP

Заводской номер: 176-61-41411 Количество на модель: 1
176-61-41411
1
8

Номер детали на чертеже:

8

CLIP

Заводской номер: 176-61-41422 Количество на модель: 1
176-61-41422
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81050 Количество на модель: 2
01010-81050
2
11

Номер детали на чертеже:

11

TUBE

Заводской номер: 196-61-11153 Количество на модель: 1
196-61-11153
1
12

Номер детали на чертеже:

12

TUBE

Заводской номер: 196-61-11173 Количество на модель: 1
196-61-11173
1
13

Номер детали на чертеже:

13

BRACKET

Заводской номер: 196-61-11250 Количество на модель: 1
196-61-11250
1
14

Номер детали на чертеже:

14

BOLT

Заводской номер: 01010-81225 Количество на модель: 3
01010-81225
3
15

Номер детали на чертеже:

15

WASHER

Заводской номер: 01643-31232 Количество на модель: 3
01643-31232
3
16

Номер детали на чертеже:

16

CLAMP

Заводской номер: 176-61-41340 Количество на модель: 2
176-61-41340
2
22

Номер детали на чертеже:

22

HOSE

Заводской номер: 07114-10512 Количество на модель: 2
07114-10512
2
23

Номер детали на чертеже:

23

O-RING

Заводской номер: 07000-53022 Количество на модель: 4
07000-53022
4
24

Номер детали на чертеже:

24

HOSE

Заводской номер: 07115-30517 Количество на модель: 2
07115-30517
2
26

Номер детали на чертеже:

26

CLIP

Заводской номер: 176-61-41410 Количество на модель: 2
176-61-41410
2
27

Номер детали на чертеже:

27

CLIP

Заводской номер: 176-61-41420 Количество на модель: 2
176-61-41420
2
28

Номер детали на чертеже:

28

BOLT

Заводской номер: 01010-81040 Количество на модель: 2
01010-81040
2
33

Номер детали на чертеже:

33

TUBE

Заводской номер: 196-61-11142 Количество на модель: 1
196-61-11142
1
34

Номер детали на чертеже:

34

TUBE

Заводской номер: 196-61-11162 Количество на модель: 1
196-61-11162
1
35

Номер детали на чертеже:

35

PLUG

Заводской номер: 07042-30108 Количество на модель: 1
07042-30108
1
36

Номер детали на чертеже:

36

BRACKET

Заводской номер: 196-61-11212 Количество на модель: 1
196-61-11212
1
45

Номер детали на чертеже:

45

HOSE

Заводской номер: 07118-10505 Количество на модель: 2
07118-10505
2
53

Номер детали на чертеже:

53

HEAD

Заводской номер: 07378-10500 Количество на модель: 8
07378-10500
8
55

Номер детали на чертеже:

55

CAP

Заводской номер: 176-98-41490 Количество на модель: 8
176-98-41490
8
COUNTERWEIGHT PIPING (1/2) D355C-3 COUNTERWEIGHT CYLINDER(14413-) D355C-3
