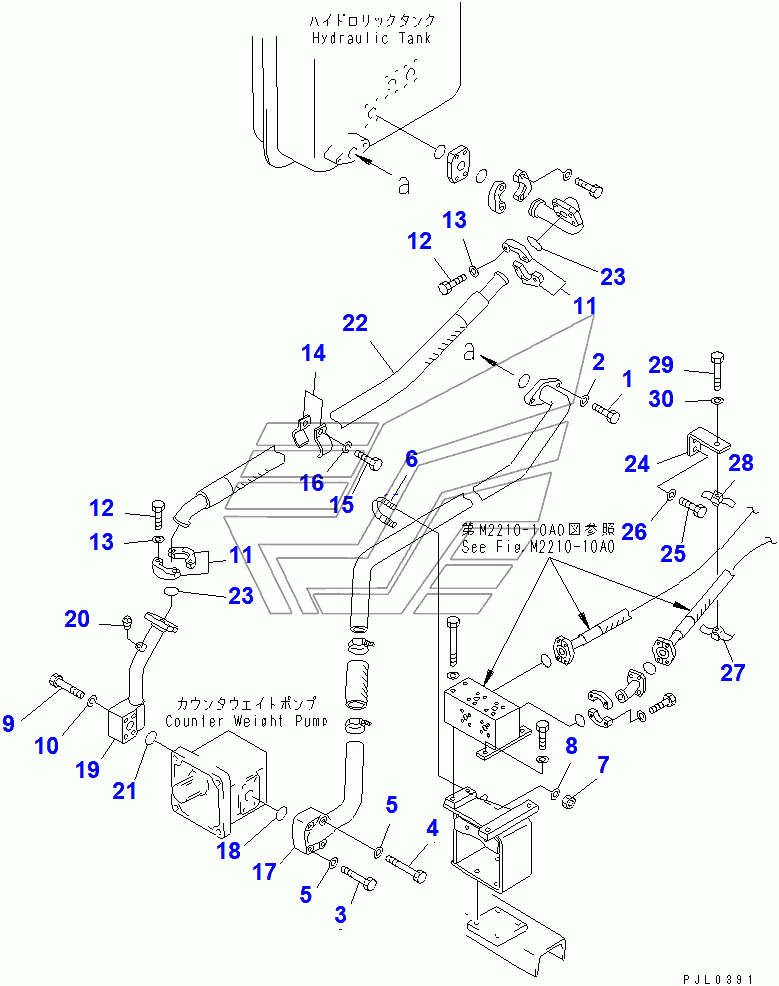

COUNTERWEIGHT PIPING (1/2) D355C-3. Каталог 2010г.

COUNTERWEIGHT(14413-) D355C-3 COUNTERWEIGHT PIPING (2/2) D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

BOLT

Заводской номер: 01010-81240 Количество на модель: 2
01010-81240
2
2

Номер детали на чертеже:

2

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
3

Номер детали на чертеже:

3

BOLT

Заводской номер: 01010-81270 Количество на модель: 2
01010-81270
2
4

Номер детали на чертеже:

4

BOLT

Заводской номер: 01010-81280 Количество на модель: 2
01010-81280
2
6

Номер детали на чертеже:

6

CLIP

Заводской номер: 07283-34354 Количество на модель: 1
07283-34354
1
7

Номер детали на чертеже:

7

NUT

Заводской номер: 01599-01011 Количество на модель: 2
01599-01011
2
8

Номер детали на чертеже:

8

WASHER

Заводской номер: 01643-31032 Количество на модель: 2
01643-31032
2
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81065 Количество на модель: 4
01010-81065
4
10

Номер детали на чертеже:

10

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 4
01602-21030
4
11

Номер детали на чертеже:

11

FLANGE, SPRIT

Заводской номер: 07371-31049 Количество на модель: 4
07371-31049
4
12

Номер детали на чертеже:

12

BOLT

Заводской номер: 07372-21035 Количество на модель: 8
07372-21035
8
13

Номер детали на чертеже:

13

WASHER

Заводской номер: 01643-51032 Количество на модель: 8
01643-51032
8
14

Номер детали на чертеже:

14

CLAMP

Заводской номер: 175-49-22471 Количество на модель: 2
175-49-22471
2
15

Номер детали на чертеже:

15

BOLT

Заводской номер: 01010-81230 Количество на модель: 1
01010-81230
1
16

Номер детали на чертеже:

16

WASHER, SPRING

Заводской номер: 01602-21236 Количество на модель: 1
01602-21236
1
17

Номер детали на чертеже:

17

TUBE

Заводской номер: 196-61-11121 Количество на модель: 1
196-61-11121
1
18

Номер детали на чертеже:

18

O-RING

Заводской номер: 07000-53045 Количество на модель: 1
07000-53045
1
19

Номер детали на чертеже:

19

TUBE

Заводской номер: 196-61-11131 Количество на модель: 1
196-61-11131
1
20

Номер детали на чертеже:

20

PLUG

Заводской номер: 07042-30108 Количество на модель: 1
07042-30108
1
21

Номер детали на чертеже:

21

O-RING

Заводской номер: 07000-53035 Количество на модель: 1
07000-53035
1
22

Номер детали на чертеже:

22

HOSE

Заводской номер: 07114-11011 Количество на модель: 1
07114-11011
1
23

Номер детали на чертеже:

23

O-RING

Заводской номер: 07000-53032 Количество на модель: 2
07000-53032
2
24

Номер детали на чертеже:

24

BRACKET

Заводской номер: 176-61-41430 Количество на модель: 1
176-61-41430
1
25

Номер детали на чертеже:

25

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
27

Номер детали на чертеже:

27

CLAMP

Заводской номер: 195-78-22320 Количество на модель: 1
195-78-22320
1
28

Номер детали на чертеже:

28

CLAMP

Заводской номер: 195-78-22330 Количество на модель: 1
195-78-22330
1
29

Номер детали на чертеже:

29

BOLT

Заводской номер: 01010-81275 Количество на модель: 1
01010-81275
1
