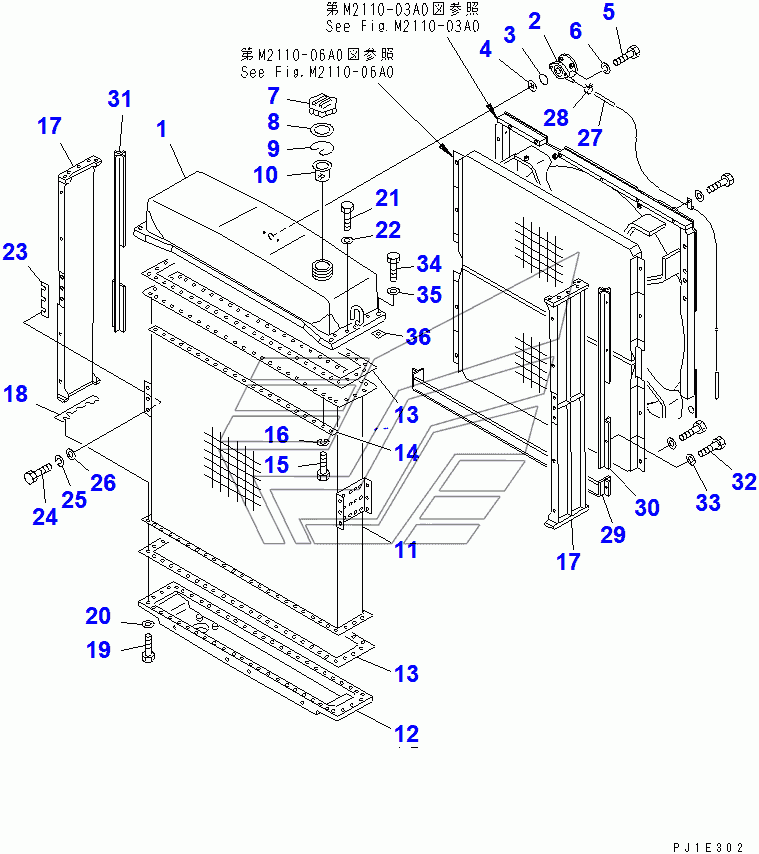

RADIATOR D355C-3. Каталог 2010г.

SHUTTER CONTROL LINKAGE D355C-3 RADIATOR PIPING D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

RADIATOR ASS'Y

Заводской номер: 196-03-00053 Количество на модель: 1
196-03-00053
1

Номер детали на чертеже:

SHIM, 0.5MM

Заводской номер: 175-03-31172 Количество на модель: 2
175-03-31172
2

Номер детали на чертеже:

SHIM, 1.0MM

Заводской номер: 175-03-31162 Количество на модель: 3
175-03-31162
3
1

Номер детали на чертеже:

1

UPPER TANK

Заводской номер: 196-03-13160 Количество на модель: 1
196-03-13160
1
2

Номер детали на чертеже:

2

VALVE

Заводской номер: 154-03-11682 Количество на модель: 1
154-03-11682
1
3

Номер детали на чертеже:

3

O-RING

Заводской номер: 07000-43045 Количество на модель: 1
07000-43045
1
4

Номер детали на чертеже:

4

SCREEN

Заводской номер: 175-03-32570 Количество на модель: 1
175-03-32570
1
5

Номер детали на чертеже:

5

BOLT

Заводской номер: 01010-81025 Количество на модель: 2
01010-81025
2
6

Номер детали на чертеже:

6

WASHER, SPRING

Заводской номер: 01602-21030 Количество на модель: 2
01602-21030
2
7

Номер детали на чертеже:

7

CAP, RADIATOR

Заводской номер: 07053-10000 Количество на модель: 1
07053-10000
1
8

Номер детали на чертеже:

8

GASKET,FILLER

Заводской номер: 175-03-21460 Количество на модель: 1
175-03-21460
1
9

Номер детали на чертеже:

9

RING, FILLER

Заводской номер: 07057-03271 Количество на модель: 1
07057-03271
1
10

Номер детали на чертеже:

10

STRAINER

Заводской номер: 07056-00048 Количество на модель: 1
07056-00048
1
11

Номер детали на чертеже:

11

CORE

Заводской номер: 175-03-32260 Количество на модель: 1
175-03-32260
1
12

Номер детали на чертеже:

12

TANK,LOWER

Заводской номер: 196-03-21170 Количество на модель: 1
196-03-21170
1
13

Номер детали на чертеже:

13

PACKING

Заводской номер: 175-03-31562 Количество на модель: 2
175-03-31562
2
14

Номер детали на чертеже:

14

PLATE

Заводской номер: 175-03-31180 Количество на модель: 4
175-03-31180
4
17

Номер детали на чертеже:

17

SHIELD

Заводской номер: 175-03-31690 Количество на модель: 2
175-03-31690
2
18

Номер детали на чертеже:

18

SHIM ASS'Y

Заводской номер: 175-03-00193 Количество на модель: 2
175-03-00193
2
19

Номер детали на чертеже:

19

BOLT

Заводской номер: 01010-81245 Количество на модель: 10
01010-81245
10
20

Номер детали на чертеже:

20

WASHER

Заводской номер: 01643-31232 Количество на модель: 10
01643-31232
10
21

Номер детали на чертеже:

21

BOLT

Заводской номер: 01010-81260 Количество на модель: 10
01010-81260
10
23

Номер детали на чертеже:

23

SHIM, 0.6MM

Заводской номер: 175-03-31490 Количество на модель: 8
175-03-31490
8
24

Номер детали на чертеже:

24

BOLT

Заводской номер: 01010-81020 Количество на модель: 12
01010-81020
12
26

Номер детали на чертеже:

26

WASHER

Заводской номер: 01640-21016 Количество на модель: 12
01640-21016
12
27

Номер детали на чертеже:

27

TUBE,OVERFLOW

Заводской номер: 195-03-13130 Количество на модель: 1
195-03-13130
1
28

Номер детали на чертеже:

28

CLIP

Заводской номер: 07285-00095 Количество на модель: 1
07285-00095
1
29

Номер детали на чертеже:

29

PLATE

Заводской номер: 175-03-31460 Количество на модель: 1
175-03-31460
1
30

Номер детали на чертеже:

30

BRACKET,L.H.

Заводской номер: 175-03-31471 Количество на модель: 1
175-03-31471
1
31

Номер детали на чертеже:

31

BRACKET,R.H.

Заводской номер: 175-03-31481 Количество на модель: 1
175-03-31481
1
33

Номер детали на чертеже:

33

WASHER

Заводской номер: 01643-31032 Количество на модель: 8
01643-31032
8
34

Номер детали на чертеже:

34

BOLT

Заводской номер: 01010-81860 Количество на модель: 4
01010-81860
4
35

Номер детали на чертеже:

35

WASHER

Заводской номер: 01643-31845 Количество на модель: 4
01643-31845
4
36

Номер детали на чертеже:

36

SHIM, 1.0MM

Заводской номер: 195-03-11570 Количество на модель: 8
195-03-11570
8
