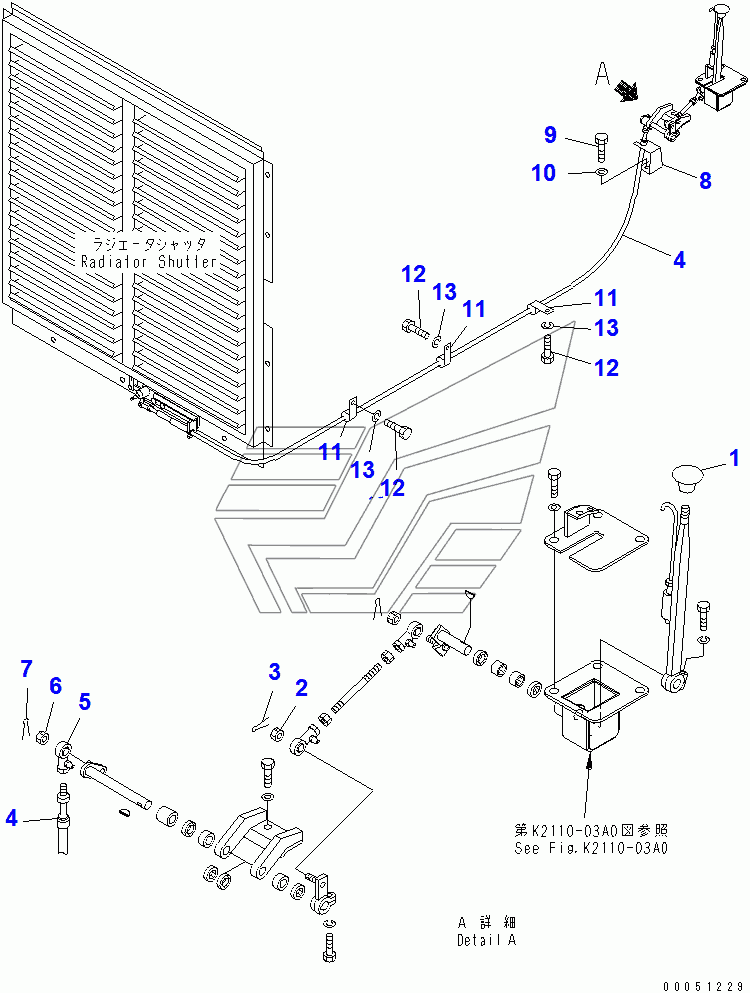

SHUTTER CONTROL LINKAGE D355C-3. Каталог 2010г.

PARKING BRAKE LEVER D355C-3 RADIATOR D355C-3

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана
1
2
3
4
5
6
7
8
9
10
11
13

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

KNOB

Заводской номер: 09304-01250 Количество на модель: 1
09304-01250
1
2

Номер детали на чертеже:

2

NUT

Заводской номер: 01593-31008 Количество на модель: 1
01593-31008
1
3

Номер детали на чертеже:

3

PIN, COTTER

Заводской номер: 04050-12018 Количество на модель: 1
04050-12018
1
4

Номер детали на чертеже:

4

CABLE

Заводской номер: 19N-03-11110 Количество на модель: 1
19N-03-11110
1
5

Номер детали на чертеже:

5

END,ROD

Заводской номер: 04250-40639 Количество на модель: 1
04250-40639
1
6

Номер детали на чертеже:

6

NUT

Заводской номер: 01590-30607 Количество на модель: 1
01590-30607
1
7

Номер детали на чертеже:

7

PIN, COTTER

Заводской номер: 04050-11212 Количество на модель: 1
04050-11212
1
8

Номер детали на чертеже:

8

BRACKET

Заводской номер: 196-03-14190 Количество на модель: 1
196-03-14190
1
9

Номер детали на чертеже:

9

BOLT

Заводской номер: 01010-81225 Количество на модель: 2
01010-81225
2
10

Номер детали на чертеже:

10

WASHER

Заводской номер: 01643-31232 Количество на модель: 2
01643-31232
2
11

Номер детали на чертеже:

11

CLIP

Заводской номер: 04434-50810 Количество на модель: 3
04434-50810
3
13

Номер детали на чертеже:

13

WASHER, SPRING

Заводской номер: 01602-21236 Количество на модель: 3
01602-21236
3
