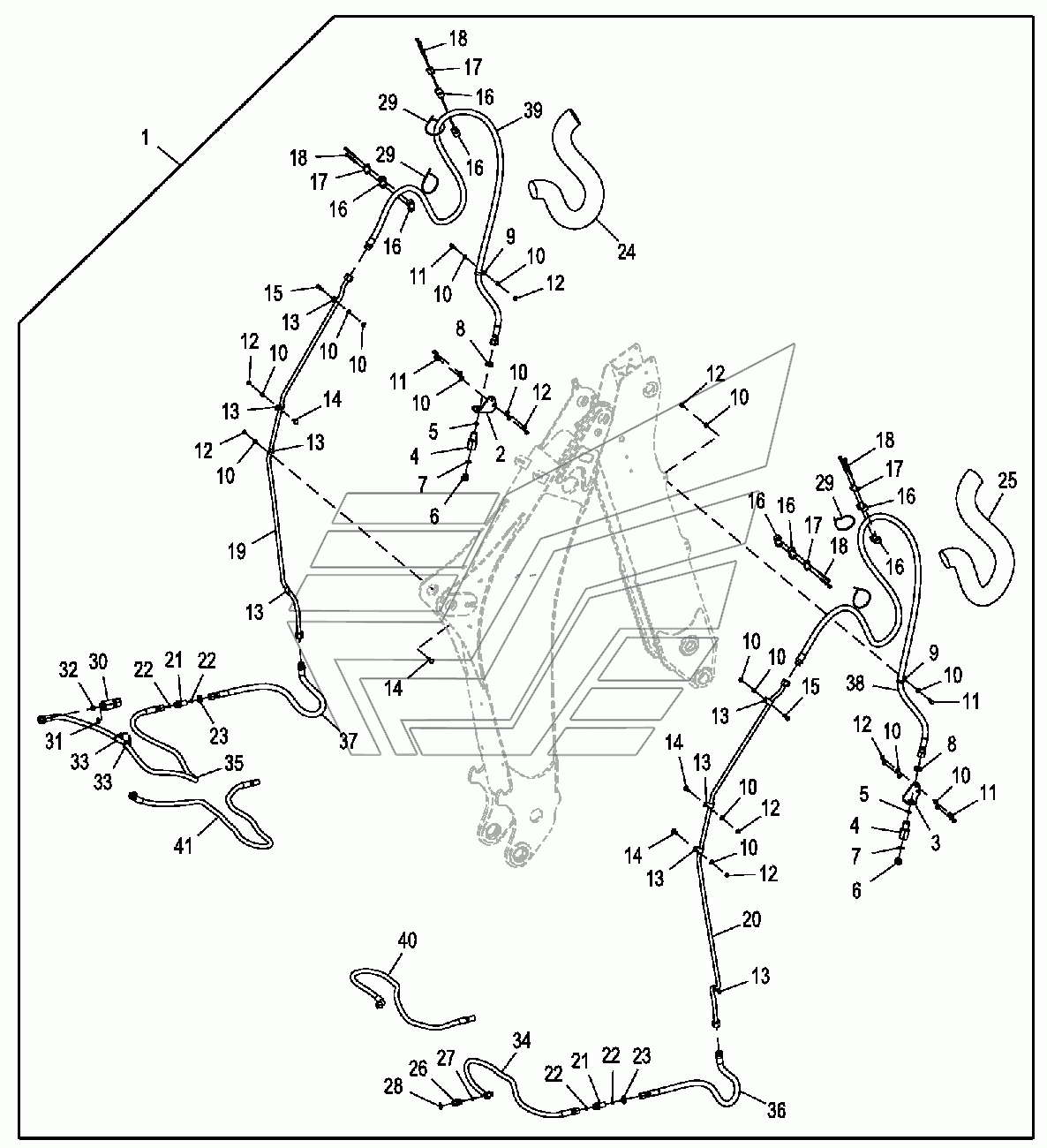

Комплект трубопроводов вспомогательного оборудования телескопической рукояти JD-315SK(часть 2). Каталог 2015г.

Комплект вспомогательных трубопроводов стандартной рукояти JD-315SK(часть 2) Комплект гидравлической системы шнека, телескопическая рукоять JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение

Номер детали на чертеже:

Трубная гайка

Заводской номер: 38H1356 Количество на модель: 2
38H1356
2
1

Номер детали на чертеже:

1

Крепежные детали

Заводской номер: AT377227 Количество на модель: 1
AT377227
1
2

Номер детали на чертеже:

2

Кронштейн

Заводской номер: T205636 Количество на модель: 1
T205636
1
3

Номер детали на чертеже:

3

Кронштейн

Заводской номер: T205637 Количество на модель: 1
T205637
1
4

Номер детали на чертеже:

4

Переходная втулка

Заводской номер: T163702 Количество на модель: 2
T163702
2
5

Номер детали на чертеже:

5

Уплотнительное кольцо

Заводской номер: T77858 Количество на модель: 2
T77858
2
6

Номер детали на чертеже:

6

Пробка сливного отверстия

Заводской номер: R27175 Количество на модель: 2
R27175
2
7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: U12547 Количество на модель: 1
U12547
1
8

Номер детали на чертеже:

8

Гайка

Заводской номер: T78707 Количество на модель: 2
T78707
2
9

Номер детали на чертеже:

9

Скоба

Заводской номер: T102934 Количество на модель: 2
T102934
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 24M7239 Количество на модель: 20
24M7239
20
11

Номер детали на чертеже:

11

Винт с головкой

Заводской номер: 19M7662 Количество на модель: 6
19M7662
6
12

Номер детали на чертеже:

12

Гайка

Заводской номер: 14M7274 Количество на модель: 10
14M7274
10
13

Номер детали на чертеже:

13

Скоба

Заводской номер: T160376 Количество на модель: 8
T160376
8
14

Номер детали на чертеже:

14

Болт

Заводской номер: 03M7192 Количество на модель: 4
03M7192
4
15

Номер детали на чертеже:

15

Винт с головкой

Заводской номер: 19M7572 Количество на модель: 2
19M7572
2
16

Номер детали на чертеже:

16

Скоба

Заводской номер: T162004 Количество на модель: 8
T162004
8
17

Номер детали на чертеже:

17

Хомут

Заводской номер: T162005 Количество на модель: 4
T162005
4
18

Номер детали на чертеже:

18

Винт с головкой

Заводской номер: 19M8456 Количество на модель: 8
19M8456
8
19

Номер детали на чертеже:

19

Маслопровод

Заводской номер: AT325067 Количество на модель: 1
AT325067
1
20

Номер детали на чертеже:

20

Маслопровод

Заводской номер: AT325066 Количество на модель: 1
AT325066
1
21

Номер детали на чертеже:

21

Фитинг переходника

Заводской номер: 38H1286 Количество на модель: 2
38H1286
2
22

Номер детали на чертеже:

22

Уплотнительное кольцо

Заводской номер: T77932 Количество на модель: 4
T77932
4
23

Номер детали на чертеже:

23

Гайка

Заводской номер: T80306 Количество на модель: 2
T80306
2
24

Номер детали на чертеже:

24

Гильза

Заводской номер: T161365 Количество на модель: 1
T161365
1
26

Номер детали на чертеже:

26

Фитинг переходника

Заводской номер: 38H1329 Количество на модель: 1
38H1329
1
29

Номер детали на чертеже:

29

Обвязной хомут

Заводской номер: H77698 Количество на модель: 4
H77698
4
30

Номер детали на чертеже:

30

Тройник

Заводской номер: 38H1531 Количество на модель: 1
38H1531
1
31

Номер детали на чертеже:

31

Уплотнительное кольцо

Заводской номер: T76938 Количество на модель: 1
T76938
1
33

Номер детали на чертеже:

33

Обвязной хомут

Заводской номер: H224073 Количество на модель: 2
H224073
2
34

Номер детали на чертеже:

34

Гидрошланг

Заводской номер: AT369645 Количество на модель: 1
AT369645
1
35

Номер детали на чертеже:

35

Гидрошланг

Заводской номер: AT366769 Количество на модель: 1
AT366769
1
36

Номер детали на чертеже:

36

Гидрошланг

Заводской номер: AT280347 Количество на модель: 1
AT280347
1
38

Номер детали на чертеже:

38

Гидрошланг

Заводской номер: AT308466 Количество на модель: 1
AT308466
1
40

Номер детали на чертеже:

40

Гидрошланг

Заводской номер: AT409465 Количество на модель: 1
AT409465
1
41

Номер детали на чертеже:

41

Гидрошланг

Заводской номер: AT409467 Количество на модель: 1
AT409467
1
