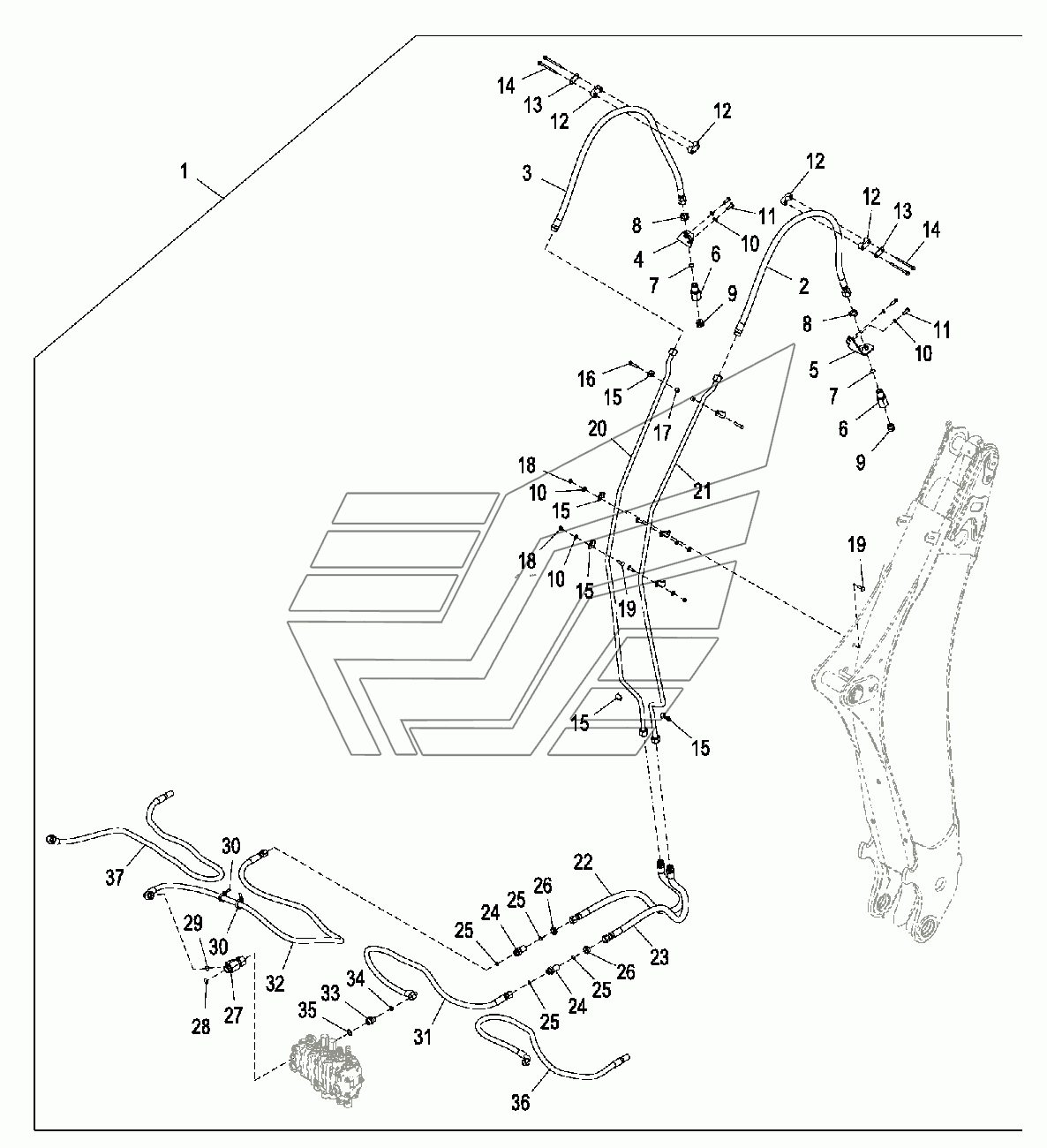

Комплект вспомогательных трубопроводов стандартной рукояти JD-315SK(часть 2). Каталог 2015г.

Гидравлическая система клапана выбора схемы включения сервоуправления JD-315SK(часть 2) Комплект трубопроводов вспомогательного оборудования телескопической рукояти JD-315SK(часть 2)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Комплект шланга

Заводской номер: AT377044 Количество на модель: 1
AT377044
1
2

Номер детали на чертеже:

2

Гидрошланг

Заводской номер: AT351154 Количество на модель: 1
AT351154
1
4

Номер детали на чертеже:

4

Кронштейн

Заводской номер: T205636 Количество на модель: 1
T205636
1
5

Номер детали на чертеже:

5

Кронштейн

Заводской номер: T205637 Количество на модель: 1
T205637
1
6

Номер детали на чертеже:

6

Переходная втулка

Заводской номер: T163702 Количество на модель: 2
T163702
2
7

Номер детали на чертеже:

7

Уплотнительное кольцо

Заводской номер: T77858 Количество на модель: 2
T77858
2
8

Номер детали на чертеже:

8

Гайка

Заводской номер: T78707 Количество на модель: 2
T78707
2
9

Номер детали на чертеже:

9

Пробка сливного отверстия

Заводской номер: R27175 Количество на модель: 2
R27175
2
10

Номер детали на чертеже:

10

Шайба

Заводской номер: 24M7239 Количество на модель: 8
24M7239
8
11

Номер детали на чертеже:

11

Винт с головкой

Заводской номер: 19M7662 Количество на модель: 4
19M7662
4
12

Номер детали на чертеже:

12

Скоба

Заводской номер: T162004 Количество на модель: 4
T162004
4
13

Номер детали на чертеже:

13

Хомут

Заводской номер: T162005 Количество на модель: 2
T162005
2
14

Номер детали на чертеже:

14

Винт

Заводской номер: 19M7873 Количество на модель: 4
19M7873
4
15

Номер детали на чертеже:

15

Скоба

Заводской номер: T160376 Количество на модель: 8
T160376
8
16

Номер детали на чертеже:

16

Винт с головкой

Заводской номер: 19M7572 Количество на модель: 2
19M7572
2
17

Номер детали на чертеже:

17

Распорная втулка

Заводской номер: T126052 Количество на модель: 2
T126052
2
18

Номер детали на чертеже:

18

Гайка

Заводской номер: 14M7274 Количество на модель: 4
14M7274
4
19

Номер детали на чертеже:

19

Болт

Заводской номер: 03M7192 Количество на модель: 4
03M7192
4
20

Номер детали на чертеже:

20

Маслопровод

Заводской номер: AT325067 Количество на модель: 1
AT325067
1
21

Номер детали на чертеже:

21

Маслопровод

Заводской номер: AT325066 Количество на модель: 1
AT325066
1
22

Номер детали на чертеже:

22

Гидрошланг

Заводской номер: AT280347 Количество на модель: 1
AT280347
1
24

Номер детали на чертеже:

24

Фитинг переходника

Заводской номер: 38H1286 Количество на модель: 2
38H1286
2
25

Номер детали на чертеже:

25

Уплотнительное кольцо

Заводской номер: T77932 Количество на модель: 4
T77932
4
26

Номер детали на чертеже:

26

Гайка

Заводской номер: T80306 Количество на модель: 2
T80306
2
27

Номер детали на чертеже:

27

Тройник

Заводской номер: 38H1531 Количество на модель: 1
38H1531
1
28

Номер детали на чертеже:

28

Уплотнительное кольцо

Заводской номер: T76938 Количество на модель: 1
T76938
1
30

Номер детали на чертеже:

30

Обвязной хомут

Заводской номер: H224073 Количество на модель: 2
H224073
2
31

Номер детали на чертеже:

31

Гидрошланг

Заводской номер: AT369645 Количество на модель: 1
AT369645
1
32

Номер детали на чертеже:

32

Гидрошланг

Заводской номер: AT366769 Количество на модель: 1
AT366769
1
33

Номер детали на чертеже:

33

Фитинг переходника

Заводской номер: 38H1329 Количество на модель: 1
38H1329
1
35

Номер детали на чертеже:

35

Уплотнительное кольцо

Заводской номер: U12547 Количество на модель: 1
U12547
1
36

Номер детали на чертеже:

36

Гидрошланг

Заводской номер: AT409465 Количество на модель: 1
AT409465
1
37

Номер детали на чертеже:

37

Гидрошланг

Заводской номер: AT409467 Количество на модель: 1
AT409467
1
