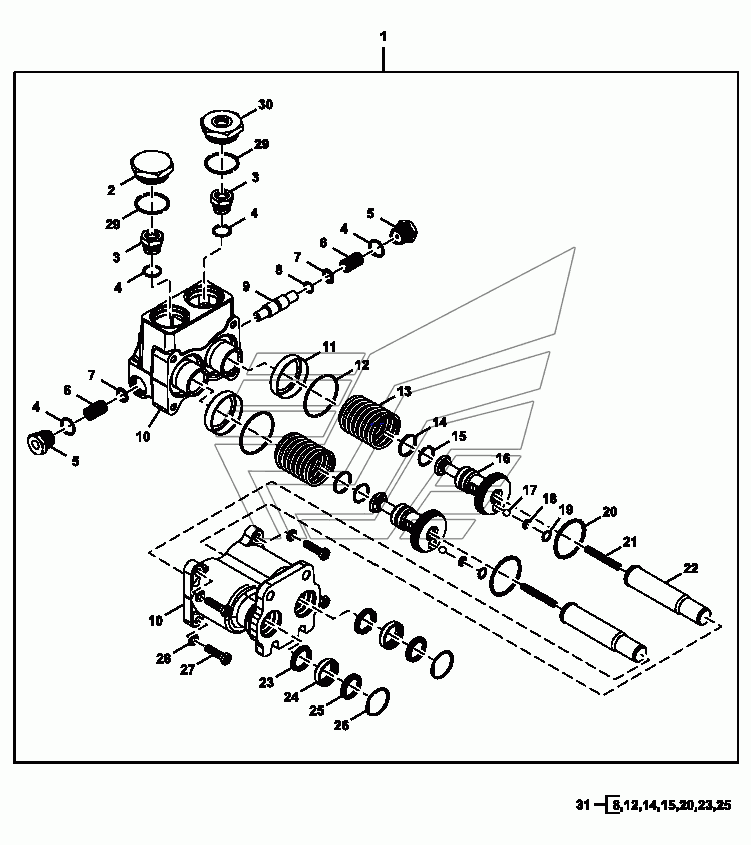

Сборка тормозного клапана JD-315SK(часть 1). Каталог 2015г.

Тормозной клапан и педали JD-315SK(часть 1) Трубопровод рабочего тормоза JD-315SK(часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Ручной гидравлический клапан

Заводской номер: AT430971 Количество на модель: 1
AT430971
1
2

Номер детали на чертеже:

2

Заглушка фитинга

Заводской номер: T203374 Количество на модель: 1
T203374
1
3

Номер детали на чертеже:

3

Обратный клапан

Заводской номер: AT188343 Количество на модель: 2
AT188343
2
4

Номер детали на чертеже:

4

Уплотнительное кольцо

Заводской номер: R26906 Количество на модель: 4
R26906
4
5

Номер детали на чертеже:

5

Заглушка

Заводской номер: T185926 Количество на модель: 2
T185926
2
6

Номер детали на чертеже:

6

Пружина

Заводской номер: T285878 Количество на модель: 2
T285878
2
7

Номер детали на чертеже:

7

Шайба

Заводской номер: T183273 Количество на модель: 2
T183273
2
8

Номер детали на чертеже:

8

Кольцо

Заводской номер: Кольцо Количество на модель: 2
Кольцо
2
9

Номер детали на чертеже:

9

Поршень

Заводской номер: T183272 Количество на модель: 1
T183272
1
10

Номер детали на чертеже:

10

Корпус

Заводской номер: Корпус Количество на модель: 1
Корпус
1
11

Номер детали на чертеже:

11

Стопор

Заводской номер: T183271 Количество на модель: 2
T183271
2
13

Номер детали на чертеже:

13

Пружина

Заводской номер: T279172 Количество на модель: 2
T279172
2
14

Номер детали на чертеже:

14

Сальник

Заводской номер: Сальник Количество на модель: 2
Сальник
2
16

Номер детали на чертеже:

16

Поршень

Заводской номер: T279173 Количество на модель: 2
T279173
2
17

Номер детали на чертеже:

17

Шар

Заводской номер: R26552 Количество на модель: 2
R26552
2
18

Номер детали на чертеже:

18

Стопорная шайба

Заводской номер: T185078 Количество на модель: 2
T185078
2
19

Номер детали на чертеже:

19

Пружинное кольцо

Заводской номер: R48523 Количество на модель: 2
R48523
2
20

Номер детали на чертеже:

20

Кольцо поршня

Заводской номер: T183362 Количество на модель: 2
T183362
2
21

Номер детали на чертеже:

21

Пружина

Заводской номер: T183269 Количество на модель: 2
T183269
2
22

Номер детали на чертеже:

22

Толкатель

Заводской номер: AT192151 Количество на модель: 2
AT192151
2
24

Номер детали на чертеже:

24

Стопор

Заводской номер: T183357 Количество на модель: 2
T183357
2
26

Номер детали на чертеже:

26

Пружинное кольцо

Заводской номер: M41029 Количество на модель: 2
M41029
2
27

Номер детали на чертеже:

27

Винт с головкой

Заводской номер: 19H1849 Количество на модель: 4
19H1849
4
28

Номер детали на чертеже:

28

Шайба

Заводской номер: T183310 Количество на модель: 4
T183310
4
29

Номер детали на чертеже:

29

Уплотнительное кольцо

Заводской номер: U13639 Количество на модель: 2
U13639
2
30

Номер детали на чертеже:

30

Переходная втулка

Заводской номер: T203385 Количество на модель: 1
T203385
1
31

Номер детали на чертеже:

31

Комплект уплотнений

Заводской номер: AT387105 Количество на модель: 1
AT387105
1
