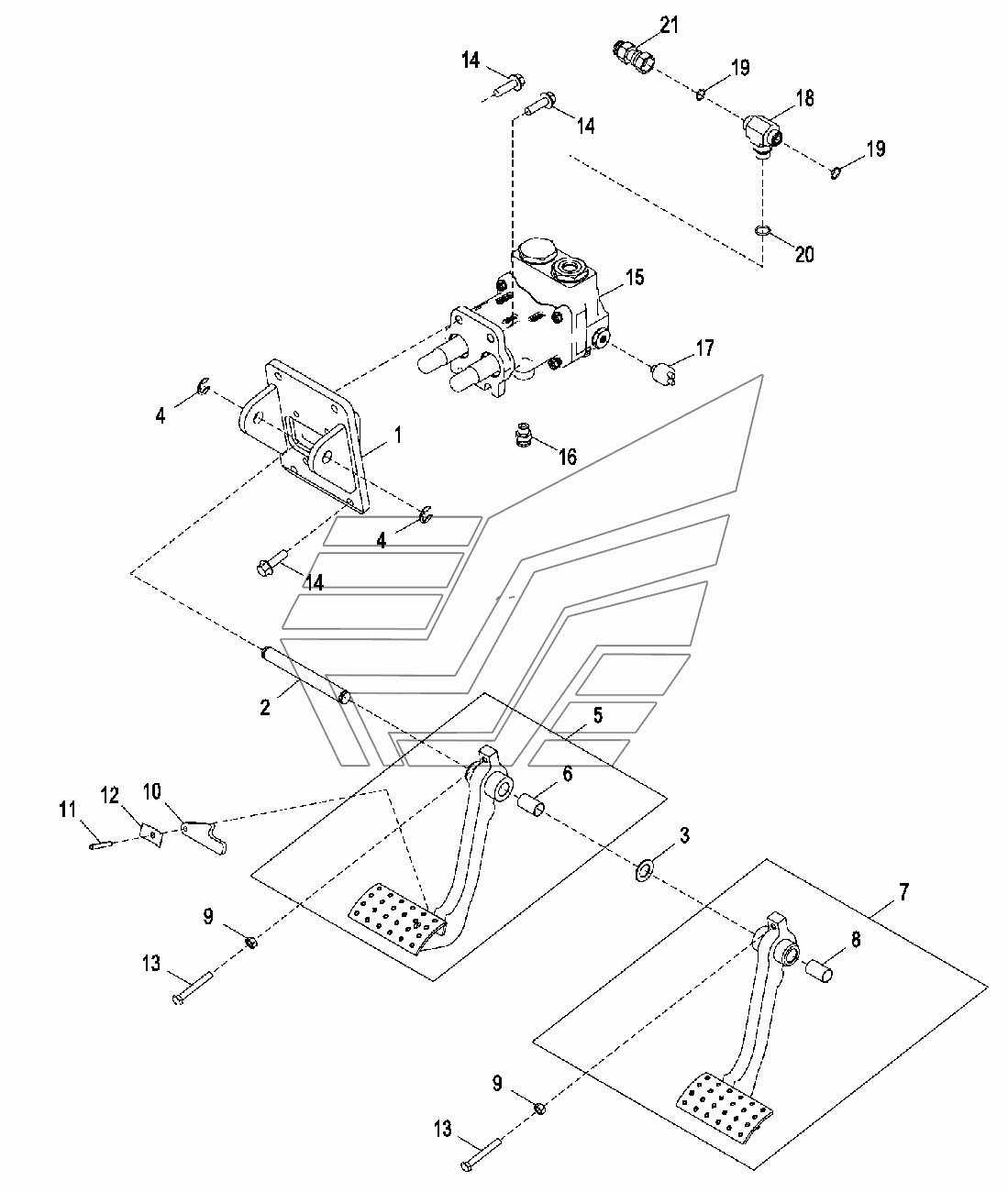

Тормозной клапан и педали JD-315SK(часть 1). Каталог 2015г.

Диск сцепления и держ. диска раб. тормоза (270516-) JD-315SK(часть 1) Сборка тормозного клапана JD-315SK(часть 1)

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Кронштейн

Заводской номер: AT359492 Количество на модель: 1
AT359492
1
2

Номер детали на чертеже:

2

Крепление со штифтом

Заводской номер: T165282 Количество на модель: 1
T165282
1
3

Номер детали на чертеже:

3

Шайба

Заводской номер: 24H1381 Количество на модель: 1
24H1381
1
4

Номер детали на чертеже:

4

Пружинное кольцо

Заводской номер: F2863R Количество на модель: 2
F2863R
2
5

Номер детали на чертеже:

5

Педаль

Заводской номер: AT393831 Количество на модель: 1
AT393831
1
6

Номер детали на чертеже:

6

Втулка

Заводской номер: B177R Количество на модель: 1
B177R
1
7

Номер детали на чертеже:

7

Педаль

Заводской номер: AT393829 Количество на модель: 1
AT393829
1
9

Номер детали на чертеже:

9

Гайка

Заводской номер: 14M7273 Количество на модель: 2
14M7273
2
10

Номер детали на чертеже:

10

Рукоять

Заводской номер: R221354 Количество на модель: 1
R221354
1
11

Номер детали на чертеже:

11

Пружинный шплинт

Заводской номер: 34M7042 Количество на модель: 1
34M7042
1
12

Номер детали на чертеже:

12

Пластинчатая пружина

Заводской номер: R50034 Количество на модель: 1
R50034
1
13

Номер детали на чертеже:

13

Винт с головкой

Заводской номер: 19M10079 Количество на модель: 2
19M10079
2
14

Номер детали на чертеже:

14

Винт

Заводской номер: 19M7835 Количество на модель: 8
19M7835
8
15

Номер детали на чертеже:

15

Ручной гидравлический клапан

Заводской номер: AT384853 Количество на модель: 1
AT384853
1
16

Номер детали на чертеже:

16

Кольцо

Заводской номер: R223861 Количество на модель: 1
R223861
1
16

Номер детали на чертеже:

16

Защитное кольцо

Заводской номер: R223856 Количество на модель: 1
R223856
1
16

Номер детали на чертеже:

16

Уплотнительное кольцо

Заводской номер: R223848 Количество на модель: 1
R223848
1
16

Номер детали на чертеже:

16

Комплект уплотнений

Заводской номер: AT193365 Количество на модель: 1
AT193365
1
16

Номер детали на чертеже:

16

Фитинг переходника

Заводской номер: AT187666 Количество на модель: 5
AT187666
5
17

Номер детали на чертеже:

17

Переключатель давления

Заводской номер: AT393721 Количество на модель: 2
AT393721
2
18

Номер детали на чертеже:

18

Тройник

Заводской номер: 38H1017 Количество на модель: 1
38H1017
1
19

Номер детали на чертеже:

19

Уплотнительное кольцо

Заводской номер: T77857 Количество на модель: 2
T77857
2
20

Номер детали на чертеже:

20

Уплотнительное кольцо

Заводской номер: R26375 Количество на модель: 1
R26375
1
21

Номер детали на чертеже:

21

Фитинг переходника

Заводской номер: AT280459 Количество на модель: 1
AT280459
1
