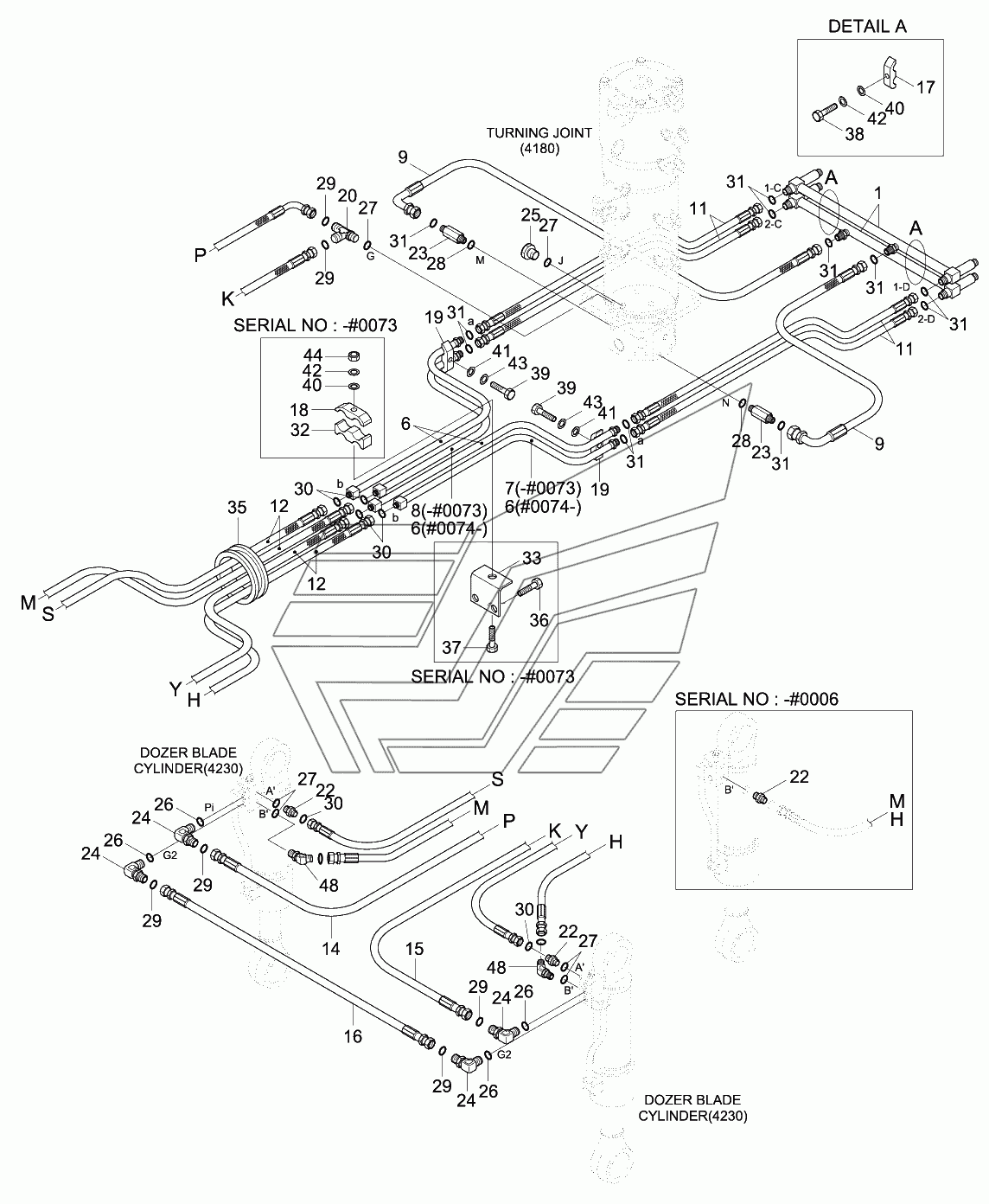

LOWER HYD PIPING 2 (F/BLD R/OUT, -#0309) R140W-9. Каталог 2013г.

LOWER HYD PIPING 1 (F/BLD R/OUT, #0310-) R140W-9 LOWER HYD PIPING 2 (F/BLD R/OUT, #0310-) R140W-9

ВниманиеЭлектронный автокаталог запчастей предназначен для справочных целей! Наша компания продает только те товары, у которых есть цены в списке.

Вид отображения:

Детали справа
По ширине экрана

Масштаб

Исходный размер Вместить изображение
1

Номер детали на чертеже:

1

Pipe Assy

Заводской номер: 31Q4-70311 Количество на модель: 2
31Q4-70311
2
6

Номер детали на чертеже:

6

Pipe Assy

Заводской номер: 31Q4-70360 Количество на модель: 4
31Q4-70360
4
6

Номер детали на чертеже:

6

Pipe Assy

Заводской номер: 31Q4-70330 Количество на модель: 2
31Q4-70330
2
7

Номер детали на чертеже:

7

Pipe Assy

Заводской номер: 31Q4-70340 Количество на модель: 1
31Q4-70340
1
8

Номер детали на чертеже:

8

Pipe Assy

Заводской номер: 31Q4-70350 Количество на модель: 1
31Q4-70350
1
9

Номер детали на чертеже:

9

Hose Assy-Orfs 0x90

Заводской номер: P933-089009 Количество на модель: 2
P933-089009
2
11

Номер детали на чертеже:

11

Hose Assy-Orfs 0x0

Заводской номер: P913-089029 Количество на модель: 4
P913-089029
4
12

Номер детали на чертеже:

12

Hose Assy-Orfs 0x0

Заводской номер: P913-069018 Количество на модель: 4
P913-069018
4
12

Номер детали на чертеже:

12

Hose Assy-Orfs 0x0

Заводской номер: P913-069016 Количество на модель: 4
P913-069016
4
14

Номер детали на чертеже:

14

Hose Assy-Orfs 0x90

Заводской номер: P933-044052 Количество на модель: 1
P933-044052
1
14

Номер детали на чертеже:

14

Hose Assy-Orfs 0x90

Заводской номер: P933-044049 Количество на модель: 1
P933-044049
1
14

Номер детали на чертеже:

14

Hose Assy-Orfs 0x0

Заводской номер: P913-044050 Количество на модель: 1
P913-044050
1
15

Номер детали на чертеже:

15

Hose Assy-Orfs 0x0

Заводской номер: P913-044053 Количество на модель: 1
P913-044053
1
15

Номер детали на чертеже:

15

Hose Assy-Orfs 0x0

Заводской номер: P913-044051 Количество на модель: 1
P913-044051
1
15

Номер детали на чертеже:

15

Hose Assy-Orfs 0x90

Заводской номер: P933-044050 Количество на модель: 1
P933-044050
1
16

Номер детали на чертеже:

16

Hose Assy-Orfs 0x0

Заводской номер: P913-049014 Количество на модель: 1
P913-049014
1
16

Номер детали на чертеже:

16

Hose Assy-Orfs 0x0

Заводской номер: P913-049018 Количество на модель: 1
P913-049018
1
17

Номер детали на чертеже:

17

Clamp-Pipe

Заводской номер: 34EA-10250 Количество на модель: 2
34EA-10250
2
18

Номер детали на чертеже:

18

Clamp-Pipe

Заводской номер: 31E4-3030 Количество на модель: 1
31E4-3030
1
19

Номер детали на чертеже:

19

Clamp Assy

Заводской номер: 31EE-50180 Количество на модель: 2
31EE-50180
2
20

Номер детали на чертеже:

20

Tee-R/Type, Orfs

Заводской номер: X820-065151 Количество на модель: 1
X820-065151
1
22

Номер детали на чертеже:

22

CONNECTOR-ORFS

Заводской номер: X500-110002 Количество на модель: 4
X500-110002
4
23

Номер детали на чертеже:

23

Connector-Orfs, Long

Заводской номер: X511-108533 Количество на модель: 2
X511-108533
2
23

Номер детали на чертеже:

23

CONNECTOR-ORFS

Заводской номер: X500-110003 Количество на модель: 2
X500-110003
2
24

Номер детали на чертеже:

24

ELBOW-90,ORFS

Заводской номер: X520-110001 Количество на модель: 4
X520-110001
4
25

Номер детали на чертеже:

25

PLUG-HEX

Заводской номер: P220-110103 Количество на модель: 1
P220-110103
1
26

Номер детали на чертеже:

26

O-RING

Заводской номер: S631-011004 Количество на модель: 4
S631-011004
4
27

Номер детали на чертеже:

27

O-RING

Заводской номер: S631-014004 Количество на модель: 3
S631-014004
3
28

Номер детали на чертеже:

28

O-RING

Заводской номер: S631-018004 Количество на модель: 2
S631-018004
2
29

Номер детали на чертеже:

29

O-RING

Заводской номер: S621-011001 Количество на модель: 5
S621-011001
5
30

Номер детали на чертеже:

30

O-RING

Заводской номер: S621-012001 Количество на модель: 4
S621-012001
4
31

Номер детали на чертеже:

31

O-RING

Заводской номер: S621-014001 Количество на модель: 12
S621-014001
12
32

Номер детали на чертеже:

32

Spacer-Clamp

Заводской номер: 31E4-31430 Количество на модель: 1
31E4-31430
1
33

Номер детали на чертеже:

33

Bracket-Pipe

Заводской номер: 31E4-31440 Количество на модель: 1
31E4-31440
1
35

Номер детали на чертеже:

35

Grommet

Заводской номер: S760-091414 Количество на модель: 1
S760-091414
1
36

Номер детали на чертеже:

36

Bolt-W/Washer

Заводской номер: S037-102522 Количество на модель: 2
S037-102522
2
37

Номер детали на чертеже:

37

Bolt-Hex

Заводской номер: S017-101006 Количество на модель: 1
S017-101006
1
38

Номер детали на чертеже:

38

Bolt-Hex

Заводской номер: S017-100606 Количество на модель: 2
S017-100606
2
39

Номер детали на чертеже:

39

Bolt-Hex

Заводской номер: S017-120606 Количество на модель: 2
S017-120606
2
40

Номер детали на чертеже:

40

Washer-Plain

Заводской номер: S403-101006 Количество на модель: 3
S403-101006
3
41

Номер детали на чертеже:

41

Washer-Plain

Заводской номер: S403-121006 Количество на модель: 2
S403-121006
2
42

Номер детали на чертеже:

42

WASHER-SPRING

Заводской номер: S411-100006 Количество на модель: 3
S411-100006
3
43

Номер детали на чертеже:

43

WASHER-SPRING

Заводской номер: S411-120006 Количество на модель: 2
S411-120006
2
44

Номер детали на чертеже:

44

NUT-HEX

Заводской номер: S205-101006 Количество на модель: 1
S205-101006
1
48

Номер детали на чертеже:

48

Elbow-45,Orfs

Заводской номер: X530-110002 Количество на модель: 2
X530-110002
2
LOWER HYD PIPING 1 (F/BLD R/OUT, #0310-) R140W-9 LOWER HYD PIPING 2 (F/BLD R/OUT, #0310-) R140W-9
